①. 管(guan)道布置平(ping)面(mian)圖應按比例繪(hui)制。

  ②. 畫出裝置區內所有的建(jian)(jian)、構(gou)筑(zhu)物(wu)，表示出梁柱、門、窗、墻、平臺、梯子、斜撐、欄(lan)桿、吊車軌、設備機泵(beng)的基礎、圍(wei)堰等的位置及大小。建(jian)(jian)、構(gou)筑(zhu)物(wu)的縱橫向軸線(xian)最好按整個裝置統一編號。

  ③. 畫(hua)出(chu)裝(zhuang)(zhuang)置(zhi)區內所有的設備機(ji)泵并(bing)定(ding)位，對于復雜的大(da)型機(ji)泵最好(hao)畫(hua)出(chu)其大(da)致的輪廓外(wai)形，設備的管(guan)口應以雙線表示。為了便于判(pan)斷管(guan)道布(bu)置(zhi)圖和(he)平臺梯子(zi)的位置(zhi)是(shi)否合(he)理(li)，最好(hao)將(jiang)設備的儀表管(guan)口、塔頂吊(diao)柱(zhu)、設備上(shang)的附(fu)屬(shu)裝(zhuang)(zhuang)置(zhi)（如攪拌裝(zhuang)(zhuang)置(zhi)、加料裝(zhuang)(zhuang)置(zhi)等）畫(hua)出(chu)。

  ④. 畫出(chu)(chu)裝(zhuang)置(zhi)(zhi)區內所(suo)(suo)有(you)的(de)(de)管(guan)(guan)道走向及其所(suo)(suo)有(you)組成件（包(bao)括焊(han)接(jie)在(zai)管(guan)(guan)道上的(de)(de)所(suo)(suo)有(you)儀表(biao)元(yuan)件）的(de)(de)位置(zhi)(zhi)，表(biao)示(shi)出(chu)(chu)組裝(zhuang)焊(han)縫的(de)(de)位置(zhi)(zhi)。伴熱管(guan)(guan)只畫出(chu)(chu)伴熱蒸汽分配站(zhan)和凝(ning)結(jie)水收集站(zhan)（如果項目(mu)有(you)要求，則(ze)可(ke)以在(zai)管(guan)(guan)道布置(zhi)(zhi)平面圖上和軸(zhou)測圖上表(biao)示(shi)出(chu)(chu)伴熱管(guan)(guan)的(de)(de)走向和起止(zhi)點）。大型復雜的(de)(de)特殊閥(fa)門宜畫出(chu)(chu)其大致輪廓外形。

  ⑤. 畫出就地安(an)裝的儀表(biao)箱，但不需要(yao)標(biao)注(zhu)定位(wei)尺寸。

  ⑥. 標注出管(guan)線號（管(guan)線號一般包括(kuo)管(guan)徑、介質(zhi)類別、材(cai)料選用等級、管(guan)道編(bian)號、隔熱(re)、伴熱(re)等信(xin)息(xi)）、坡(po)度、流向(xiang)等。這些(xie)標注應整(zheng)齊(qi)有序，適(shi)當集中，便于查(cha)找。

  ⑦. 若平面圖太(tai)復(fu)雜，可將圖紙分層(ceng)，分別畫出(chu)。

    a. 當塔與管廊連接時，塔和(he)管廊應表示在(zai)同一張圖上。

    b. 當設(she)備布置在管廊(lang)下時，應將設(she)備與管廊(lang)分開表示在不同的平(ping)面圖上。

    c. 大型壓(ya)縮機除(chu)主管外，有許多小口徑(jing)管道(dao)（油(you)管、排放管等），這(zhe)時(shi)，應將這(zhe)些小口徑(jing)管道(dao)另外出圖。

    d. 人工操作(zuo)(zuo)的管道部件應與其操作(zuo)(zuo)平臺一起表示。

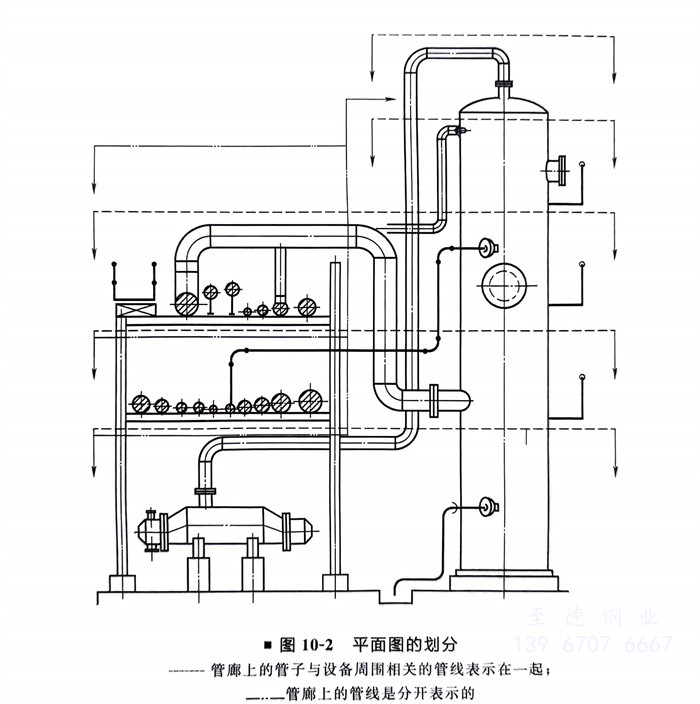

      圖10-2所示為(wei)平面圖的劃分(fen)。

  ⑧. 管(guan)(guan)道(dao)布置(zhi)平面圖(tu)上其(qi)他內容（北(bei)向標、管(guan)(guan)口方位表(biao)、標題(ti)欄、說明、文字(zi)的大小、線形等），應根據(ju)所(suo)在(zai)壓力管(guan)(guan)道(dao)行業的制圖(tu)標準(zhun)規范或者所(suo)在(zai)單位的工程標準(zhun)統一規范。
