①. 設備的(de)位置以設備中(zhong)心線為準，根據該(gai)項(xiang)目的(de)總(zong)圖條(tiao)件來繪制。

  ②. 基礎外形(xing)、設備(bei)外形(xing)、框架、梯子、平臺和管口均要(yao)在配管圖中表示，對(dui)于泵等簡單(dan)的轉動設備(bei)可(ke)不必表示其外形(xing)。

  ③. 設(she)備的保溫(wen)需表示。

  ④. 設備截面(mian)的畫法(fa)為周(zhou)圍剖面(mian)線、中間為空白表(biao)示。

  ⑤. 對于(yu)儀表(biao)、液位計(ji)的外形(xing)(xing)要表(biao)示(shi)，溫度(du)計(ji)僅表(biao)示(shi)管口。帶有(you)管道附件(jian)的壓力(li)計(ji)，如屬于(yu)管道專業范(fan)圍，該附件(jian)應(ying)表(biao)示(shi)口徑和(he)等(deng)級（或形(xing)(xing)式）。

  ⑥. 換熱(re)器或(huo)臥式罐(guan)上的放(fang)空和排凈不需表示。

  ⑦. 泵上的儀表排(pai)凈及(ji)放空不需(xu)表示。

  ⑧. 管(guan)口(kou)的(de)管(guan)口(kou)號或管(guan)口(kou)名稱應(ying)表示(shi)，與管(guan)道(dao)相連的(de)管(guan)口(kou)要再圖上標注角度和管(guan)口(kou)表上未表示(shi)的(de)尺寸。

  ⑨. 平(ping)面圖上(shang)可不表示平(ping)臺欄(lan)桿。

  ⑩. 如(ru)果平(ping)臺(tai)位置(zhi)距(ju)管(guan)口(kou)太近(jin)，管(guan)口(kou)表示(shi)不清楚，這時應(ying)加一斷面(mian)圖。

  ?. 平臺及樓面的標高應表示。

  ?. 設備位號應(ying)表(biao)示，且盡量沿中(zhong)心線標注。

  ?. 當(dang)平面圖上(shang)只表(biao)示設備(bei)的一個斷面時，其標(biao)高應表(biao)示出在該平面圖上(shang)所表(biao)示的此(ci)設備(bei)的范(fan)圍。

  ?. 臥式換熱(re)器(qi)或儲罐(guan)安裝(zhuang)高度應(ying)在圖中表示。

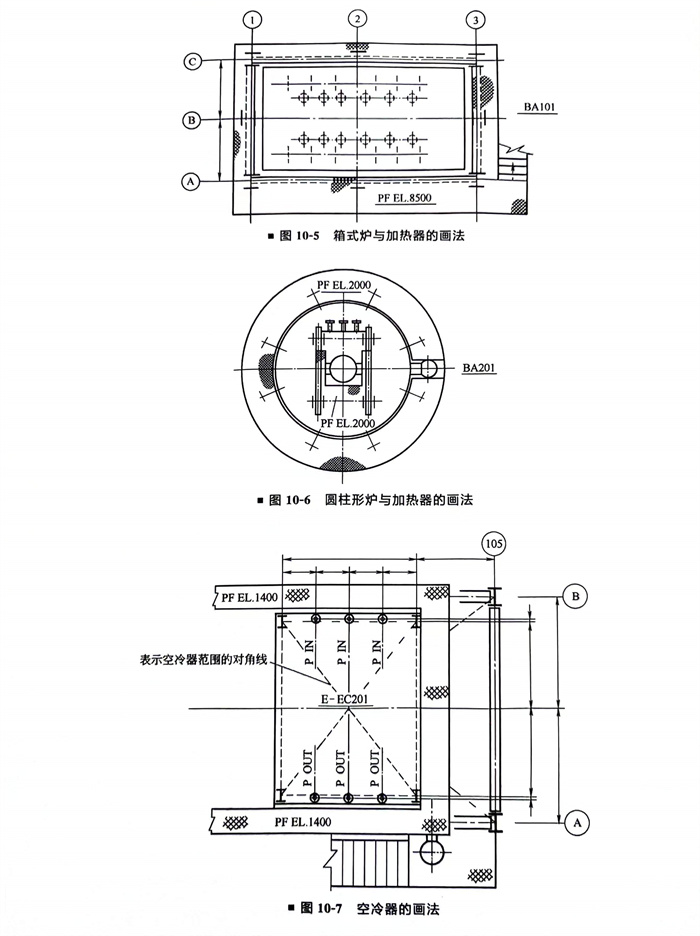

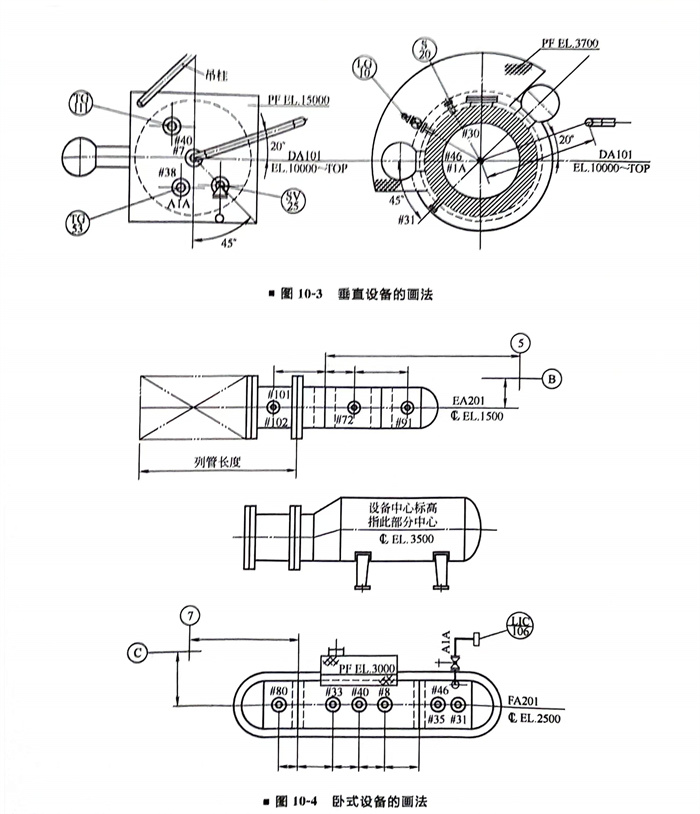

  ?. 管道布置平(ping)面圖(tu)設備的(de)畫(hua)法實(shi)例如(ru)圖(tu)10-3～圖(tu)10-7所示。
