1. 構筑(zhu)物(wu)畫法的一般(ban)要求

  ①. 對于(yu)構筑物無(wu)論(lun)在(zai)圖紙范圍(wei)內還是外，均應用實(shi)線表示。

  ②. 平(ping)臺及樓(lou)面(mian)標(biao)高應表示(shi)。

  ③. 柱線號(hao)(hao)和柱間距在平(ping)面圖上應表示(shi)，但立面圖則不需表示(shi)（柱線號(hao)(hao)用(yong)Φ10mm的圓(yuan)表示(shi)）。

  ④. 柱(zhu)線(xian)號(hao)應從圖紙(zhi)的正面看(kan)，水平書(shu)寫(xie)。

  ⑤. 柱線號(hao)的數(shu)字或(huo)字母(mu)應與布置圖一致（大小(xiao)寫(xie)字母(mu)應有所區別）。

  ⑥. 對(dui)于沒有(you)柱線號的簡單的構筑物（如(ru)操作平(ping)臺），柱子則不(bu)需表示。

2. 鋼結(jie)構

  ①. 基礎外形、柱子、主梁(liang)(liang)及(ji)次梁(liang)(liang)均要(yao)表示。

  ②. 斜撐的(de)中(zhong)心線應表示。

  ③. 梯(ti)子、臺階應表示(shi)。

  ④. 鋼結(jie)構防火后的外形應表示出來(lai)。

  ⑤. 樓板(ban)用相交陰影線表示。

3. 混凝土結構(gou)

  ①. 柱、梁及樓(lou)面的外(wai)形應(ying)表示(shi)。

  ②. 斷面用三條斜線表示。

  ③. 依據(ju)與參考線的距離來表(biao)(biao)示設備坑和(he)油(you)堤的位置(zhi)(zhi)，這些尺寸(cun)依據(ju)布置(zhi)(zhi)圖來表(biao)(biao)示，除另有(you)說明，墻(qiang)的厚度不需表(biao)(biao)示。

  ④. 儲油池(chi)、電(dian)纜溝(gou)和排污坑應(ying)在(zai)圖上表示，但名稱、尺(chi)寸(cun)及(ji)位置不需(xu)表示。

  ⑤. 樓層不(bu)需表示。

    注意，當鋼結構(gou)的(de)一部(bu)分（如柱基(ji)礎，設(she)備平臺等）超出了界(jie)(jie)區(qu)線(xian)，鋼結構(gou)的(de)整(zheng)個外形應(ying)表(biao)示，不能有界(jie)(jie)區(qu)線(xian)切(qie)斷。而與其(qi)他(ta)圖紙相接的(de)通道(dao)和(he)橫梁可以(yi)在界(jie)(jie)區(qu)線(xian)處斷開。

4. 管道布置平面圖(tu)構(gou)筑(zhu)物的畫法實例

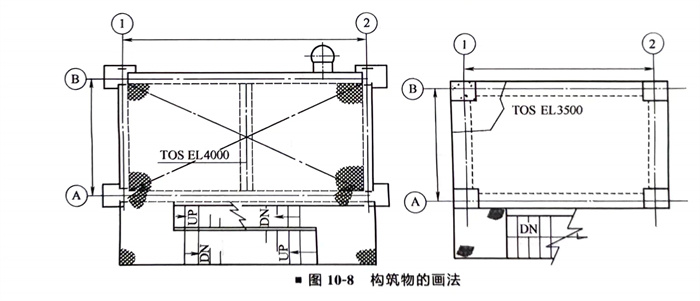

   構筑(zhu)物的(de)畫法(fa)如(ru)圖(tu)10-8所(suo)示。
