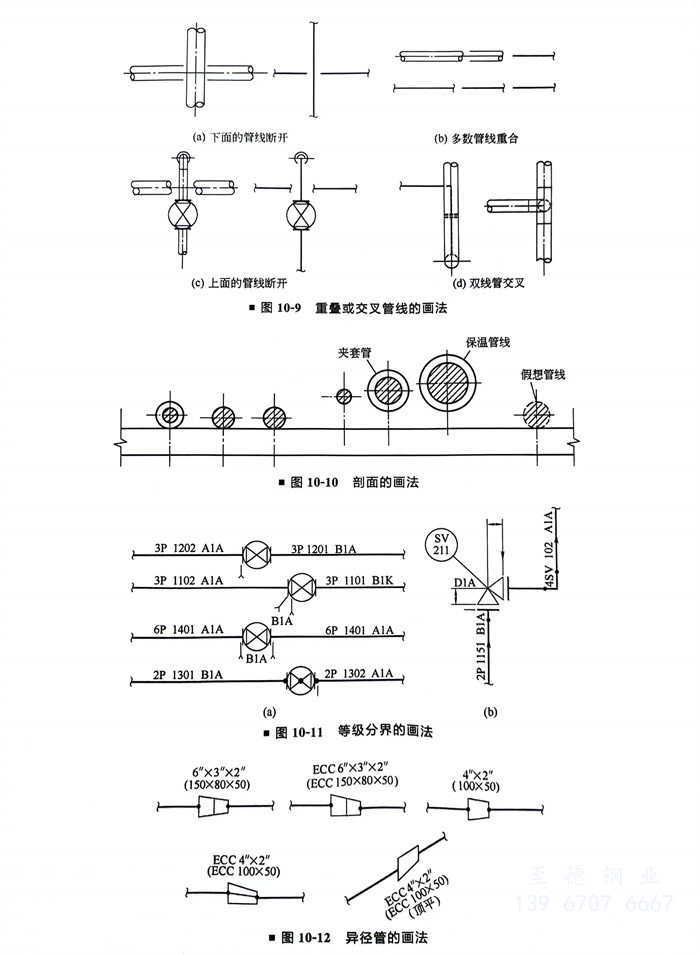

①. 重疊或交叉管線（圖10-9）。

 ②. 剖面（圖(tu)10-10）。

 ③. 等級分界(jie)（圖10-11）。

 ④. 異徑管（圖(tu)10-12）。

   a. 同心異徑管僅表示口徑。

   b. 底平的偏心(xin)異(yi)徑管，口徑前(qian)加(jia)(jia)“ECC”，頂平的偏心(xin)異(yi)徑管，口徑前(qian)加(jia)(jia)“ECC”，后加(jia)(jia)“（TOP FLAT）”。

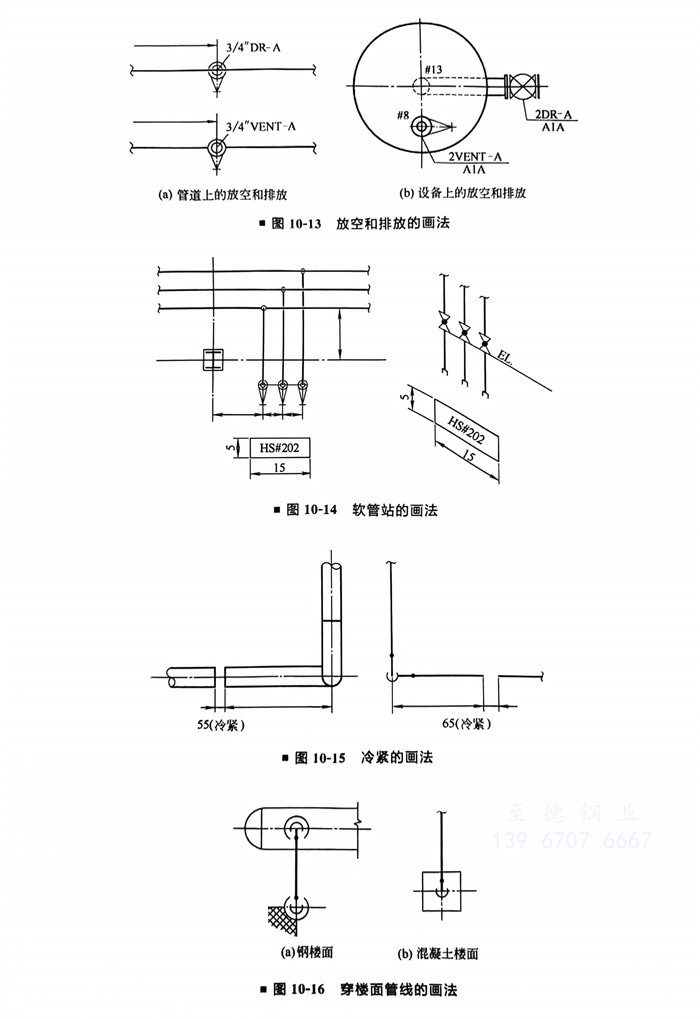

 ⑤. 放空(kong)和排放（圖10-13）。

   管道上的(de)放(fang)(fang)(fang)空(kong)和(he)(he)排放(fang)(fang)(fang)，應將閥門的(de)手(shou)柄方(fang)向以及放(fang)(fang)(fang)空(kong)、排放(fang)(fang)(fang)的(de)類型及口(kou)(kou)徑(jing)標在管線上，設備上的(de)放(fang)(fang)(fang)空(kong)和(he)(he)排放(fang)(fang)(fang)需表示(shi)其類型、口(kou)(kou)徑(jing)及等級。

 ⑥. 軟(ruan)管站（圖10-14）。

   軟管站的(de)位置（在總布(bu)置圖上）及站號(hao)表示如下(xia)。

 ⑦. 冷緊(jin)（圖10-15）。

 ⑧. 穿樓面的管線（圖(tu)10-16）。

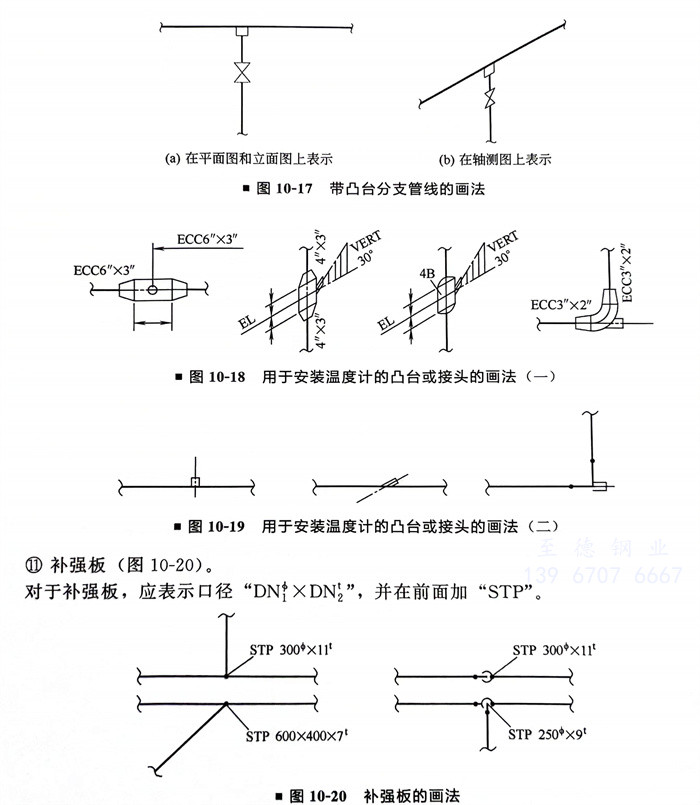

 ⑨. 帶凸臺的分支管線（圖10-17）。

 ⑩. 用于安裝(zhuang)溫(wen)度(du)計的凸臺或(huo)接(jie)頭（圖10-18、圖10-19）。

 ?. 補(bu)強(qiang)板（圖(tu)10-20）。

   對于補(bu)強板，應表示口徑“DN1×DN2”，并(bing)在前面(mian)加“STP”。

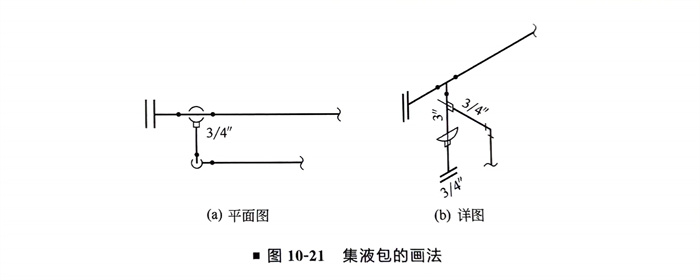

?. 集液包（圖(tu)10-21）。

   裝在主管(guan)(guan)上的集液(ye)包(bao)應與主管(guan)(guan)表示在同一張圖上。

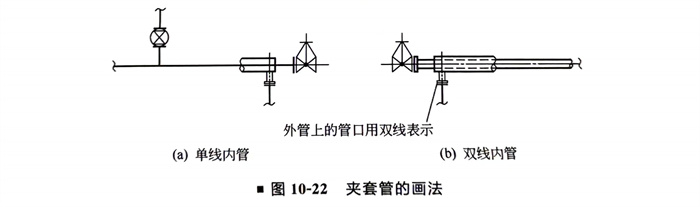

 ?. 夾套管（圖10-22）。

   a. 導向板的(de)詳圖(tu)，管端及與(yu)外管相連的(de)管線應(ying)單獨出圖(tu)表示。

   b. 對于外(wai)管(guan)，應按下面部分表示：管(guan)線(xian)起點(dian)及終點(dian)；管(guan)線(xian)與外(wai)管(guan)相連；長、直管(guan)線(xian)。

   c. 內管雙(shuang)線表示的(de)管道在軸測圖中(zhong)的(de)表示應與單線表示的(de)管線相同(tong)。

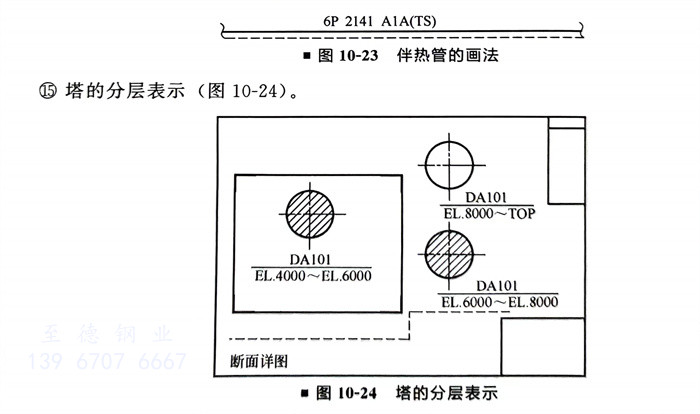

 ?. 伴(ban)熱管線（圖10-23）。

  無論伴(ban)熱(re)管的(de)根(gen)數是幾(ji)根(gen)，僅用單虛線表示(shi)伴(ban)熱(re)，虛線的(de)長度應清楚(chu)地表示(shi)伴(ban)熱(re)范圍。

 ?. 塔(ta)的分層表(biao)示（圖10-24）。

  當塔(ta)的(de)斷面(mian)表示(shi)在平面(mian)圖的(de)接續線以外出(chu)時，豎(shu)向(xiang)布置(zhi)時以較高標(biao)高應(ying)(ying)從(cong)高至(zhi)低，橫(heng)向(xiang)布置(zhi)時應(ying)(ying)從(cong)左至(zhi)右的(de)順序(xu)布置(zhi)。

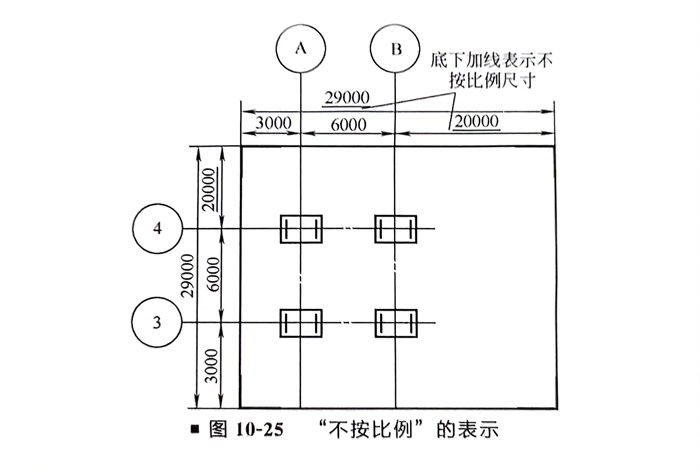

?. “不(bu)按比例”的表(biao)示（圖(tu)10-25）。
