一(yi)、管道(dao)布置平面(mian)圖尺寸表示(shi)的一(yi)般要求
①. 總尺寸及標(biao)高在(zai)平面圖上應表(biao)示。
②. 管線的(de)長度用整數表示，小數點以(yi)后舍(she)去，精確到毫米。
③. 對于斜(xie)管，表示(shi)平面(mian)尺寸。
④. 斜管(guan)(guan)的(de)尺寸(cun)表(biao)示至(zhi)小(xiao)數點第一位。除以下情況外，要(yao)避免重復(fu)標注尺寸(cun)：管(guan)(guan)廊上配管(guan)(guan)的(de)間隔(ge)尺寸(cun)；與其他區的(de)圖紙的(de)連接(jie)尺寸(cun)。
⑤. 管(guan)道元件要(yao)原封不動(dong)地使用各(ge)資(zi)料數據表中(zhong)的數值。
⑥. 組裝尺(chi)寸用整數(shu)(shu)表示（每一(yi)元件(jian)總尺(chi)寸的計算至小數(shu)(shu)點第一(yi)位圓整）。
⑦. 與其(qi)他圖(tu)紙相接(jie)(jie)的(de)管道尺寸應表示(shi)在相接(jie)(jie)區的(de)附(fu)近。

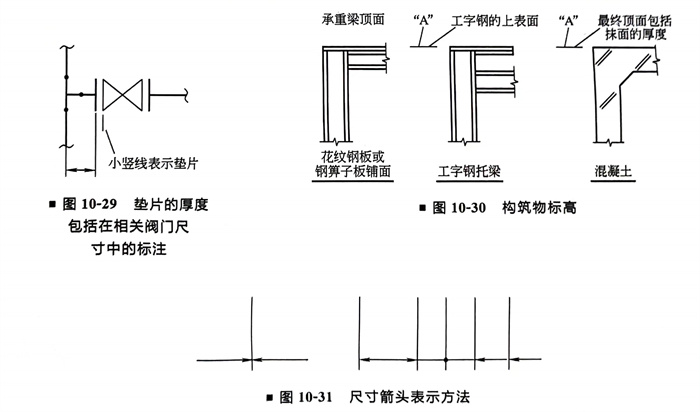

⑧. 墊片的(de)厚度包(bao)括(kuo)在相關(guan)閥(fa)門尺(chi)寸(cun)中（圖10-29）。
⑨. “EL”加(jia)注在管(guan)中心標高前，如果(guo)因梁或支架，管(guan)子需標管(guan)底標高時，加(jia)注“BOPEL”。
⑩. 在坡度(du)管(guan)和重力(li)流(liu)管(guan)線要控制標(biao)高(gao)時(shi)，應以“WPEL”（工作點標(biao)高(gao)）表(biao)示。
?. 構筑(zhu)物的標高在下列狀(zhuang)況要標明“A”處標高，如圖10-30所示(shi)。
?. 尺(chi)寸(cun)的箭頭(tou)使用下列方法(fa)表示，如圖10-31所示。
二(er)、斜管
1. 坡(po)向符(fu)號的使用
①. 用(yong)三角形表(biao)(biao)示單管(guan)線(xian)的坡(po)向，如果PID或(huo)UFD已(yi)表(biao)(biao)示了坡(po)度，那(nei)么配管(guan)圖(tu)上可(ke)不用(yong)表(biao)(biao)示。

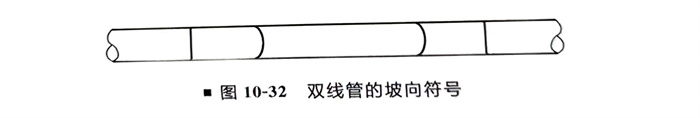

②. 雙線管的坡向用(yong)橢圓符號表示（圖10-32）。

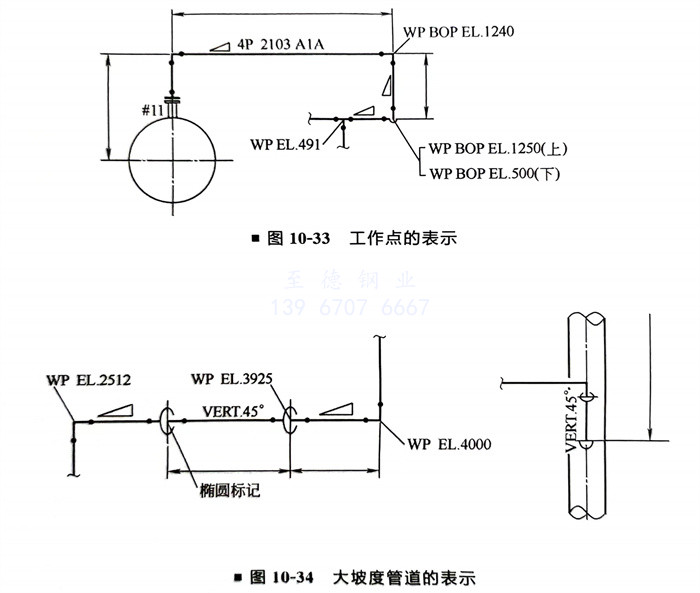

2. 工(gong)作點（WP）的表示（圖10-33）對(dui)于斜管，工(gong)作點應表示：管道的拐彎(wan)處(chu)；界區線(xian)或接續線(xian)的交(jiao)接點。
3. 大(da)坡度管道的表示（圖10-34）
三、平面(mian)尺寸(cun)的表示(shi)
①. 尺(chi)寸(cun)應以構(gou)筑物(wu)（或建(jian)筑物(wu)）柱子中(zhong)心為基準至管(guan)中(zhong)心標注(zhu)（圖10-35）。
②. 為了尺寸標注(zhu)的起點(dian)清楚(chu)，墊片用短細(xi)線示意（圖10-35）。
③. 區域總尺(chi)寸標注應在圖紙的上方(fang)和左側（圖10-36）。
④. 管(guan)廊的管(guan)線穿過兩(liang)邊的接續線或界區線，管(guan)道之間的尺寸(cun)應(ying)在兩(liang)側表示。
a. 管廊的次梁尺寸間距(ju)相等時，則不需(xu)表(biao)示(shi)，除非(fei)管道尺寸從次梁引出，則必須表(biao)示(shi)（圖10-37）。
b. 次梁的(de)間距不(bu)等(deng)時，應標注其尺寸（圖10-37）。

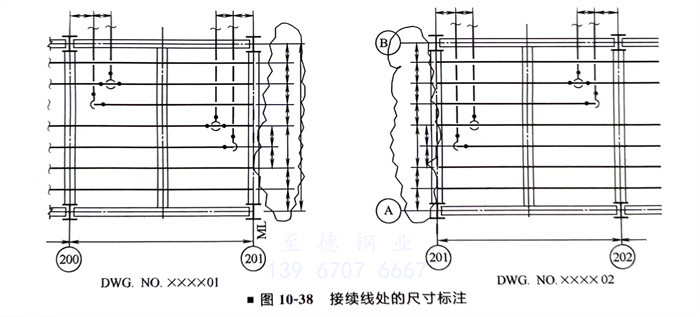

c. 與其(qi)他圖相接(jie)的管(guan)線，在(zai)接(jie)續線處的尺寸在(zai)每張圖上以同樣的方法表示（圖10-38）。
⑤. 電氣(qi)及儀表電纜槽的說明(ming)和尺寸如圖10-39所示。

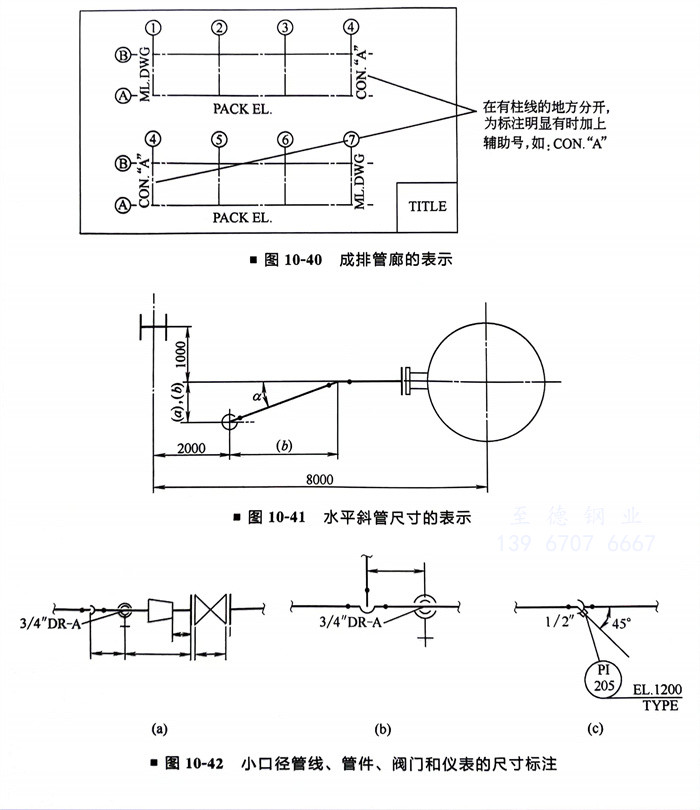

⑥. 當(dang)管廊的(de)管線在一張圖上分(fen)開成多排時，按圖10-40所示(shi)的(de)形式表示(shi)。
⑦. 水平斜管尺寸的標注按下(xia)述方法進行（圖10-41）：角(jiao)(jiao)度和三(san)角(jiao)(jiao)形(xing)的一條邊(bian)(bian)表示(shi)法；三(san)角(jiao)(jiao)形(xing)的兩條邊(bian)(bian)表示(shi)法。
⑧. 小口(kou)徑管線(xian)、管件(jian)、閥門和儀表的尺寸標注(zhu)如圖(tu)10-42所示。

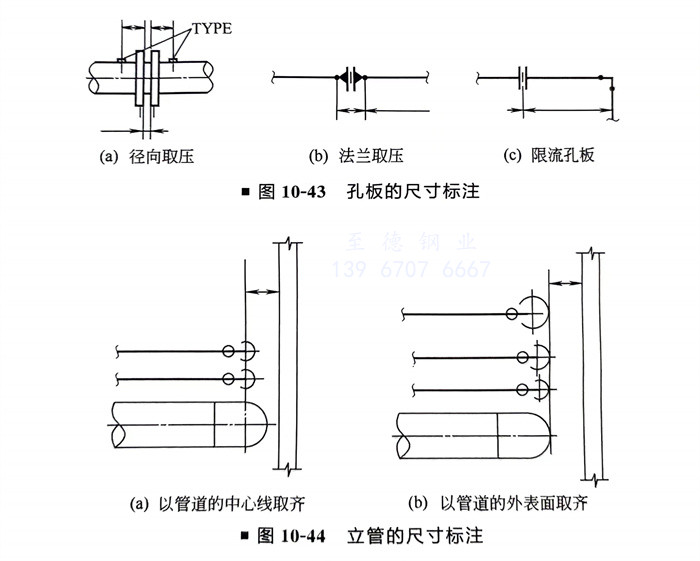

⑨. 孔板(ban)的尺寸(cun)標注如圖10-43所示。
⑩. 立(li)管的(de)尺(chi)寸標(biao)注如圖10-44所示(shi)。
四、塔(ta)的垂直管線

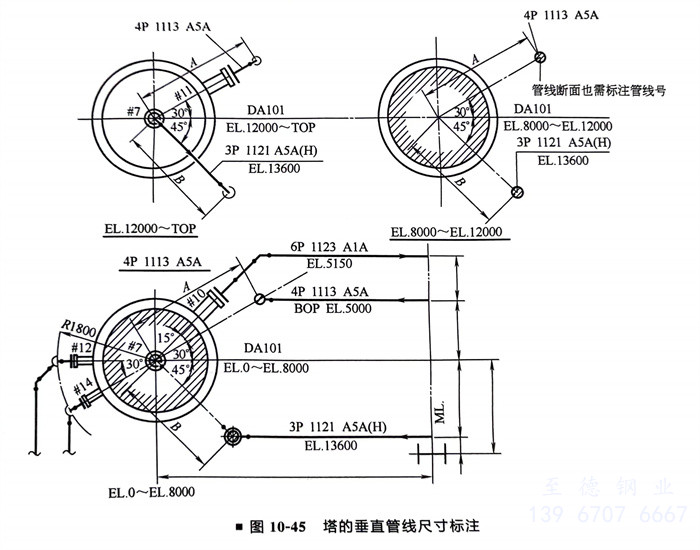

對于塔的每個截面尺寸“A”和“B”都應表示（圖 10-45）
