一、管(guan)線(xian)和閥門的標高

  ①. 如果標高不能與管線平行書(shu)寫(xie)，可按圖10-46所示(shi)的形(xing)式(shi)表示(shi)。

  ②. 如果管道布置在構筑物上(shang)，梁(liang)、地板(ban)和平臺的(de)標高也要表示(shi)（在剖面(mian)圖上(shang)，柱號和平面(mian)尺寸可不表示(shi)）（圖10-46）。

  ③. 閥門的標(biao)高。

   按圖10-47所(suo)示(shi)(shi)的(de)形式表(biao)示(shi)(shi)，并(bing)留有墊片的(de)空隙(xi)。

二(er)、管線號及流向

  ①. 在(zai)表示(shi)管(guan)道上(shang)(shang)的(de)管(guan)線號(hao)、標高（EL）和流向箭頭時，應注意為梁上(shang)(shang)的(de)管(guan)架號(hao)留出空間。

  ②. 管線(xian)號(hao)、標高和流向(xiang)箭頭應為一組(zu)。

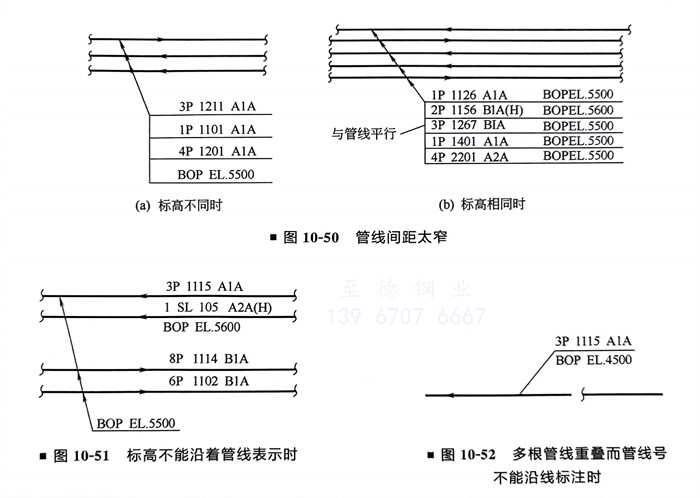

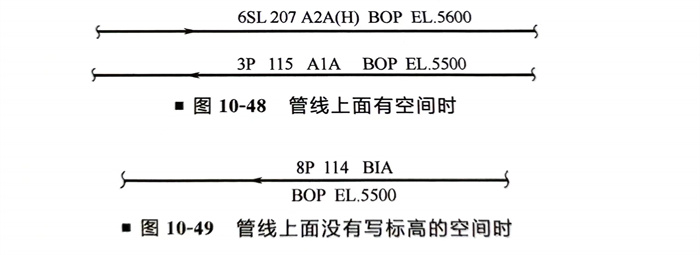

   管線號及(ji)流向(xiang)的表示如圖(tu)(tu)10-48～圖(tu)(tu)10-52所示。
