一、軸(zhou)測圖的(de)概(gai)念(nian)

管(guan)道(dao)軸測圖(tu)又稱單(dan)管(guan)管(guan)段圖(tu)或單(dan)線圖(tu)，是沿北(bei)向(xiang)方(fang)向(xiang)標(biao)（N），按正等軸測投影繪制(zhi)的形(xing)象的管(guan)道(dao)立體(ti)視覺圖(tu)形(xing)。管(guan)道(dao)軸測圖(tu)供(gong)施工單(dan)位在(zai)施工現(xian)場(chang)預(yu)備(bei)管(guan)道(dao)材料并預(yu)制(zhi)、裝配的圖(tu)紙。

二、軸測圖的內容

軸(zhou)測圖主要(yao)包(bao)括五(wu)部(bu)分內容（圖10-53）：管(guan)道(dao)軸(zhou)測圖形、工(gong)程數據、管(guan)段材料表、北(bei)向標、圖簽。

1. 管道(dao)軸測圖(tu)形(xing)

管(guan)(guan)(guan)道(dao)軸(zhou)測圖(tu)形是(shi)按照管(guan)(guan)(guan)道(dao)布(bu)置(zhi)平(ping)面圖(tu)的(de)(de)設(she)計，把管(guan)(guan)(guan)線的(de)(de)必要信(xin)息(xi)以(yi)及它(ta)們在空(kong)間中的(de)(de)相對位置(zhi)表(biao)示出來的(de)(de)圖(tu)形，包括管(guan)(guan)(guan)子、管(guan)(guan)(guan)件(jian)、閥門、儀表(biao)元(yuan)件(jian)代號(hao)、管(guan)(guan)(guan)線標高、管(guan)(guan)(guan)線長度、介質流向、坡(po)度、管(guan)(guan)(guan)線號(hao)、管(guan)(guan)(guan)架、連接信(xin)息(xi)等，尤其是(shi)更加詳盡(jin)地(di)表(biao)示出了在管(guan)(guan)(guan)道(dao)布(bu)置(zhi)平(ping)面圖(tu)形上很難表(biao)達清楚(chu)的(de)(de)管(guan)(guan)(guan)道(dao)立管(guan)(guan)(guan)上的(de)(de)具體設(she)計。

2. 工程(cheng)數據

工(gong)程(cheng)數據包括裝置及(ji)工(gong)區代號(hao)、管(guan)線(xian)號(hao)、配管(guan)圖(tu)(tu)號(hao)、軸測(ce)圖(tu)(tu)號(hao)、保(bao)溫(wen)(wen)涂(tu)漆(qi)代號(hao)、各種尺(chi)寸(cun)、標高和(he)管(guan)道(dao)標志(zhi)、組件(jian)規(gui)格、編(bian)號(hao)、設(she)計條件(jian)（溫(wen)(wen)度(du)、壓力(li)、保(bao)溫(wen)(wen)涂(tu)漆(qi)要求）、制作(zuo)檢驗要求等標注說(shuo)明(ming)。

3. 管段材料表(biao)

管(guan)段材料表組成該管(guan)段所有(you)組件的(de)元(yuan)件代碼名稱、管(guan)道材料的(de)描述和(he)數(shu)量。

4. 北向標(biao)和(he)圖(tu)簽(qian)

北向標和圖(tu)簽(qian)則(ze)需要根據工(gong)程項目的(de)具體情況而定(ding)。圖(tu)簽(qian)主要是(shi)項目名稱、設(she)計(ji)日期(qi)、簽(qian)名（設(she)計(ji)人(ren)、校(xiao)核(he)人(ren)、審(shen)核(he)人(ren)）、設(she)計(ji)單位的(de)名稱等一些信息。

三、軸測圖的設計(ji)方式

1. 從(cong)計算機三維模型中抽取軸測圖

項目采用(yong)計(ji)算(suan)機(ji)三維模型計(ji)算(suan)機(ji)軟件進行(xing)壓力管道設計(ji)，如PDS、PDMS、AutoPlant、CADWorx、SP3D等軟件，可以使(shi)用(yong)軟件的功能，自動生成標準格式的軸測圖電子文檔。

2. 使用AutoPlant Isometrics 等專用軸測圖(tu)繪制軟件設計軸測圖(tu)

一些(xie)工(gong)程(cheng)項目，使(shi)用AutoCAD或者(zhe) Microstation 進行管(guan)道(dao)布(bu)置平面圖的設(she)計(ji)(ji)，使(shi)用AutoPlant Isometrics等專門(men)用于(yu)繪制軸測圖的軟(ruan)件(jian)按照管(guan)道(dao)布(bu)置平面圖，設(she)計(ji)(ji)、繪制軸測圖，軟(ruan)件(jian)可以自動生成各種(zhong)形式的管(guan)道(dao)材料匯總報表。

3. 使用 AutoCAD繪制管道軸(zhou)測(ce)圖

使用AutoCAD的(de)專門用于(yu)繪制(zhi)軸(zhou)測圖(tu)的(de)模(mo)式（執(zhi)行(xing)“ddrmodes”命令，可以轉換(huan)到繪制(zhi)軸(zhou)測圖(tu)的(de)模(mo)式）。

4. 手工繪制(zhi)管道軸測圖

以前計算機技術落后的情況(kuang)下，人們(men)通常在專門用(yong)(yong)(yong)于繪(hui)制管(guan)道(dao)(dao)軸測(ce)圖(tu)的圖(tu)紙上繪(hui)制，與使用(yong)(yong)(yong)計算機繪(hui)制相比(bi)：一(yi)方面，速度慢(man)，不(bu)宜修改；另一(yi)方面，每一(yi)個設(she)計人繪(hui)制的風格不(bu)統一(yi)。現在已經很少使用(yong)(yong)(yong)手工繪(hui)制管(guan)道(dao)(dao)軸測(ce)圖(tu)。

四、軸測圖設計的一般(ban)要求

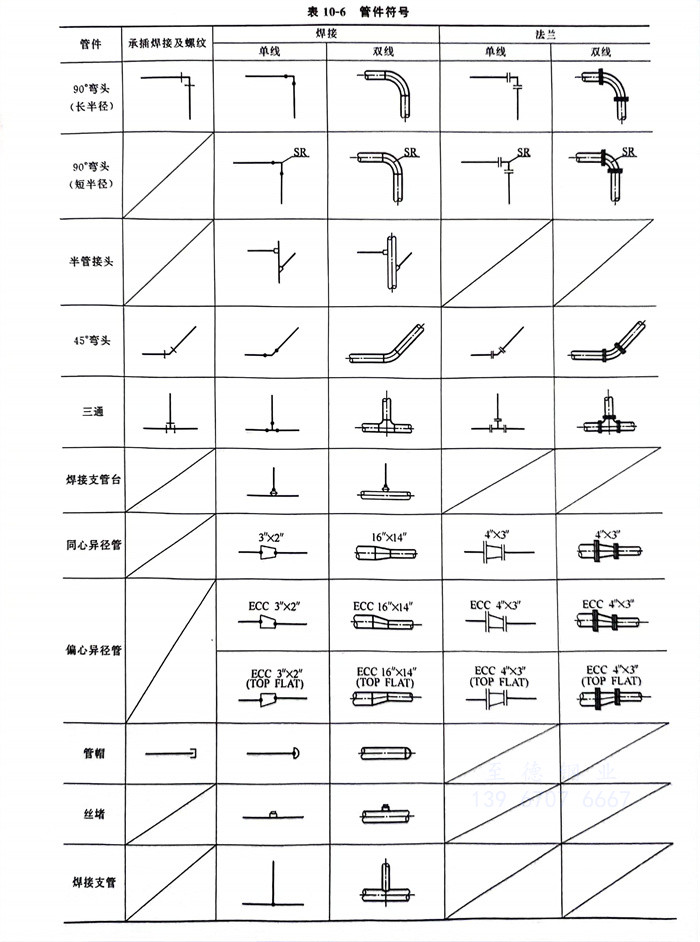

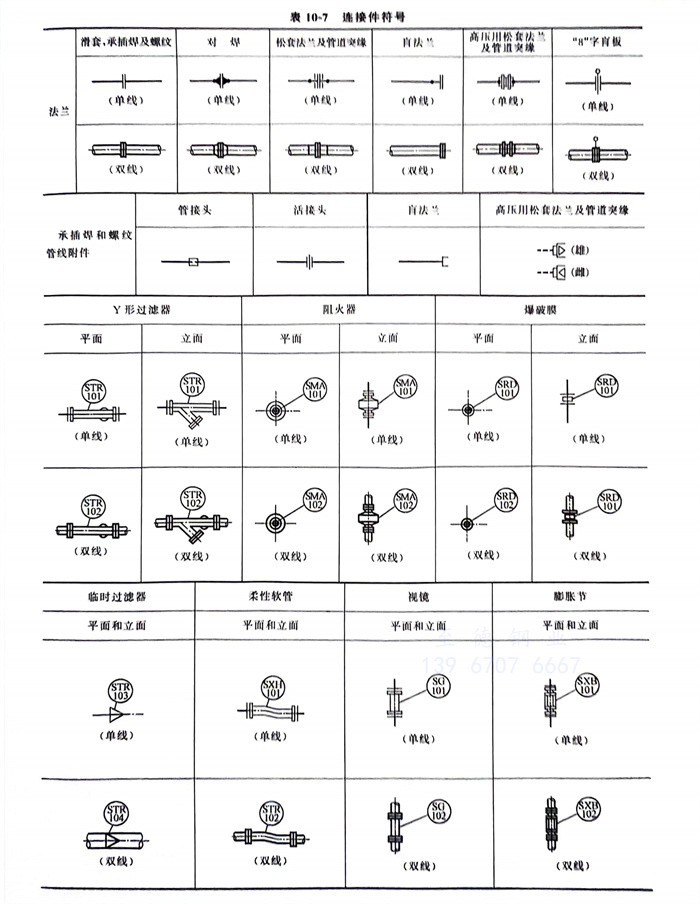

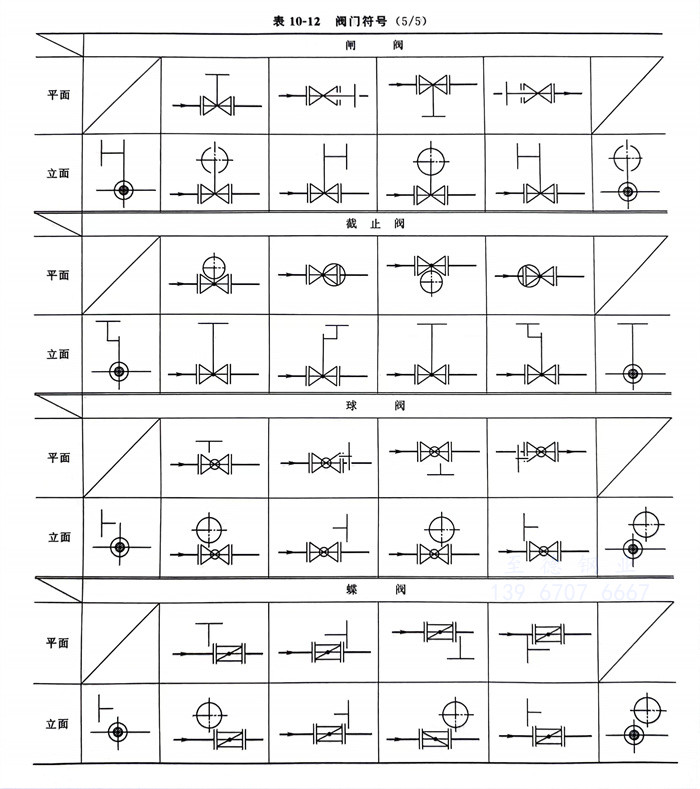

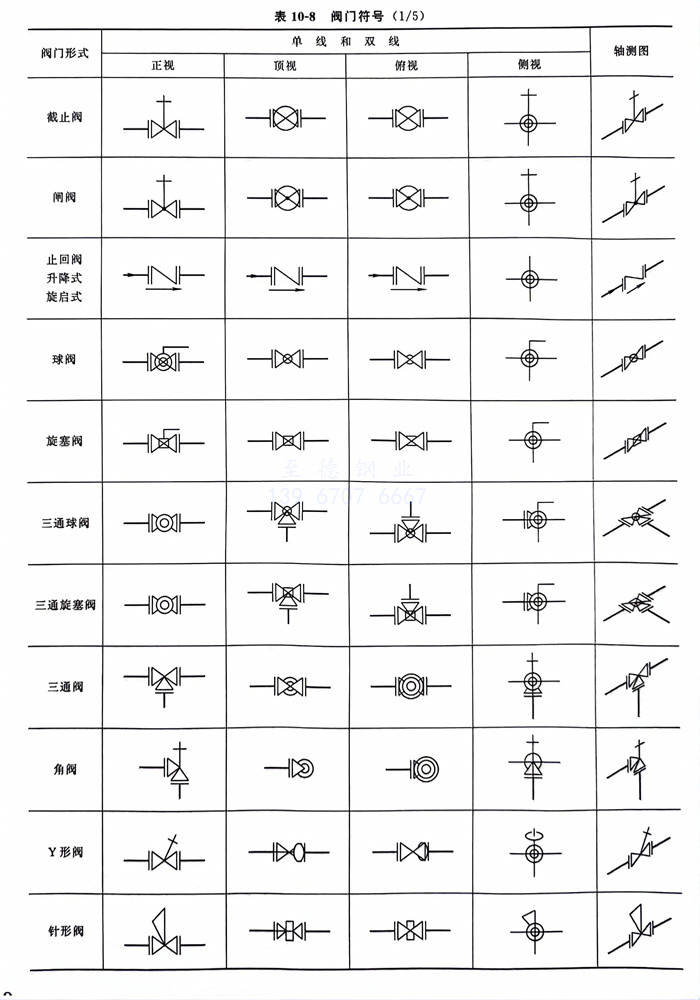

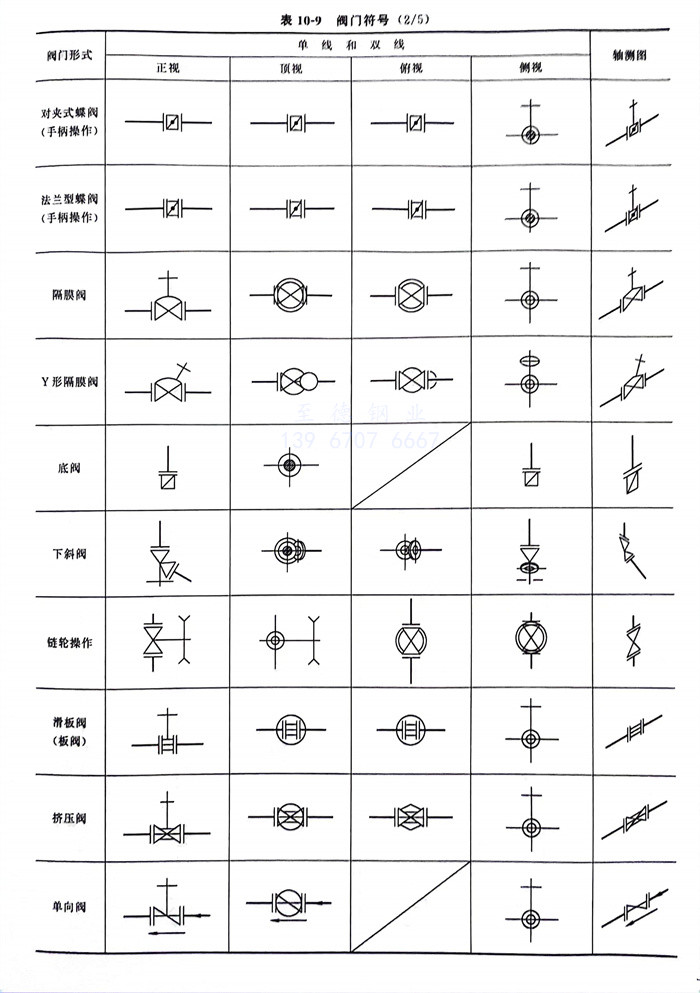

①. SH／T 3052《石油化工(gong)配管工(gong)程設計(ji)圖(tu)例》等規(gui)范有圖(tu)例符號的相關(guan)規(gui)定。

②. 軸測圖(tu)無論管(guan)徑的大(da)小，均采(cai)用單(dan)線繪(hui)制管(guan)線，線條的寬度及字體規(gui)定(ding)可以根(gen)據(ju)所在項(xiang)目的工(gong)程規(gui)定(ding)，也可以參見HG／T 20549《化(hua)工(gong)裝置(zhi)管(guan)道布置(zhi)設計工(gong)程規(gui)定(ding)》中的規(gui)定(ding)。

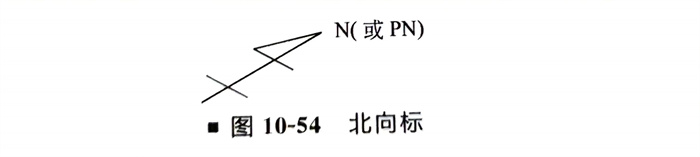

③. 軸(zhou)測(ce)(ce)圖(tu)(tu)(tu)上(shang)(shang)的北(bei)向(xiang)N或者PN（Plant North）（圖(tu)(tu)(tu)10-54）通(tong)常指(zhi)向(xiang)圖(tu)(tu)(tu)紙的右上(shang)(shang)方，項目特殊要求(qiu)時也(ye)可以指(zhi)向(xiang)左上(shang)(shang)方，同一(yi)裝置的軸(zhou)測(ce)(ce)圖(tu)(tu)(tu)上(shang)(shang)的方向(xiang)標取向(xiang)應(ying)相同。軸(zhou)測(ce)(ce)圖(tu)(tu)(tu)上(shang)(shang)的北(bei)向(xiang)標與(yu)管道布置圖(tu)(tu)(tu)上(shang)(shang)的北(bei)向(xiang)標的北(bei)向(xiang)應(ying)一(yi)致。

④. 除使用(yong)工程中(zhong)規定的(de)縮寫詞外，圖(tu)中(zhong)是采用(yong)英文(wen)還是使用(yong)中(zhong)文(wen)應按照項目的(de)具體規定。

⑤. 管道(dao)軸(zhou)測圖不必按比例繪制(zhi)，但相對比例要協調。

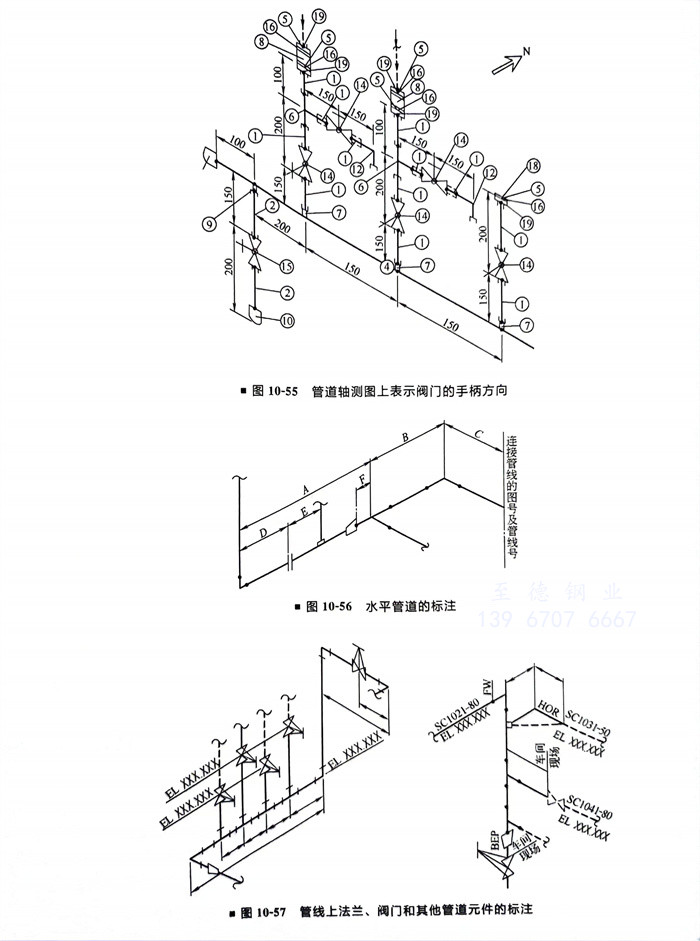

⑥. 閥門的手柄方向應表示在軸測圖(tu)上（圖(tu)10-55）。

⑦. 軸測圖的尺寸(cun)標注

a. 水平(ping)管(guan)(guan)道(dao)(dao)的標注。尺(chi)(chi)寸(cun)(cun)(cun)線應與管(guan)(guan)道(dao)(dao)相平(ping)行，尺(chi)(chi)寸(cun)(cun)(cun)界(jie)線為垂直線。尺(chi)(chi)寸(cun)(cun)(cun)的大小要和管(guan)(guan)道(dao)(dao)布置(zhi)平(ping)面圖(tu)上一致。從鄰近的主要基準點到各(ge)個獨立的管(guan)(guan)道(dao)(dao)元件如孔板法(fa)蘭、異徑(jing)(jing)管(guan)(guan)、拆卸用的法(fa)蘭、儀表接口(kou)、不等徑(jing)(jing)支(zhi)管(guan)(guan)的尺(chi)(chi)寸(cun)(cun)(cun)，不應畫(hua)封閉尺(chi)(chi)寸(cun)(cun)(cun)，如圖(tu)10-56所(suo)示的管(guan)(guan)道(dao)(dao)軸測圖(tu)中(zhong)的尺(chi)(chi)寸(cun)(cun)(cun)D、E、F。

b. 管線(xian)上(shang)法(fa)蘭、閥門(men)和其他管道元(yuan)件的(de)標注。一般要(yao)標出相對(dui)的(de)位置，在(zai)立管上(shang)的(de)閥門(men)和其他元(yuan)件需表示出標高（圖10-57）。

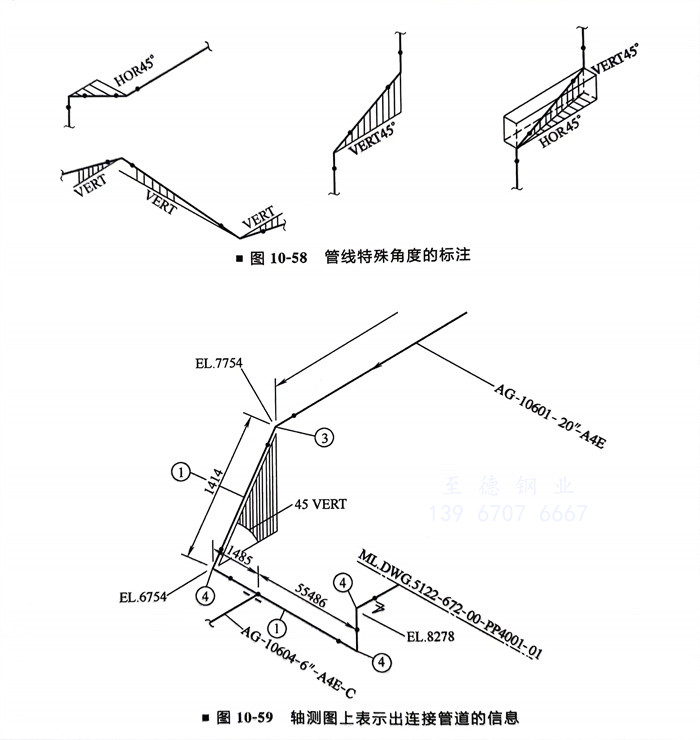

c. 管(guan)線的(de)特殊角度（非(fei)正(zheng)南、正(zheng)北、正(zheng)東、正(zheng)西、正(zheng)上(shang)、正(zheng)下(xia)的(de)情(qing)況）應該表示在(zai)軸測圖上(shang)（圖10-58）。

⑧. 在軸測圖上(shang)需要表示出連接管道(dao)的信息（圖10-59），以便查找。

⑨. 使(shi)用AutoCAD繪制軸(zhou)測圖，匯(hui)總(zong)管(guan)(guan)道(dao)材料需要(yao)使(shi)用其他專門開發的(de)計算機軟(ruan)件，或者是(shi)經過Excel和Access另外統計、匯(hui)總(zong)管(guan)(guan)道(dao)材料，實(shi)現自動快速(su)生(sheng)成管(guan)(guan)段表，與(yu)Auto-CAD繪制的(de)軸(zhou)測圖形配合(he)使(shi)用。

⑩. 使用 AutoPlant Isometrics、PDS、PDMS、SmartPlant 3D等軟(ruan)件，在軸(zhou)測圖上會自動生(sheng)成管(guan)段材料表(biao)。
