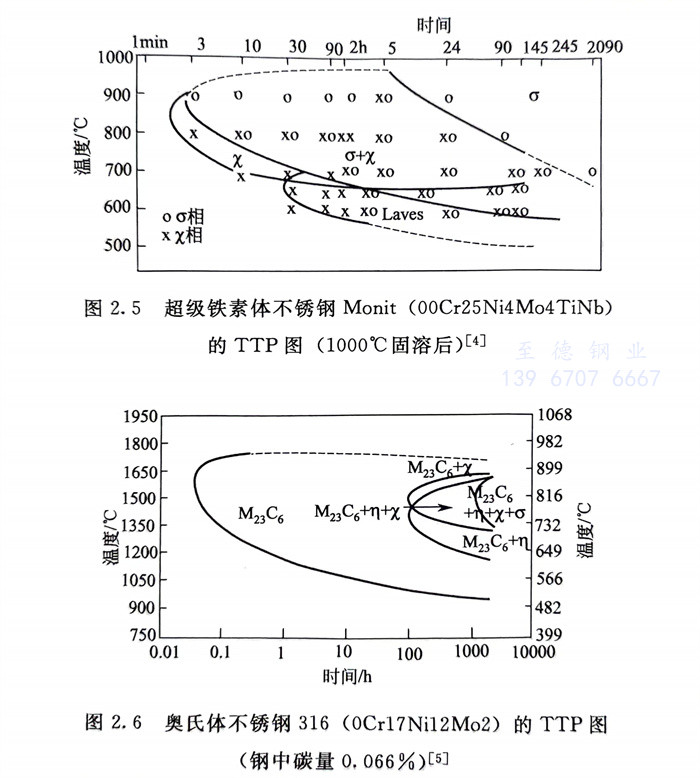

圖2.5～圖2.7分別(bie)為(wei)超級(ji)鐵素體不銹鋼Monit（00Cr25Ni4Mo4TiNb），奧氏體不銹鋼316（0Cr17Ni12Mo2）和雙相不銹鋼2205（00Cr22Ni5Mo3N）的TTP（時間-溫度-沉淀）圖。
由圖(tu)2.5可知，由于Monit鋼(gang)中(zhong)碳(tan)量(liang)很低，沒(mei)有，金屬間相(xiang)σ、x和(he)Laves（η）相(xiang)均在600～900℃范圍(wei)析出。x相(xiang)析出最快，在800～900℃間僅保溫約2min即可。可惜此圖(tu)中(zhong)沒(mei)有標出約475℃下(xia)a＇的析出范圍(wei)。
由圖(tu)2.6可(ke)知，在(zai)316不銹鋼中(zhong)， 碳化(hua)物析出(chu)最快，816～899℃間僅(jin)保溫(wen)0.05h即可(ke)；由于316不銹鋼中(zhong)鉻、鉬量(liang)低(di)，金屬(shu)間化(hua)合(he)物如σ、χ和η相(xiang)的析出(chu)則比較緩慢。
由圖2.7可(ke)知，在2205雙相不(bu)銹(xiu)鋼(gang)中， 和x相的(de)(de)(de)析(xi)(xi)出速度(du)都(dou)比較(jiao)快，在800～900℃間僅保溫約1min即(ji)可(ke)，而(er)σ相和α＇相的(de)(de)(de)析(xi)(xi)出，則需在各自的(de)(de)(de)敏感(gan)溫度(du)停留至20min以上。研究表明，所有雙相不(bu)銹(xiu)鋼(gang)自高溫冷卻過程(cheng)中（如(ru)自1350℃冷卻）一般均會有從(cong)鐵素體(ti)到二次奧氏(shi)體(ti)（γ2）的(de)(de)(de)轉變（見本書鉻鎳雙相不(bu)銹(xiu)鋼(gang)的(de)(de)(de)發展和性能特點內容）。
當人(ren)們把(ba)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)，例(li)如圖(tu)2.5的(de)25-4-4超(chao)(chao)級鐵素(su)體(ti)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)、圖(tu)2.6的(de)316奧氏體(ti)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)和(he)(he)圖(tu)2.7的(de)2205雙(shuang)相不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)加熱(re)到適當溫度(du)（例(li)如固(gu)(gu)(gu)溶處(chu)理溫度(du)），停留足夠的(de)時(shi)間(jian)(jian)并快速(su)冷卻(que)，則(ze)鋼(gang)(gang)(gang)(gang)(gang)中(zhong)的(de)碳、氮化(hua)物和(he)(he)金屬(shu)間(jian)(jian)化(hua)合(he)(he)(he)(he)物就會溶入基(ji)(ji)體(ti)中(zhong)形成(cheng)C、N、Cr、Mo等元素(su)過飽(bao)和(he)(he)的(de)亞穩(wen)定的(de)固(gu)(gu)(gu)溶體(ti)。但是當一(yi)旦再受到熱(re)加工、熱(re)成(cheng)型(xing)和(he)(he)焊(han)接等的(de)熱(re)作用或(huo)固(gu)(gu)(gu)溶處(chu)理冷卻(que)速(su)度(du)不(bu)(bu)(bu)足，已溶入鋼(gang)(gang)(gang)(gang)(gang)中(zhong)的(de)碳、氮化(hua)合(he)(he)(he)(he)物和(he)(he)金屬(shu)間(jian)(jian)化(hua)合(he)(he)(he)(he)物又會從基(ji)(ji)體(ti)上(shang)或(huo)沿相界(jie)、晶界(jie)重新沉淀出來(lai)，從而嚴重影(ying)響(xiang)鋼(gang)(gang)(gang)(gang)(gang)的(de)性(xing)(xing)(xing)(xing)能(neng)。對于固(gu)(gu)(gu)溶態不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)受熱(re)履歷的(de)影(ying)響(xiang)而引(yin)起的(de)這些相的(de)析出敏感性(xing)(xing)(xing)(xing)，一(yi)般稱為不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)組(zu)織(zhi)熱(re)穩(wen)定性(xing)(xing)(xing)(xing)。總(zong)的(de)說(shuo)來(lai)，不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)組(zu)織(zhi)熱(re)穩(wen)定性(xing)(xing)(xing)(xing)高(gao)(gao)(gao)，對碳、氮化(hua)物和(he)(he)金屬(shu)間(jian)(jian)化(hua)合(he)(he)(he)(he)物析出敏度(du)性(xing)(xing)(xing)(xing)低，對不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)組(zu)織(zhi)和(he)(he)性(xing)(xing)(xing)(xing)能(neng)是有(you)益的(de)。目前，隨著各種高(gao)(gao)(gao)合(he)(he)(he)(he)金超(chao)(chao)級不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)面(mian)世，為了提高(gao)(gao)(gao)鋼(gang)(gang)(gang)(gang)(gang)的(de)耐蝕(shi)性(xing)(xing)(xing)(xing)，加入大量Cr、Mo、N，鋼(gang)(gang)(gang)(gang)(gang)的(de)組(zu)織(zhi)熱(re)穩(wen)定性(xing)(xing)(xing)(xing)下(xia)降，已引(yin)起人(ren)們高(gao)(gao)(gao)度(du)關注(zhu)。后面(mian)所涉及(ji)的(de)熱(re)加工、熱(re)成(cheng)型(xing)、熱(re)處(chu)理（固(gu)(gu)(gu)溶處(chu)理后的(de)敏化(hua)和(he)(he)時(shi)效(xiao)）以及(ji)焊(han)接后性(xing)(xing)(xing)(xing)能(neng)的(de)改變(bian)多屬(shu)于組(zu)織(zhi)熱(re)穩(wen)定性(xing)(xing)(xing)(xing)的(de)影(ying)響(xiang)。
