除鉻、鎳外，鉬也是不(bu)銹(xiu)鋼中最重要的合金元素之一。研究已證實，在海洋性大氣中，僅靠鉻，甚至鉻量高達近24％也很難完全防止不銹鋼的銹蝕，必須加入鉬元素。但鉬對不銹鋼耐蝕性的有益作用的前提是鋼中必須含有足夠量的鉻元素。而且隨著鋼中鉻量提高，鋼中鉬的有益作用也會顯著增加。

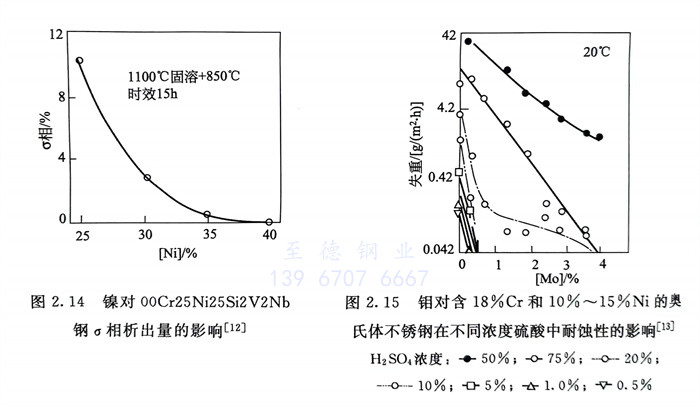

  鉬(mu)(mu)能(neng)顯著促(cu)進(jin)鉻在(zai)鈍化膜中(zhong)的(de)(de)(de)(de)富(fu)集，從(cong)而(er)增(zeng)強不銹鋼鈍化膜的(de)(de)(de)(de)穩定性(xing)(xing)(xing)，顯著強化鋼中(zhong)鉻的(de)(de)(de)(de)耐蝕(shi)(shi)(shi)作用(yong)，從(cong)而(er)大(da)大(da)提高各類不銹鋼的(de)(de)(de)(de)不銹性(xing)(xing)(xing)和耐各種還原(yuan)性(xing)(xing)(xing)酸介質的(de)(de)(de)(de)耐蝕(shi)(shi)(shi)性(xing)(xing)(xing)。圖2.15系(xi)在(zai)不同(tong)(tong)濃度(du)中(zhong)，鉬(mu)(mu)在(zai)鋼中(zhong)的(de)(de)(de)(de)作用(yong)。可以看出，隨鉬(mu)(mu)量增(zeng)加(jia)，鋼的(de)(de)(de)(de)腐蝕(shi)(shi)(shi)速率下降，耐蝕(shi)(shi)(shi)性(xing)(xing)(xing)提高，但隨濃度(du)增(zeng)高，為(wei)獲得同(tong)(tong)一腐蝕(shi)(shi)(shi)速率所需的(de)(de)(de)(de)鉬(mu)(mu)量要增(zeng)加(jia)。為(wei)了耐腐蝕(shi)(shi)(shi)，濃度(du)為(wei)50％的(de)(de)(de)(de)比(bi)濃度(du)為(wei)75％的(de)(de)(de)(de)反而(er)需要更多的(de)(de)(de)(de)鉬(mu)(mu)，這是(shi)因為(wei)50％具有更大(da)的(de)(de)(de)(de)腐蝕(shi)(shi)(shi)性(xing)(xing)(xing)。

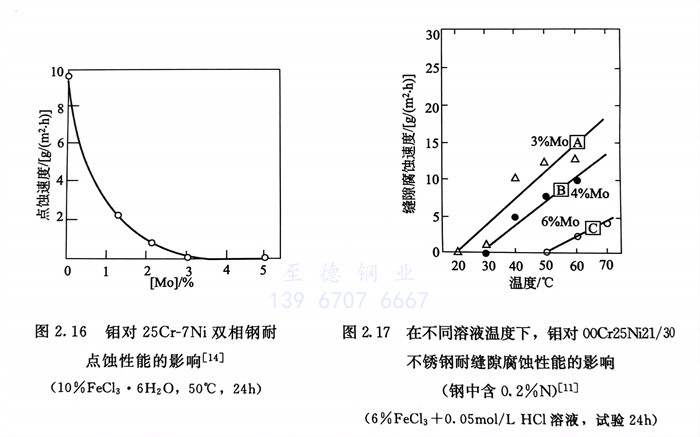

  鉬(mu)(mu)在不銹(xiu)鋼(gang)中(zhong)(zhong)，能(neng)(neng)提高鋼(gang)的(de)(de)(de)再(zai)鈍化能(neng)(neng)力(li)，其(qi)耐(nai)(nai)點(dian)蝕(shi)和(he)縫(feng)隙腐蝕(shi)的(de)(de)(de)能(neng)(neng)力(li)約為(wei)鉻的(de)(de)(de)3倍。為(wei)了耐(nai)(nai)點(dian)蝕(shi)和(he)耐(nai)(nai)縫(feng)隙腐蝕(shi)，不銹(xiu)鋼(gang)中(zhong)(zhong)一(yi)般還(huan)需加(jia)入(ru)鉬(mu)(mu)。鉬(mu)(mu)還(huan)對防止以點(dian)蝕(shi)為(wei)起源(yuan)的(de)(de)(de)應力(li)腐蝕(shi)有利(li)。鉬(mu)(mu)在不銹(xiu)鋼(gang)耐(nai)(nai)點(dian)蝕(shi)和(he)耐(nai)(nai)縫(feng)隙腐蝕(shi)性(xing)能(neng)(neng)的(de)(de)(de)影響(xiang)分別見圖(tu)2.16和(he)圖(tu)2.17。

  在一些腐蝕介質中，鉬(mu)形成鉬(mu)酸鹽后對不銹鋼所起的(de)緩(huan)蝕作用(yong)已為試(shi)驗所證實。

  鉬(mu)能促進不銹鋼中金屬間化合物(wu)σ、x等的析(xi)出，從(cong)而降(jiang)低鋼的組織熱穩定性(xing)(xing)，增加鋼的脆化敏感(gan)性(xing)(xing)，降(jiang)低鋼的塑、韌性(xing)(xing)、耐蝕性(xing)(xing)以及冷成型性(xing)(xing)和焊接(jie)性(xing)(xing)。

  鉬(mu)(mu)提高不銹鋼的(de)強度，包括高溫(wen)(wen)強度，使高溫(wen)(wen)持久和蠕(ru)變性能有較大(da)的(de)改善。但隨鉬(mu)(mu)量增(zeng)(zeng)加，不銹鋼的(de)高溫(wen)(wen)變形(xing)抗力增(zeng)(zeng)大(da)，熱(re)塑性下降，同時(shi)鉬(mu)(mu)又促進奧氏體不銹鋼中(zhong)δ-鐵素(su)體的(de)形(xing)成，這(zhe)些因素(su)均可導致鋼的(de)熱(re)加工、熱(re)成型性的(de)降低。
