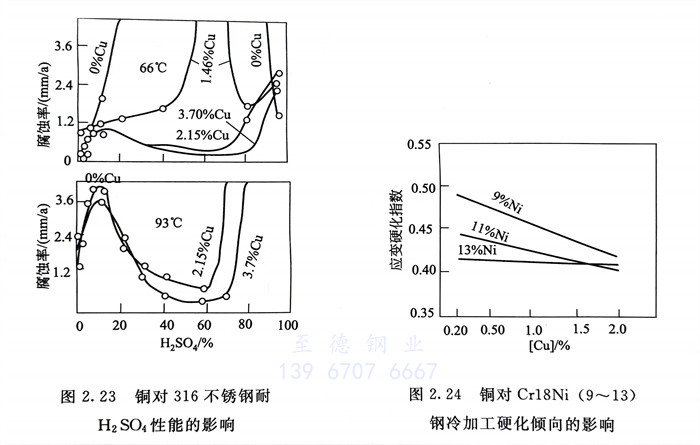

銅可提高不銹鋼的不銹性和耐蝕性，特別是在硫酸等還原性介質中的作用更為明顯。當銅與鉬復合加入鋼中時，效果更佳（圖2.23）。研究表明，向不銹鋼中加入適量的銅可提高鋼耐海洋大氣的腐蝕性能。這與銅可促進表面鈍化膜中鉻的富集有關。

  銅可顯著降低不銹鋼的強度和冷加工硬化傾向（圖2.24），改善鋼的塑性。銅是顯著提高各類不銹鋼冷成型性的重要元素。向Cr17型鐵素體不(bu)銹鋼中加入適量銅，鋼的冷成型性，例如深沖性會顯著優于18-8鉻鎳奧(ao)氏體不(bu)銹鋼 。但是向以錳、氮代鎳的鉻錳奧氏體不銹鋼中加入銅，雖然也可改善鋼的冷成型性，但仍常常會遠低于所代用的18-8鉻鎳奧氏體不銹鋼的冷成型性，特別是延遲斷裂敏感性要遠高于鉻鎳奧氏體不銹鋼。

  富銅的ε金屬間(jian)化合(he)物的彌散(san)析出(chu)，是(shi)含銅的沉淀硬化不(bu)銹鋼強化的主要手段，也是(shi)馬氏體、鐵素(su)體和奧氏體不(bu)銹鋼獲得抗菌性的原因(yin)。

  隨鋼(gang)中含銅量的增加，不銹鋼(gang)的熱(re)塑性(xing)降(jiang)低，從而影(ying)響(xiang)鋼(gang)的熱(re)加工性(xing)。

  前(qian)面已(yi)提及，不(bu)(bu)銹(xiu)鋼(gang)耐點蝕當量PRE值(zhi)(zhi)為；而(er)在(zai)還原性(xing)介質中(zhong)，不(bu)(bu)銹(xiu)鋼(gang)的耐腐蝕指數（GI）則(ze)為11.5［Cu］。PRE值(zhi)(zhi)和GI值(zhi)(zhi)二(er)者(zhe)相結合基本上(shang)可看(kan)出(chu)鉻、鎳(nie)、鉬、氮、銅(tong)等元素在(zai)不(bu)(bu)銹(xiu)鋼(gang)中(zhong)提高鋼(gang)的耐腐蝕性(xing)方面的重要作(zuo)用以(yi)及某一(yi)具體不(bu)(bu)銹(xiu)鋼(gang)牌號的大致耐蝕性(xing)水平。
