當硅含量在≤0.8％或≤1.0％處于不(bu)銹鋼(gang)中正常含量時，會降低鉻鎳奧氏體不銹鋼的耐蝕性并顯著提高鋼的固溶態晶間腐蝕的敏感性，例如在氨基甲酸銨（尿素）介質中，而當鋼中硅量極低時，鉻鎳奧氏體不銹鋼耐硝酸腐蝕的性能顯著提高，耐固溶態晶間腐蝕的性能優良。

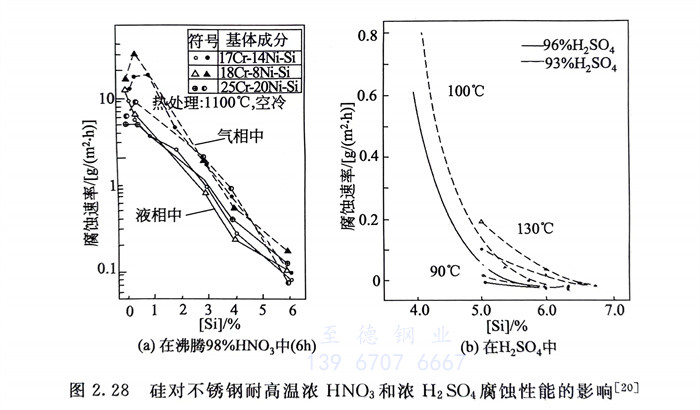

  向(xiang)不銹(xiu)鋼(gang)(gang)中加入適量硅，可使不銹(xiu)鋼(gang)(gang)具有優異的(de)耐高溫、高濃度硝酸(suan)(suan)和(he)硫(liu)酸(suan)(suan)腐(fu)蝕的(de)性能（圖2.28），這(zhe)與(yu)硅在不銹(xiu)鋼(gang)(gang)表面(mian)形成富硅的(de)氧化(hua)物保護膜有關。

  不銹鋼隨含硅量(liang)的(de)(de)(de)增加，鋼中(zhong)σ、 χ等脆性(xing)相析出的(de)(de)(de)敏(min)感性(xing)增加，鋼的(de)(de)(de)塑、韌性(xing)下降，耐蝕性(xing)降低，焊(han)接性(xing)不良。硅可(ke)顯著提高不銹鋼(gang)的高溫抗氧化性。

  在雙(shuang)相不(bu)銹(xiu)鋼中，大量以鎢代鉬的研究表明，鎢對鋼耐蝕性和組(zu)織熱穩(wen)定(ding)性的影響與鉬的作用并無顯著(zhu)差別(bie)。
