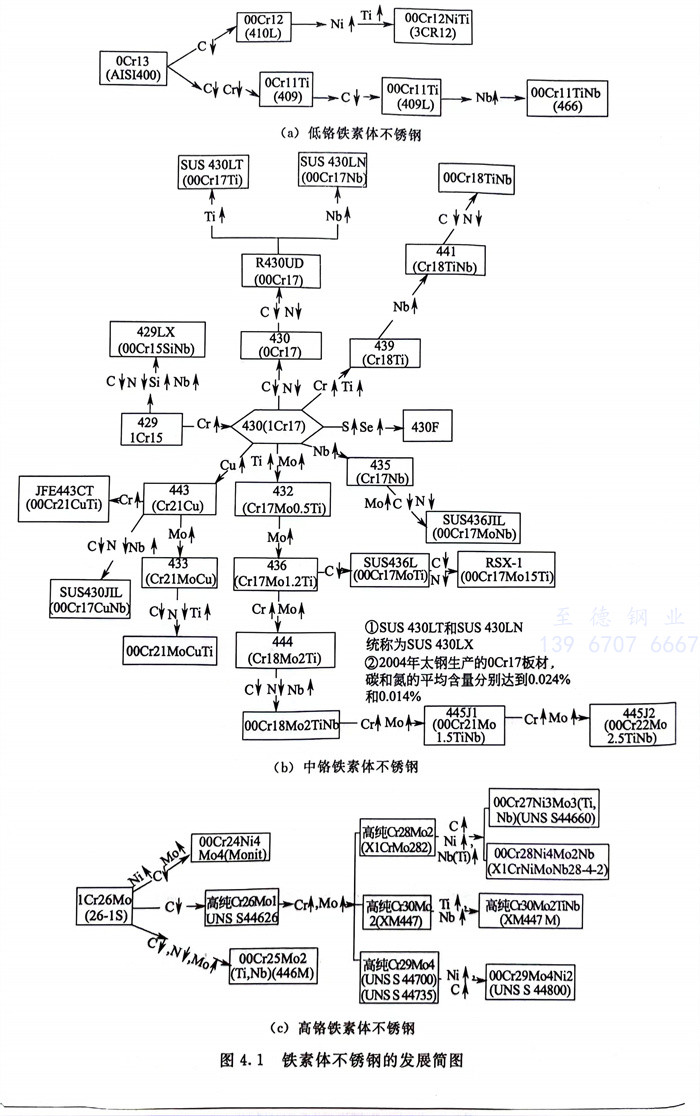

圖4.1列出了低鉻、中鉻和高鉻三種類型鐵素體不銹鋼(gang)的發展概況。
20世紀五六十年代以前，用電弧爐單煉并加工生產的傳統鐵素體不銹鋼(gang)，鋼中碳、氮含量處于常規水平，很難再降低。自20世紀60年代以來，由于不銹鋼生產技術的進步，采用AOD、VOD等二次精煉工藝冶煉并加工生產的低碳氮和超低碳氮的現代鐵素體不銹鋼，使傳統（普通）鐵素體不銹鋼性能上的一些不足得到了較大程度的克服和較圓滿的解決。產量增加，使用范圍在不斷擴大。
20世紀60年代(dai)以來，所(suo)發展的現代(dai)鐵素體(ti)不銹鋼(gang)（早期曾稱為新(xin)鐵素體(ti)不銹鋼(gang)）主(zhu)要有(you)以下幾種。
高(gao)(gao)純(chun)(chun)鐵(tie)素(su)體不銹(xiu)(xiu)鋼(gang)，鋼(gang)中代表(biao)性牌號有高(gao)(gao)純(chun)(chun)Cr18Mo2（Ti，Nb），高(gao)(gao)純(chun)(chun)Cr26Mol（UNS S44626）和高(gao)(gao)純(chun)(chun)Cr28Mo2（X1CrMo282），高(gao)(gao)純(chun)(chun) Cr29Mo4（UNS S44700，UNS S44735）以及(ji)高(gao)(gao)純(chun)(chun)Cr30Mo2（Ti，Nb）（XM447，XM447M1）等，高(gao)(gao)純(chun)(chun) Cr28Mo2，高(gao)(gao)純(chun)(chun)Cr29Mo4和高(gao)(gao)純(chun)(chun)Cr30Mo2也常常歸入超級鐵(tie)素(su)體不銹(xiu)(xiu)鋼(gang)中。
超級(ji)鐵素體(ti)不銹鋼，鋼的耐點蝕當量值（PRE）[ Cr ] + 3.3[ Mo] ≥ 35% 代表性牌號(hao)除上述三種高純高鉻鉬牌號(hao)外，還有超低碳并(bing)含鎳(nie)的00Cr24Ni4Mo4(Ti,Nb)(Monit,UNS S44635), 00Cr27Ni3Mo3(Ti, Nb)(SEA-CURE,UNS S44660），00Cr28Ni4Mo2Nb（X1CrNiMoNb28-4-2）和 00Cr29Mo4Ni2（UNS S 44800）等。
超(chao)級(ji)鐵素體不銹鋼的(de)超(chao)低碳并含鎳(nie)（2％～4％）的(de)一些(xie)牌號，系在高(gao)(gao)純高(gao)(gao)鉻鉬鐵素體不銹鋼（例(li)如Cr28Mo2和Cr29Mo4）基礎上，為了(le)(le)降低鋼采(cai)用真空爐雙(shuang)聯工藝的(de)生產成本，并便(bian)于采(cai)用AOD、VOD等爐外精煉(lian)工藝進行大(da)量(liang)生產，提高(gao)(gao)了(le)(le)鋼中(zhong)碳（到0.030％）和氮（≤0.040％）量(liang)；而為了(le)(le)防止由于碳、氮量(liang)提高(gao)(gao)而導(dao)致的(de)鋼的(de)耐(nai)晶間腐蝕敏感性(xing)的(de)增加，又加入(ru)了(le)(le)穩定化元(yuan)素鈦、鈮；而為了(le)(le)防止碳、氮量(liang)提高(gao)(gao)而導(dao)致的(de)鋼的(de)脆(cui)性(xing)轉變溫度提高(gao)(gao)和室溫韌性(xing)下(xia)降，以及為了(le)(le)提高(gao)(gao)耐(nai)一些(xie)還(huan)原性(xing)酸的(de)耐(nai)蝕性(xing)，又加入(ru)了(le)(le)2％～4％的(de)鎳(nie)。
碳(tan)氮(dan)和(he)(he)超(chao)低碳(tan)氮(dan)中(zhong)鉻鐵素體不銹(xiu)鋼，代(dai)表性牌號(hao)有的0Cr17（430）[ C ] ≤0.08％和(he)(he)［C］≤0.03％的00Cr17,00Cr17Ti，00Cr17Nb，00Cr17TiNb和(he)(he) 00Cr17CuNb，00Cr18Mo1.5Ti，00Cr21CuTi等(deng)；為了滿足耐海(hai)洋(yang)性大(da)氣(qi)腐(fu)蝕的需(xu)求，還開發了00Cr22Mo1.5（Ti，Nb）等(deng)牌號(hao)。
低碳氮和超(chao)低碳氮低鉻鐵(tie)素體不(bu)銹鋼，代表性牌(pai)號有0Crl1Ti（409），00Cr11Ti（409L），00Cr11TiNb（466）和 00Cr12（410L），00Cr12NiTi（3CR12）等。
需要指出：近來，中、低鉻現代鐵素體不銹鋼也出現了要求[ C + N ] ≤150× 10-6的高純化趨勢。
