高純鐵(tie)素(su)體(ti)不銹鋼(gang) Cr30Mo2 性能與(yu)特(te)點如下(xia)：

a. 力學性(xing)能和(he)脆性(xing)轉變(bian)溫度(du)

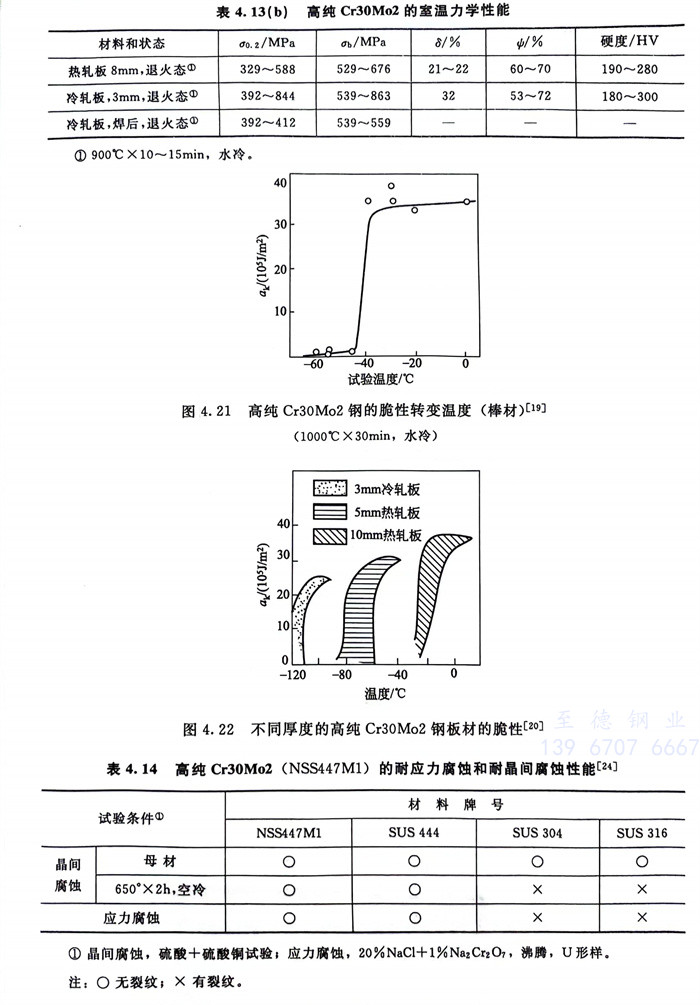

   一(yi)些(xie)試驗結果見表4.13（b）、圖(tu)4.21和(he)圖(tu)4.22。從圖(tu)中可知，高純(chun)Cr30Mo2的室溫(wen)韌(ren)性(xing)可達(da)105J／㎡（V形和(he)U形缺口）。脆性(xing)轉變溫(wen)度(du)3mm冷軋(ya)(ya)板(ban)可達(da)-100℃以下，而10mm熱軋(ya)(ya)板(ban)也可達(da)-20℃。

b. 耐腐(fu)蝕性能

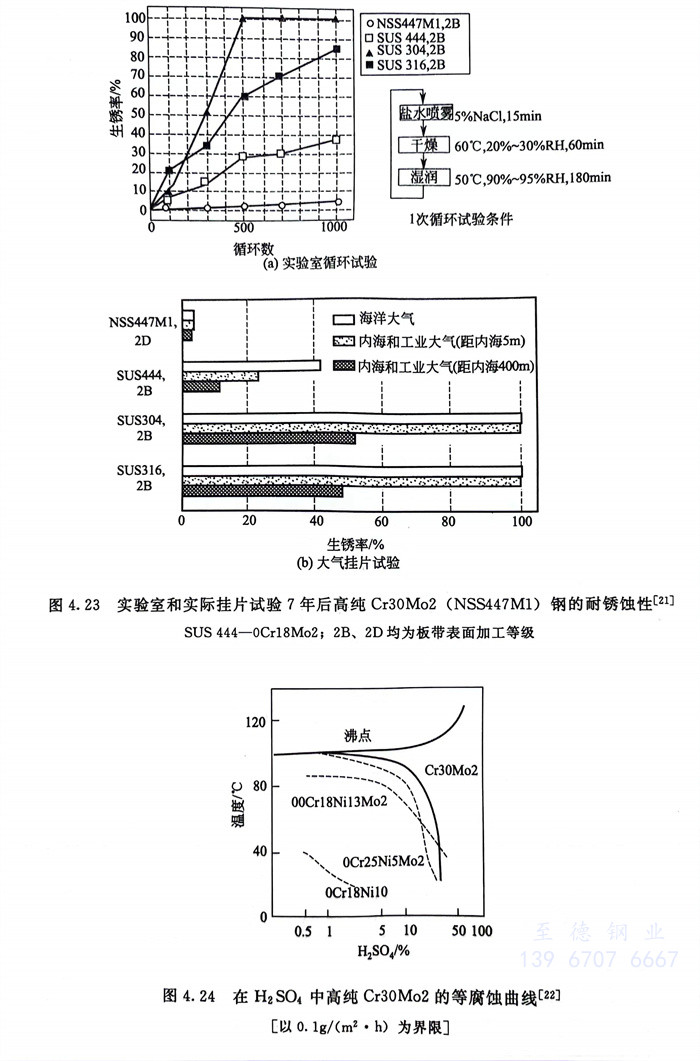

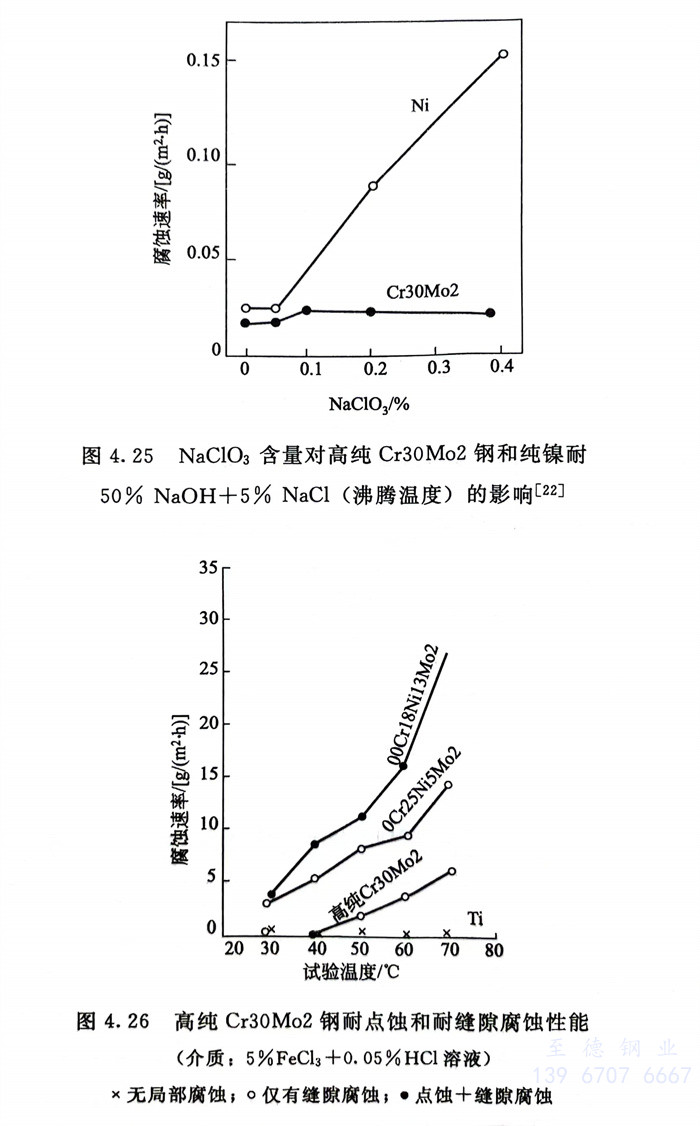

   在(zai)各(ge)種(zhong)大氣和各(ge)種(zhong)酸、堿、鹽(yan)介(jie)質中(zhong)，高純Cr30Mo2耐全面腐蝕(shi)和耐局部腐蝕(shi)性能(neng)均遠遠優于(yu)316型不銹鋼，在(zai)含氧化劑(ji)的NaOH中(zhong)優于(yu)純鎳(nie)，一些(xie)試(shi)驗結(jie)果見圖(tu)4.23～圖(tu)4.27和表4.14。

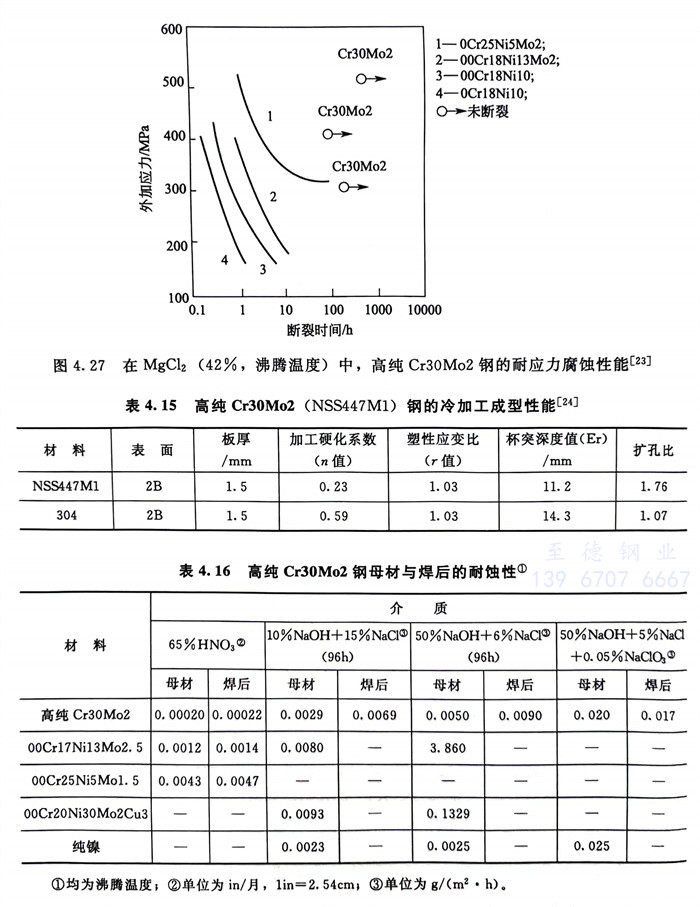

c. 冷成(cheng)型(xing)性和焊接性能

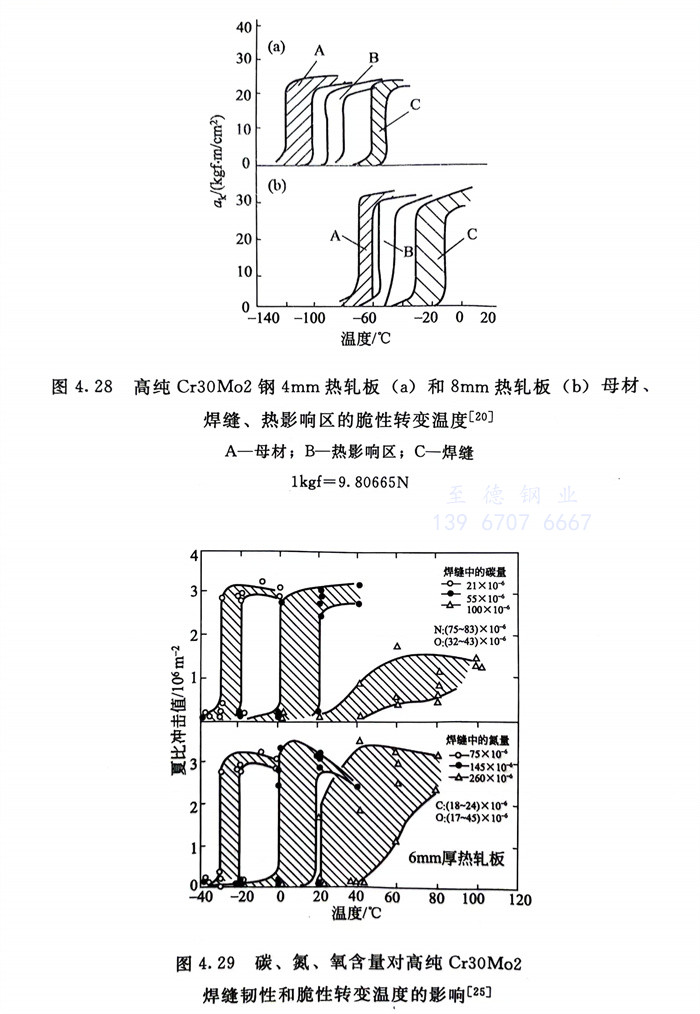

   表4.15列出了高純(chun)(chun)Cr30Mo2 1.5mm板材冷成(cheng)型性(xing)(xing)(xing)數據。試驗還表明，高純(chun)(chun)Cr30Mo2焊接性(xing)(xing)(xing)良(liang)好(hao)，焊后(hou)(hou)無(wu)晶間腐蝕傾向，在(zai)一些腐蝕介質中，焊前、焊后(hou)(hou)的耐蝕性(xing)(xing)(xing)無(wu)明顯差別（表4.16）；適宜(yi)截面(mian)尺寸(cun)的高純(chun)(chun)Cr30Mo2鋼焊后(hou)(hou)的韌(ren)性(xing)(xing)(xing)和脆(cui)(cui)性(xing)(xing)(xing)轉變溫度完全可(ke)滿(man)足使用的需求（見圖(tu)4.28）；但是，在(zai)焊接過程中，要采取措(cuo)施防(fang)止碳、氮等間隙元素(su)對焊縫(feng)的污(wu)染(ran)(ran)。圖(tu)4.29系因(yin)焊縫(feng)污(wu)染(ran)(ran)而引起的高純(chun)(chun)Cr30Mo2鋼焊后(hou)(hou)韌(ren)性(xing)(xing)(xing)的降低和脆(cui)(cui)性(xing)(xing)(xing)轉變溫度的升高。

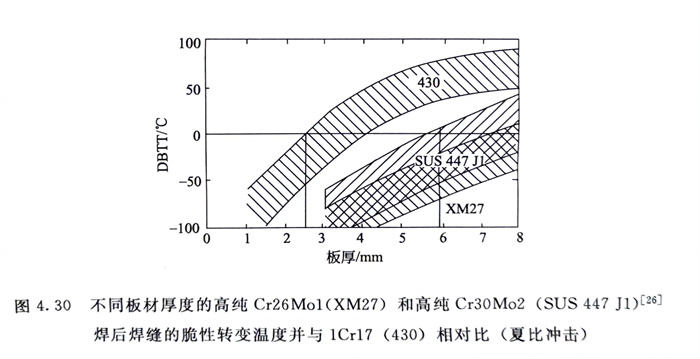

   圖4.30指出了1Cr17（430）和兩種高純鐵素體不銹鋼高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由(you)于薄截面尺(chi)寸的(de)高純Cr30Mo2（NSS447M1）綜(zong)合性能(neng)優(you)良，又不(bu)含鎳且成本低于0Cr17Ni12Mo2（316）不(bu)銹鋼，國(guo)外(wai)（例如日本）已用于沿海大型國(guo)際機(ji)場的(de)屋頂材料(liao)。
