國(guo)內(nei)牌(pai)號(hao)為0027Mo，國(guo)外VOD冶煉的牌(pai)號(hao)為UNS S 44625，日本牌(pai)號(hao)為SUS XM27。

a. 力學性能和脆(cui)性轉變溫度

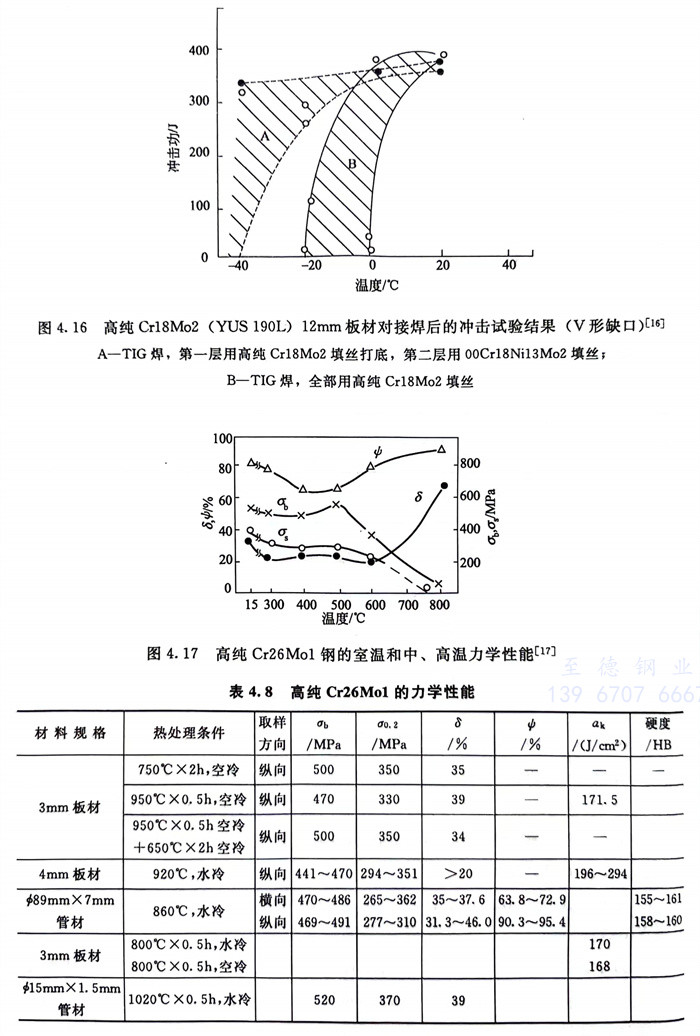

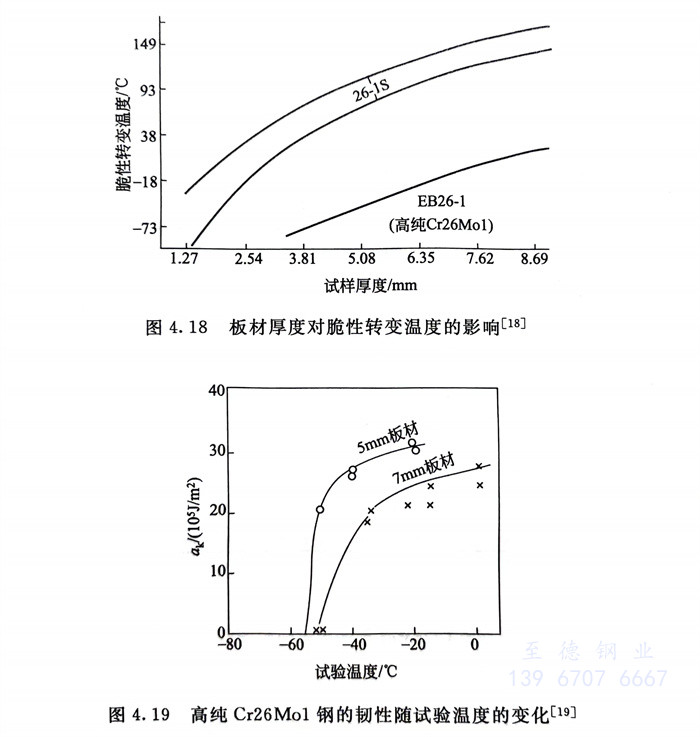

  力學性能見(jian)圖(tu)(tu)4.17和(he)表(biao)4.8。脆性轉變溫度見(jian)圖(tu)(tu)4.18和(he)圖(tu)(tu)4.19。一般認為高純Cr26Mo1截面尺寸適用于≤6mm或≤7mm板、帶材、管材。

b. 耐腐蝕性(xing)能

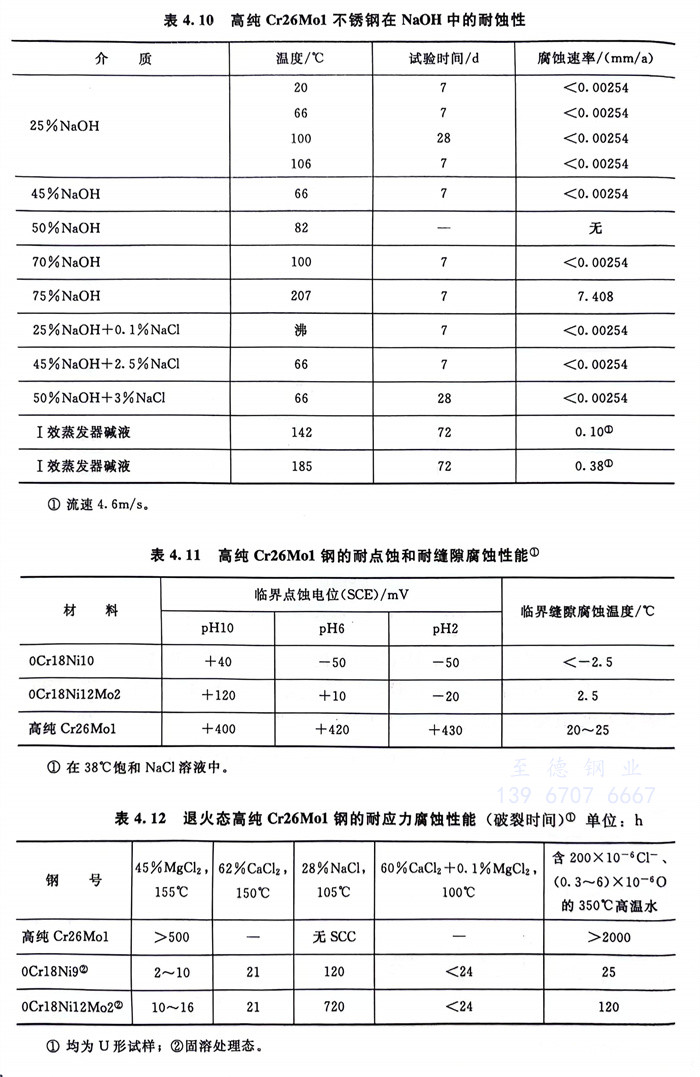

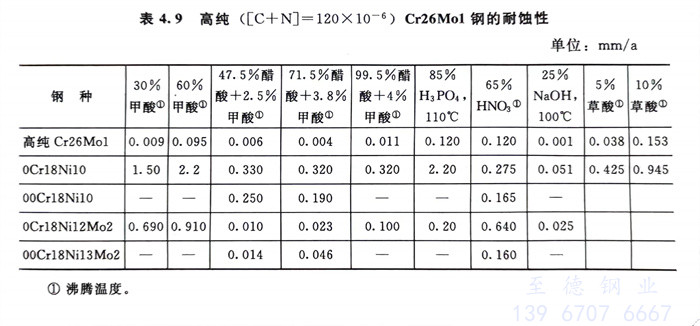

  高純Cr26Mo1耐(nai)(nai)蝕性優(you)(you)良，即使(shi)在65％沸(fei)騰HNO3和(he)NaOH中亦(yi)然（見表(biao)4.9和(he)表(biao)4.10）；在耐(nai)(nai)點(dian)蝕、耐(nai)(nai)縫隙腐蝕、耐(nai)(nai)應力腐蝕等局部腐蝕中均(jun)既優(you)(you)于0Cr18Ni10，也優(you)(you)于0Cr18Ni12Mo2。一些結果(guo)見表(biao)4.11和(he)表(biao)4.12。

c. 冷成型性(xing)(xing)和焊接性(xing)(xing)能(neng)

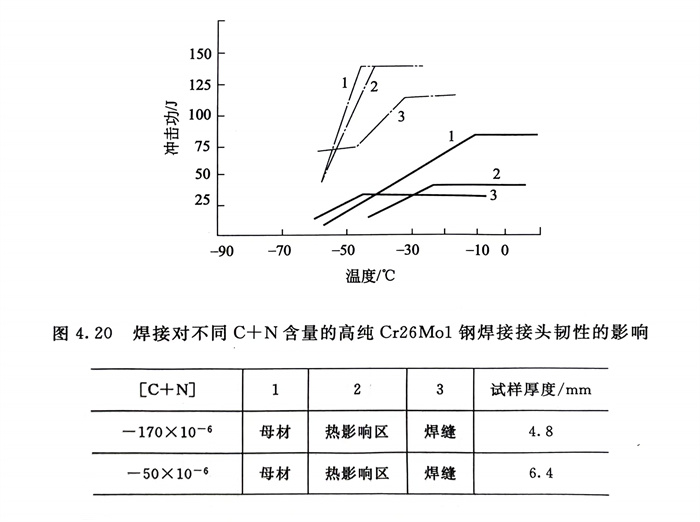

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧氏體(ti)不(bu)銹鋼小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
