1Cr18Ni9是18-8型不(bu)銹鋼最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近，由于此鋼含碳量高，一般沒有δ-鐵素體且奧氏體穩定，因此，此鋼更適于低溫和無磁等用途。

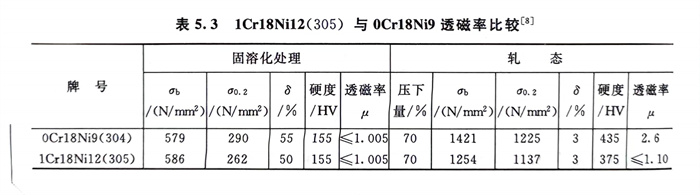

  1Cr18Ni12和(he)0Cr18Ni9Cu3，前者是(shi)通過提高1Cr18Ni9鋼的(de)鎳含量(liang)，使奧氏(shi)體(ti)(ti)更(geng)加(jia)(jia)穩定，經較大冷變(bian)(bian)形后，可(ke)基本上不(bu)產(chan)生馬氏(shi)體(ti)(ti)相變(bian)(bian)，既可(ke)使鋼的(de)冷加(jia)(jia)工硬(ying)化傾向小(xiao)(xiao)，更(geng)易于冷加(jia)(jia)工成型，減少中(zhong)間退火次數。同時，由于固(gu)溶(rong)態與(yu)軋態的(de)透(tou)磁率變(bian)(bian)化很小(xiao)(xiao)（表5.3），較0Cr18Ni9（304）更(geng)適于無(wu)磁用(yong)途。而0Cr18Ni9Cu3則系加(jia)(jia)入銅使奧氏(shi)體(ti)(ti)更(geng)加(jia)(jia)穩定，冷加(jia)(jia)工過程轉變(bian)(bian)為馬氏(shi)體(ti)(ti)的(de)敏(min)感(gan)性(xing)降低，從而使鋼的(de)冷作硬(ying)化傾向和(he)冷作速率以及冷開裂敏(min)感(gan)性(xing)下(xia)降，使此(ci)鋼在較小(xiao)(xiao)變(bian)(bian)形力作用(yong)下(xia)可(ke)獲得(de)最大的(de)冷變(bian)(bian)形，因此(ci)，0Cr18Ni9Cu3更(geng)適于緊固(gu)件和(he)深沖、深拉等用(yong)途。圖5.8和(he)圖5.9系一些試驗結果。

  Y1Cr18Ni9是(shi)(shi)通過調(diao)整鋼中(zhong)P（≤0.20％）和S（≥0.15％）含量，而Y1Cr18Ni9Se則(ze)是(shi)(shi)通過調(diao)整1Cr18Ni9 鋼中(zhong)P（≤0.20％）和S（≥0.60％ ）并加入Se（≥0.15％），以(yi)使鋼具(ju)有優良的冷(leng)切削加工性。
