此類不銹(xiu)鋼(gang)有：0Cr17Ni12Mo2（316），0Cr17Ni12Mo2N（316N）、00Cr17Ni14Mo2(316L)、00Cr17Ni13Mo2N(316LN)、0Cr19Ni13Mo3(317)、00Cr19Ni13Mo3(317L),、0Cr17Ni12Mo2Ti(316Ti)、0Cr17Ni12Mo2Nb(316Nb)、00Cr18Ni14Mo2Cu2(SUS 316J1L)。

  0Cr17Ni12Mo2（316）是最常用的含鉬的鉻鎳奧氏體不(bu)銹(xiu)鋼(gang)，其產量在鉻鎳奧氏體不銹鋼中僅次于前述的0Cr18Ni9（304）。

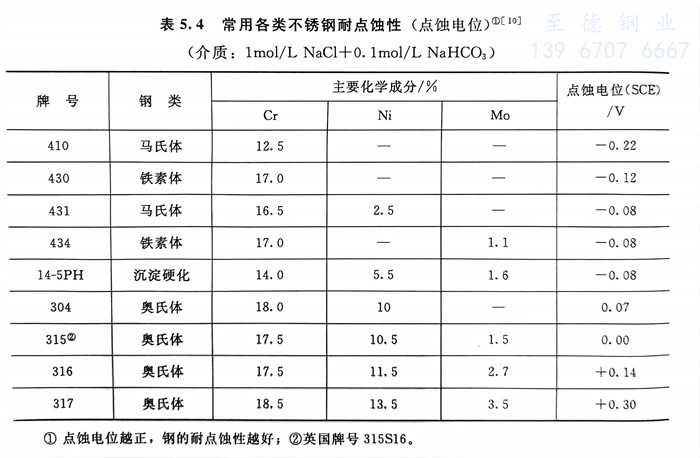

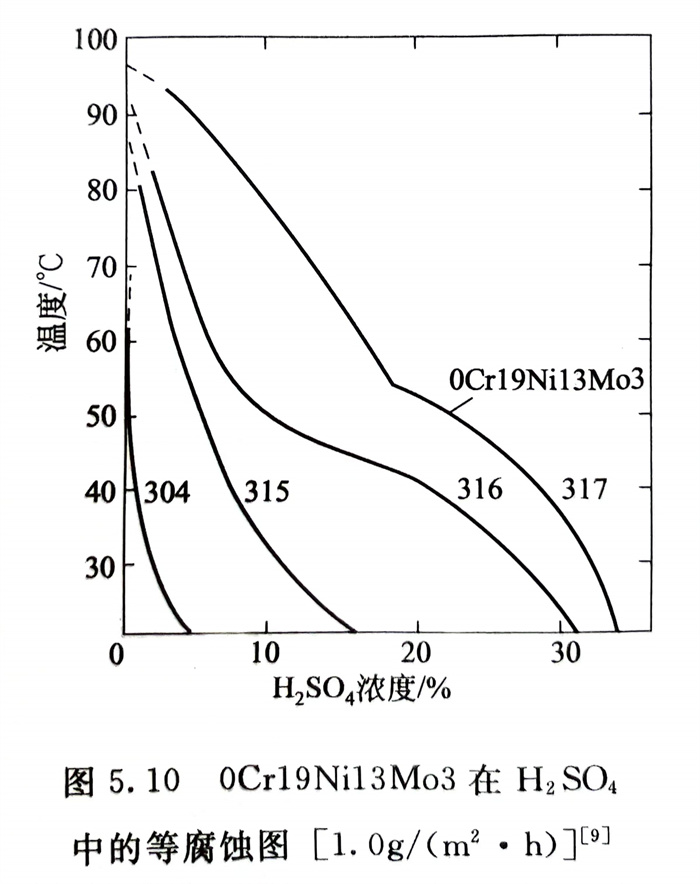

  在前述18-8型鉻鎳奧氏體不銹鋼基礎上分別加入2％～3％和3％～4％Mo，主要是為了提高鋼的耐蝕性，特別是擴大了耐還原性酸，如H₂SO4（圖5.10）、  和有機酸，如醋酸、甲酸等的耐全面腐蝕性及耐氯化物點蝕（見表5.4）和縫隙腐蝕的性能。而且隨鋼中鉬量的增加，在海洋性大氣和海水中的耐蝕性也有所提高，在含Cl的水介質中，0Cr17Ni12Mo2（316）的耐應力腐蝕范圍較0Cr18Ni9（304）明顯擴大（見前面圖5.6）。

  17-12-Mo型(xing)鋼較18-8型(xing)鋼的(de)(de)含鎳量(liang)適量(liang)提高(gao)，其目的(de)(de)是平衡(heng)由于加入(ru)強(qiang)烈形成(cheng)鐵素體(ti)元素2％～4％Mo的(de)(de)作用，以保證鋼具(ju)有單一(yi)、穩(wen)定的(de)(de)奧氏體(ti)組(zu)(zu)織。含氮的(de)(de)17-12-Mo型(xing)鋼，如0Cr17Ni12Mo2N和00Cr17Ni13Mo2N比不含氮的(de)(de)鋼具(ju)有更(geng)高(gao)的(de)(de)強(qiang)度和更(geng)穩(wen)定的(de)(de)奧氏體(ti)組(zu)(zu)織以及更(geng)佳(jia)的(de)(de)耐蝕性。

  超低(di)碳17-12-Mo型(xing)鋼，如00Cr17Ni14Mo2和(he)00Cr17Ni13Mo3以及含(han)鈦、鈮的0Cr17Ni12Mo2Ti和(he)0Cr17Ni12Mo2Nb均具有良好的耐(nai)敏(min)化態晶間腐蝕性能(neng)，可用(yong)于大(da)截面尺(chi)寸的焊(han)接件用(yong)途(tu)。

  17-12-Mo型(xing)鉻鎳奧氏(shi)體不(bu)銹鋼仍具有優良的(de)塑、韌性(xing)和焊接性(xing)，由于鉬的(de)加入(ru)，鋼的(de)室溫(wen)強度和高溫(wen)強度有所(suo)增加，但(dan)冷成型(xing)性(xing)較18-8型(xing)鉻鎳奧氏(shi)體不(bu)銹鋼有所(suo)降(jiang)低。

  0Cr18Ni14Mo2Cu2鋼(gang)由(you)于鉬與銅復合的(de)作用，此鋼(gang)耐稀硫酸等還(huan)原性(xing)酸介質能力較單(dan)獨(du)加(jia)鉬者又(you)有所(suo)提高，由(you)于銅的(de)存在，此鋼(gang)的(de)冷成型性(xing)也有所(suo)改善(shan)，但熱加(jia)工(gong)性(xing)稍有降低(di)。
