在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹(xiu)鋼的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧氏體不銹鋼為例作一簡述。

  在鉻鎳奧氏(shi)體不銹(xiu)(xiu)鋼(gang)(gang)，特(te)別是常用的(de)1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等牌號中，固溶態常常存在少量δ-鐵素(su)體。少量δ-鐵素(su)體，例如，4％～10％，對焊接(jie)材(cai)料而(er)言，由于它能降低鉻鎳奧氏(shi)體不銹(xiu)(xiu)鋼(gang)(gang)焊接(jie)熱裂敏(min)感性(xing)，因而(er)是有益(yi)的(de)。但少量δ-鐵素(su)體又常常給鉻鎳奧氏(shi)體不銹(xiu)(xiu)鋼(gang)(gang)帶來一些危害。

①. 使鋼的熱塑性降低

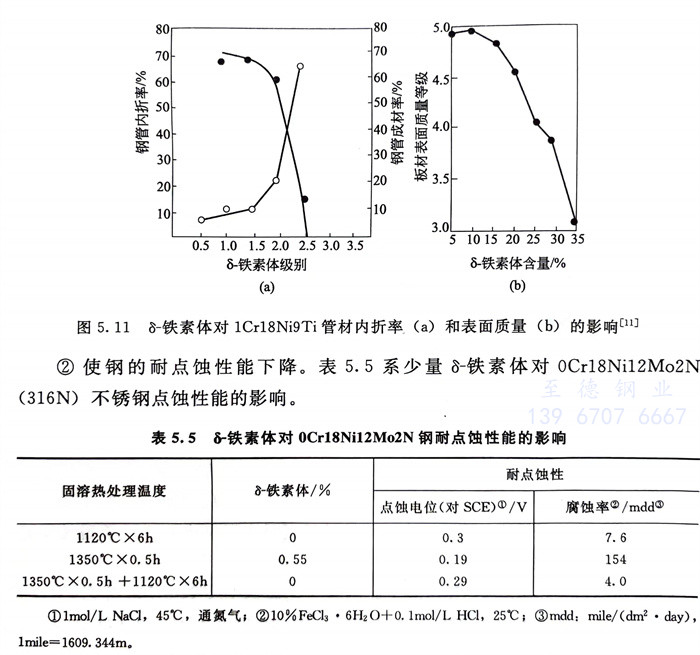

   鋼的表面(mian)缺(que)陷增多(duo)，不僅修磨量增加，而且會使成品率下降(jiang)，見(jian)圖5.11。  圖(tu)5.11 δ-鐵素體對1Cr18Ni9Ti管材內折率（a）和表面質(zhi)量（b）的影(ying)響(xiang)

②. 使鋼的耐(nai)點蝕性能下降

    表(biao)5.5系少量δ-鐵(tie)素體對0Cr18Ni12Mo2N （316N）不銹鋼(gang)點(dian)蝕(shi)性能的影響。 表5.5 δ-鐵素體對0Cr18Ni12Mo2N鋼耐(nai)點(dian)蝕性(xing)能的影響(xiang)

 ③. 可引起不銹鋼的選擇性(xing)腐(fu)蝕(shi)

      國(guo)內、外在大型尿素(su)生產(chan)設備用(yong)的00Cr17Ni14Mo2不銹鋼中，曾(ceng)發現δ-鐵素(su)體(ti)的優先腐蝕，因此(ci)，尿素(su)級不銹鋼中δ量要求(qiu)≤0.6％。

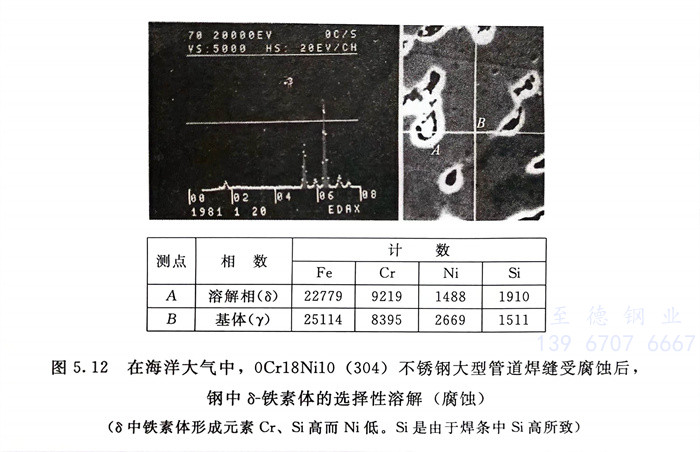

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不銹鋼管(guan)道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影響鋼(gang)的低溫和無磁性能(neng)

      這主要(yao)與δ-鐵素(su)體(ti)有磁性且隨鋼中(zhong)δ-鐵素(su)體(ti)量的(de)增(zeng)加，鋼的(de)低溫韌性下降(jiang)有關(guan)。為此，無磁和低溫（特別是超低溫）用途中(zhong)要(yao)嚴格控制鋼中(zhong)的(de)δ-鐵素(su)體(ti)的(de)數(shu)量。
