高鉬奧(ao)氏體不銹鋼中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和00Cr18Ni16Mo5N 由于(yu)比前述17-12-Mo型鋼(gang)含鉬量(liang)更高(gao)，因而(er)在耐(nai)還原性(xing)(xing)酸和耐(nai)局部腐蝕方面(mian)，性(xing)(xing)能又有(you)進(jin)一步提高(gao)，可用于(yu)更加苛(ke)刻的腐蝕環境中(zhong)。含氮00Cr18Ni16Mo5N鋼(gang)，由于(yu)氮的加入，奧氏體更加穩定，與00Cr18Ni16Mo5相(xiang)比，不僅耐(nai)蝕性(xing)(xing)提高(gao)且(qie)由于(yu)鋼(gang)中(zhong)σ（X）等脆性(xing)(xing)相(xiang)析出也受到了一定抑制。

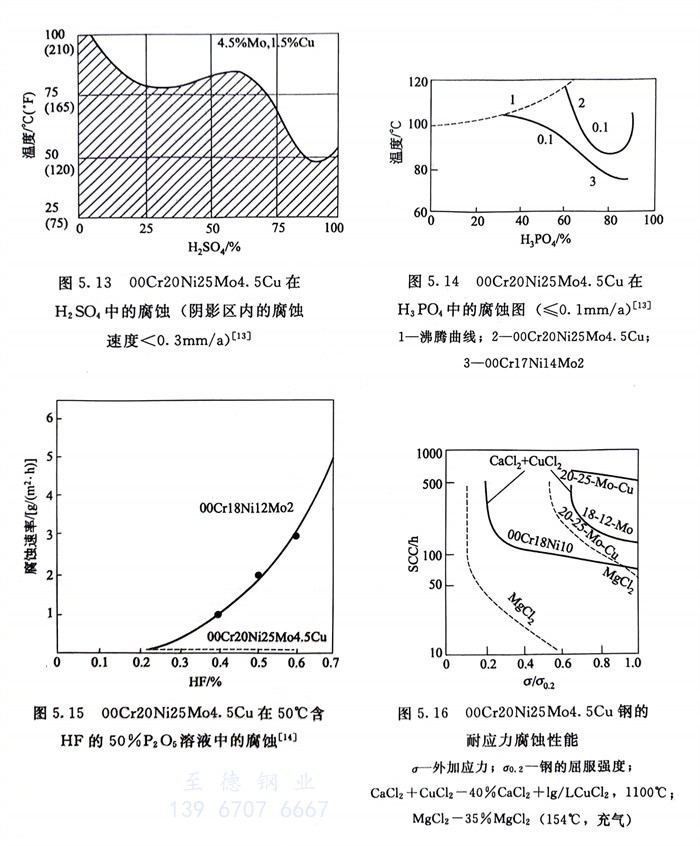

  00Cr20Ni25Mo4.5Cu 由于此鋼含(han)有(you)更高的Cr、Ni、Mo等元素，加之鉬與銅的復合(he)作用，使(shi)00Cr20Ni25Mo4.5Cu既在(zai)(zai)  、甲酸、乙酸等腐(fu)(fu)蝕介質中(zhong)耐(nai)(nai)全面(mian)腐(fu)(fu)蝕，又在(zai)(zai)含(han)CI水介質中(zhong)耐(nai)(nai)點蝕、縫隙腐(fu)(fu)蝕和應(ying)力腐(fu)(fu)蝕的能(neng)力有(you)顯著提高，圖(tu)5.13～圖(tu)5.16系在(zai)(zai)不同溫度  和含(han)F-50％  中(zhong)耐(nai)(nai)全面(mian)腐(fu)(fu)蝕及在(zai)(zai)氯(lv)化物水介質中(zhong)耐(nai)(nai)應(ying)力腐(fu)(fu)蝕的試驗結果。可以看出(chu)，00Cr20Ni25Mo4.5Cu又比18-12-2型不銹鋼的耐(nai)(nai)蝕范圍有(you)所擴大(da)。

   當Cr17Ni14Mo2和Cr17Ni13Mo3以(yi)及00Cr18Ni14Mo2等耐(nai)蝕性不(bu)(bu)能(neng)滿足使用(yong)要求時，此類含鉬約4.5％的高鉬不(bu)(bu)銹鋼則(ze)是可供選擇的理想牌(pai)號(hao)。
