由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用，而奧氏體不銹(xiu)鋼的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時不加錳又可防止加入大量錳所帶來的負面影響。為此，國外也在開發無錳高氮的節鎳和無鎳奧氏體不銹鋼并取得了進展。

   國外(wai)用加(jia)壓(ya)電(dian)渣(zha)爐冶(ye)煉了高氮（0.5％～1.5％N）無錳節鎳(nie)的(de)(de)Cr-Mo-Ni-N 和無錳無鎳(nie)的(de)(de)Cr-Mo-N不銹鋼(gang)并研究了它們的(de)(de)性能（見(jian)圖(tu)5.37～圖(tu)5.39）。

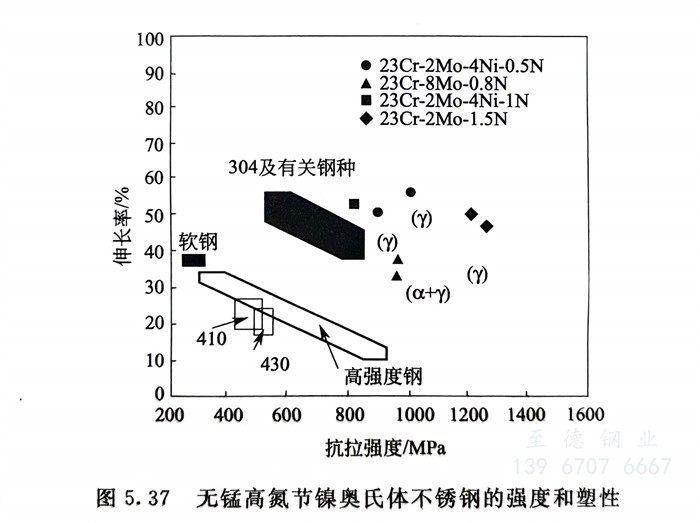

   從圖5.37 的(de)結果可(ke)知，它們強度高，塑性好，室(shi)溫固(gu)溶態抗拉強度可(ke)達≥1000MPa 或≥1200MPa，而伸長率δ則仍(reng)達40％～60％。

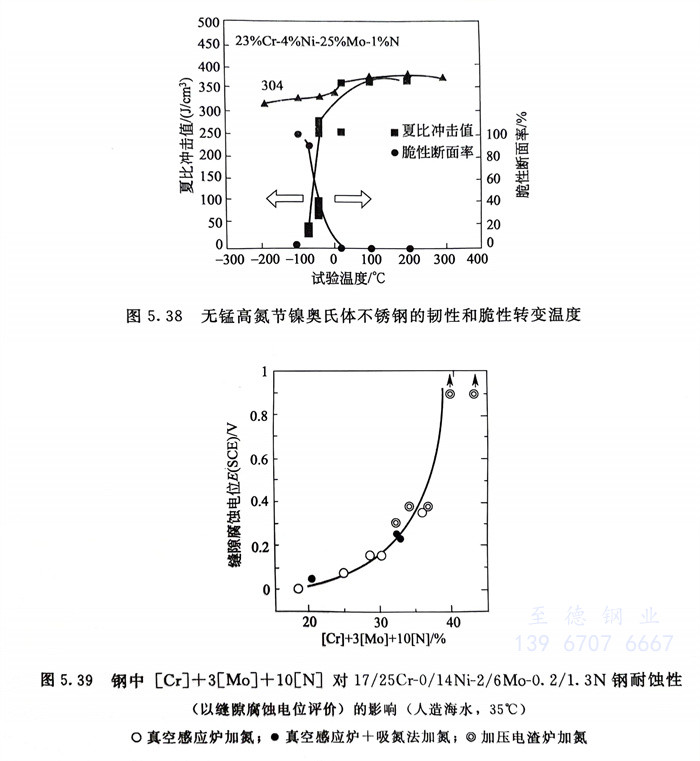

   從(cong)圖(tu)5.38可(ke)知(zhi)，它們雖然有脆性(xing)轉變(bian)溫(wen)度，但可(ke)低到-50℃，同時，室溫(wen)韌性(xing)良(liang)好，且與18-8鉻(ge)鎳奧氏體不銹鋼相當。

   從(cong)圖5.39可(ke)知(zhi)，由(you)于鉻(ge)、鉬、氮含(han)量高，它們(men)在海水中(zhong)具有良好的耐縫隙腐(fu)蝕(shi)性能。

   為了獲得良好的耐蝕性，鋼中殘余氧量應在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
