試驗和實際應用表明，Cr21和Cr22型經濟型雙相不銹鋼管其耐蝕性以取代304和304L型鉻鎳奧氏體不(bu)銹(xiu)鋼(gang)管(guan)為主，而SAF 2304代替對象則除了304和304L外，在一些條件下，還可代用316、316L；含鉬的ATI2003則填補了316與SAF 2205之間的空白，可代316、316L，甚至317L，但耐蝕性低于SAF2205，下面是部分結果。
一、全面腐蝕

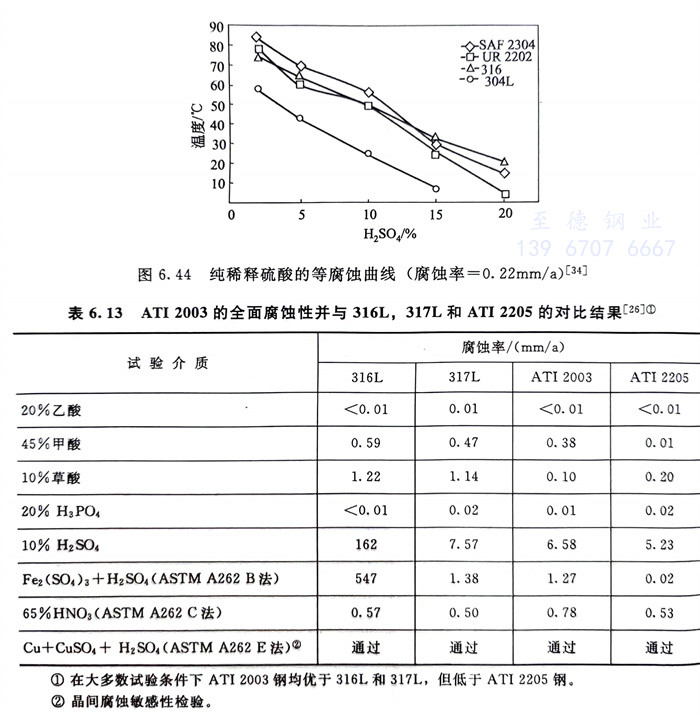

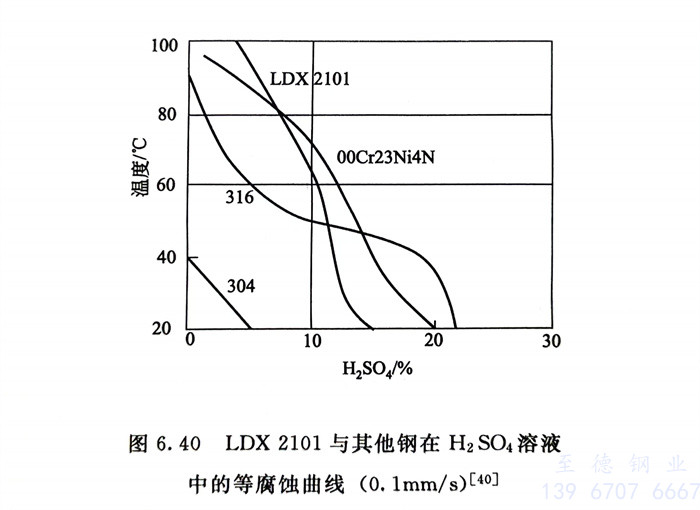

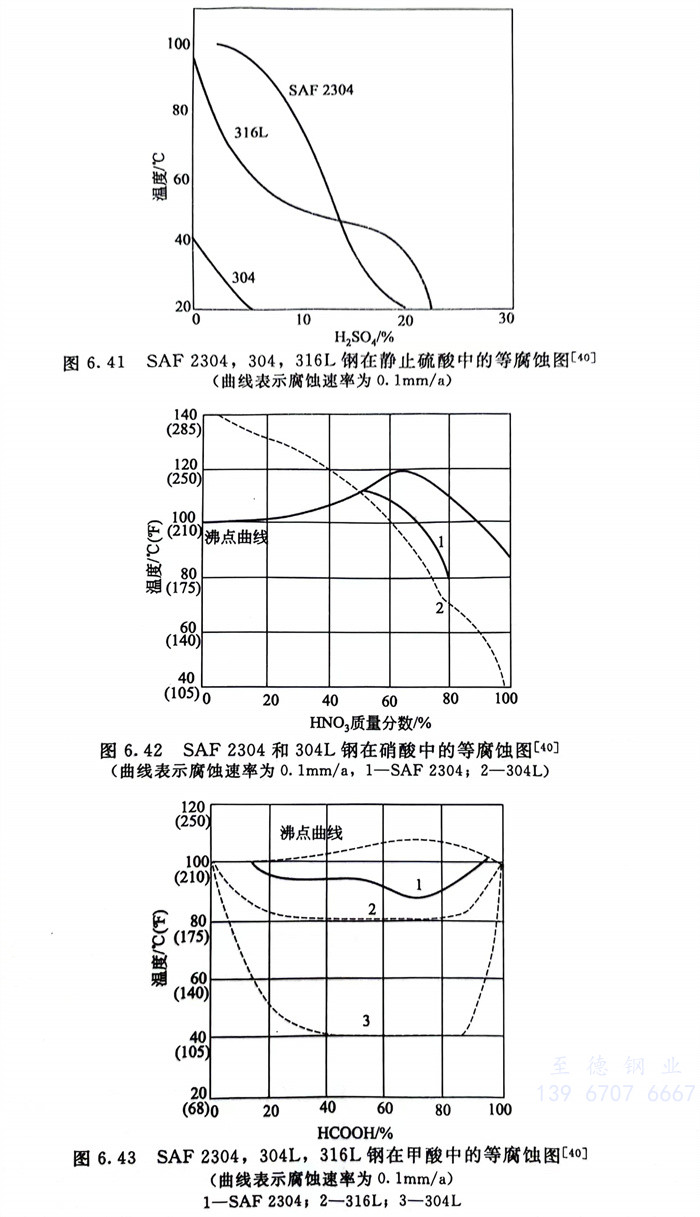

圖6.40～圖6.44和(he)表6.13系LDX 2101，UR 2202，SAF 2304和(he) ATI 2003在一些(xie)酸溶液中的腐蝕試驗結(jie)果。
將UR 2202的熱(re)軋中板焊接后(hou)進行表面(mian)機(ji)加工、噴(pen)丸(wan)和噴(pen)砂后(hou)再(zai)拋光等(deng)表面(mian)處理后(hou)，置于農村大氣(qi)和工業大氣(qi)中一(yi)年后(hou)均未見有銹蝕產(chan)生(sheng)。
二、晶(jing)間腐蝕(shi)

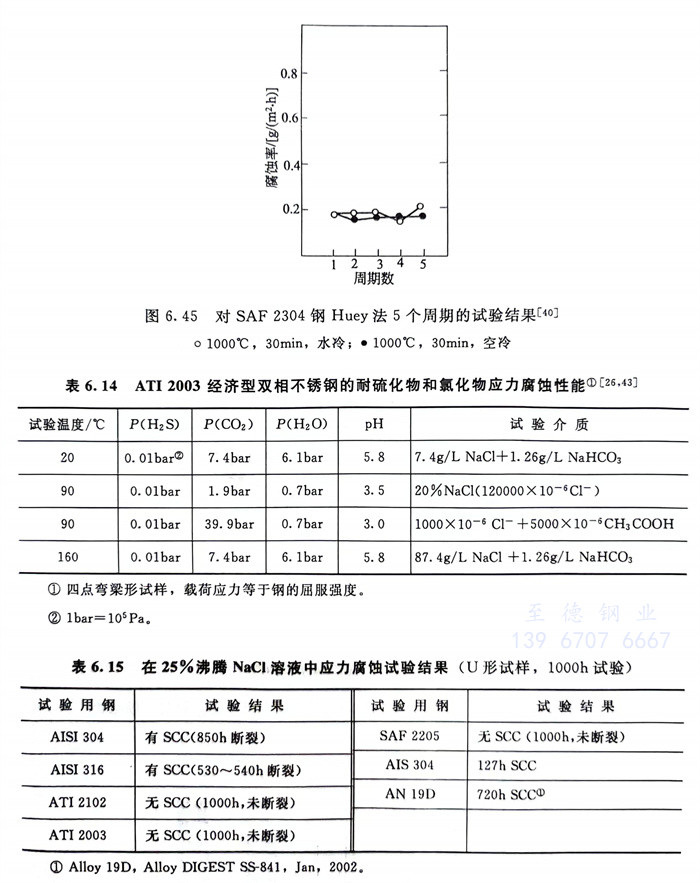

所(suo)有經(jing)濟型雙(shuang)相不銹鋼管(guan)由于均(jun)(jun)(jun)為超低碳(tan)型（C量0.02％～0.03％）且(qie)均(jun)(jun)(jun)含有氮(dan)，加之(zhi)均(jun)(jun)(jun)具有a／γ近于1的(de)雙(shuang)相結構，因而晶(jing)間(jian)(jian)腐(fu)蝕(shi)敏(min)感性很低。經(jing)標準(zhun)晶(jing)間(jian)(jian)腐(fu)蝕(shi)試驗檢(jian)(jian)查均(jun)(jun)(jun)無晶(jing)間(jian)(jian)腐(fu)蝕(shi)傾向。表(biao)6.13中有ATI 2003經(jing)ASTM A262 E法(fa)檢(jian)(jian)查和圖6.45中系SAF 2304用Huey法(fa)檢(jian)(jian)查的(de)結果，可以看出均(jun)(jun)(jun)獲通過。
三、應力(li)腐蝕（SCC）

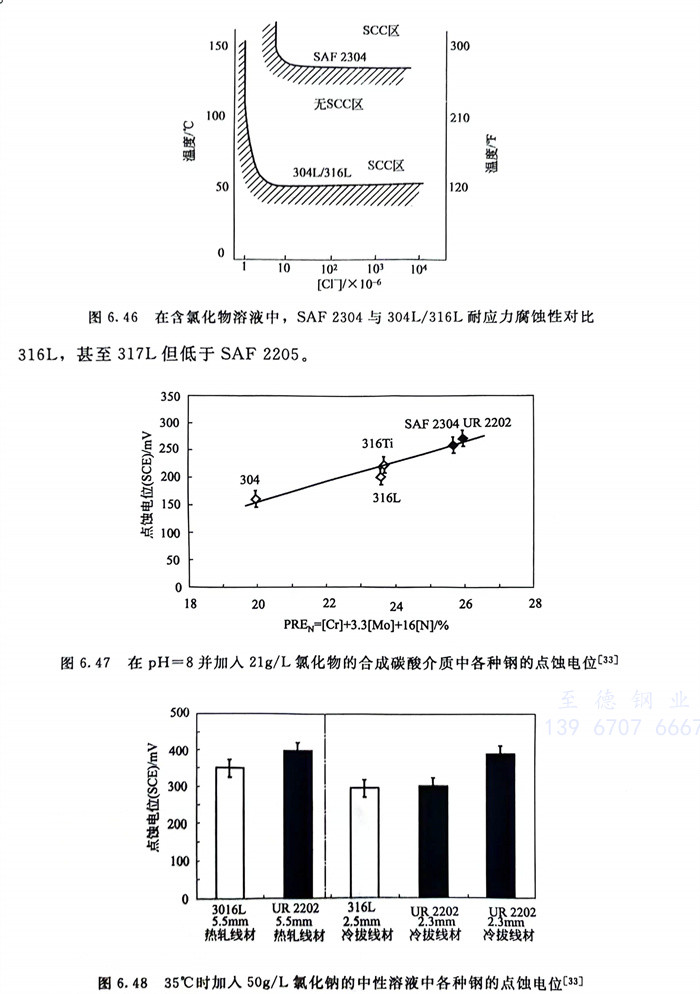

具有良(liang)好的(de)耐氯化物應(ying)力腐蝕性是現代雙(shuang)相不銹鋼管的(de)共同特點，經濟型雙(shuang)相不銹鋼也不例外(wai)。表(biao)(biao)6.14、表(biao)(biao)6.15和圖(tu)6.46系一(yi)些試驗結果(guo)。表(biao)(biao)6.15的(de)結果(guo)系在(zai)模擬的(de)海(hai)洋平臺油氣生產介質中(zhong)進(jin)行的(de)40天試驗，ATI 2003鋼無應(ying)力腐蝕產生。
四、點蝕(shi)和縫隙腐蝕(shi)

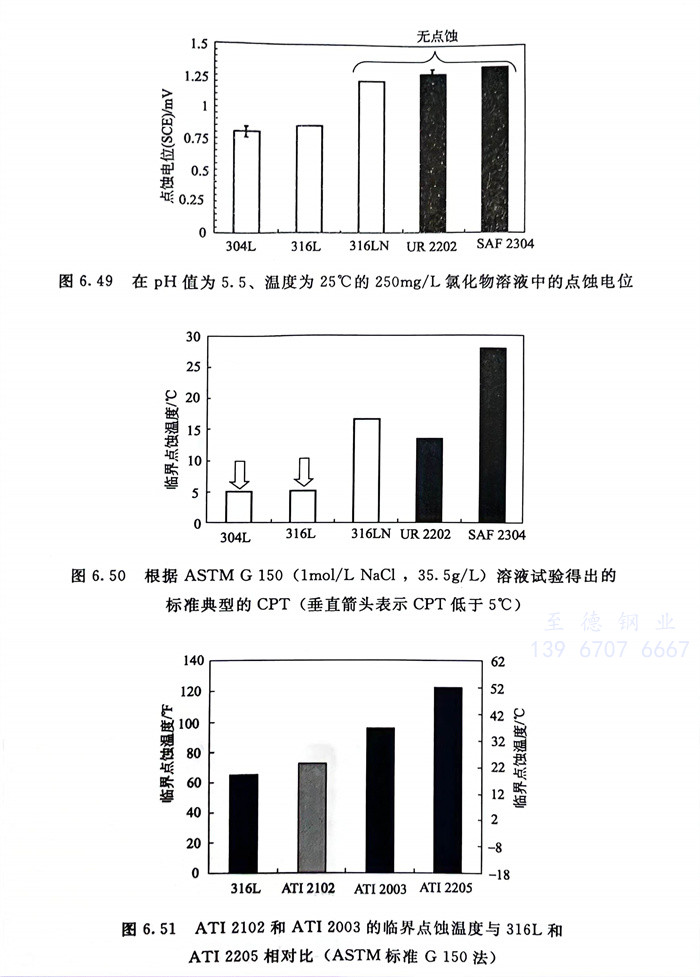

圖(tu)6.47～圖(tu)6.54系(xi)在一些介質(zhi)中，經濟(ji)型雙相(xiang)不銹鋼管的(de)點蝕(shi)(shi)電位、點蝕(shi)(shi)溫度(du)和臨界(jie)縫隙(xi)腐蝕(shi)(shi)電位以此來評價鋼的(de)耐(nai)點蝕(shi)(shi)和耐(nai)縫隙(xi)腐蝕(shi)(shi)性能(neng)并與(yu)常用的(de)幾種鉻鎳奧氏體不銹鋼的(de)對比。從這(zhe)些結果可以看出，在相(xiang)同試驗條件下，ATI 2102、UR 2202、SAF 2304 可與(yu)304、316、316L相(xiang)當，ATI 2003可優于316L ，甚至317L 但低于 SAF2205 。
前面圖5.34還指(zhi)出(chu)LDX 2101 鋼在(zai)1mol/L NaCl、25℃溶液中耐點蝕(shi)性與(yu)304,430，AISI201不銹鋼以(yi)(yi)及以(yi)(yi)錳代鎳(nie)的低(di)(di)鉻、低(di)(di)鎳(nie)的J1，J4鋼的對比結(jie)果(guo)，顯(xian)示出(chu)了Cr21型(xing)經濟(ji)型(xing)雙(shuang)相不銹鋼的優異性。
