奧氏體沉淀硬化不銹鋼系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不銹鋼(gang)，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼(gang)的(de)(de)商業(ye)牌號(hao)為A286，鋼(gang)中(zhong)還含(han)有少量（0.003％～0.01％）強(qiang)化元素(su)硼，此(ci)鋼(gang)固溶時效(xiao)態的(de)(de)室溫抗張強(qiang)度(du)可達1000MPa，而屈服(fu)強(qiang)度(du)則可達600MPa，除(chu)高溫（約750℃）耐蝕(shi)條件(jian)下應用外(wai)，由于(yu)此(ci)鋼(gang)既耐腐(fu)蝕(shi)，而且又具有較高的(de)(de)硬度(du)（HRC約30），因此(ci)，也(ye)可用于(yu)耐磨蝕(shi)且韌性(xing)要求高的(de)(de)環境中(zhong)。

  0Cr15Ni25Ti2MoAlV鋼的(de)室溫(wen)和高(gao)溫(wen)瞬時(shi)力(li)學性(xing)能以(yi)及(ji)沖擊韌性(xing)分(fen)別見表(biao)(biao)7.5、表(biao)(biao)7.6和表(biao)(biao)7.7。其斷裂韌性(xing)見表(biao)(biao)7.8。

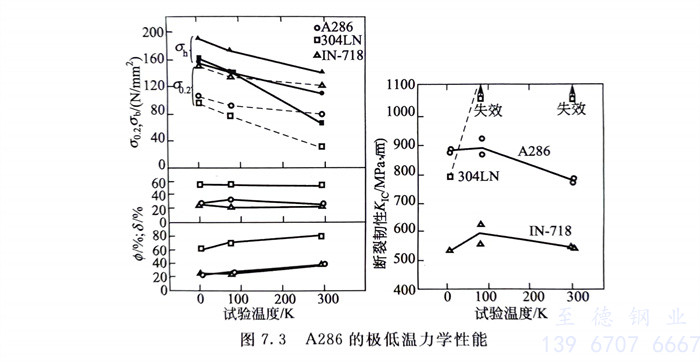

  圖(tu)7.3 還給出了低溫(wen)和極(ji)低溫(wen)度下0Cr15Ni25Ti2MoAIV鋼的(de)力學性能并與304LN（00Cr19Ni10N）和鎳基高(gao)溫(wen)合金 Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖(tu)中IN-718）相比(bi)較的(de)結果(guo)。可(ke)以看出：0Cr15Ni25Ti2MoA1V不僅可(ke)作為耐蝕、熱強(qiang)材料(liao)，耐磨(mo)蝕材料(liao)和高(gao)強(qiang)度無磁(ci)材料(liao)（具有穩(wen)定的(de)單(dan)一奧氏體組織(zhi)），而且還可(ke)作為優良的(de)低溫(wen)、極(ji)低溫(wen)材料(liao)，但(dan)是(shi)，與其他(ta)類(lei)型(xing)沉淀硬(ying)(ying)化(hua)不銹鋼相比(bi)，奧氏體沉淀硬(ying)(ying)化(hua)不銹鋼的(de)強(qiang)度偏低。

  奧氏體(ti)沉淀硬化不(bu)銹(xiu)鋼，在固溶態易(yi)冷(leng)(leng)加工成型，但冷(leng)(leng)作硬化速度較(jiao)快。

  奧(ao)氏(shi)體(ti)沉(chen)淀(dian)硬(ying)化不銹鋼的(de)焊(han)接性較好(hao)，固溶態(tai)焊(han)接時(shi)與半(ban)奧(ao)氏(shi)體(ti)沉(chen)淀(dian)硬(ying)化不銹鋼固溶態(tai)的(de)焊(han)接性相當(dang)(dang)，焊(han)前不需預熱，焊(han)后不需熱處理，但(dan)當(dang)(dang)厚板(ban)焊(han)接時(shi)，冷卻過(guo)程中在收縮應(ying)力的(de)作用下，對產生熱裂(lie)紋敏(min)感。

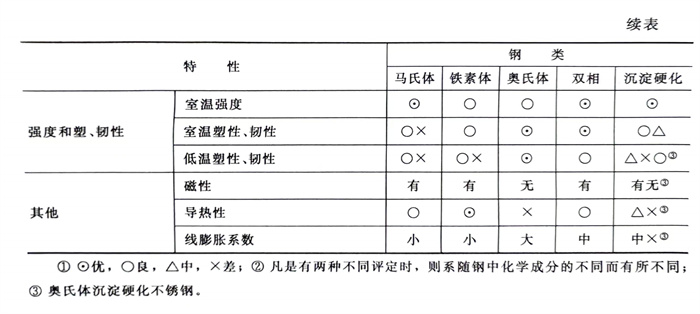

  下面的附表系前面所(suo)述(shu)五大類不銹鋼性能特點(dian)的簡要匯總，供讀者參考。
