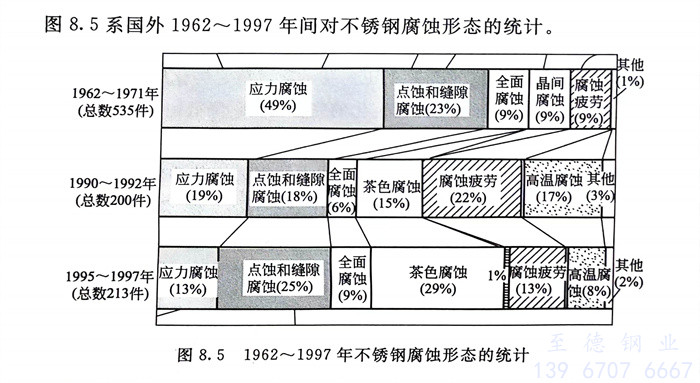

圖8.5系國外 1962~1997 年對不銹鋼管腐蝕形態的統計

 從(cong)圖8.5中可以得出以下結論：

  ①. 腐(fu)(fu)(fu)(fu)蝕(shi)形式主要有全面腐(fu)(fu)(fu)(fu)蝕(shi)、晶(jing)間腐(fu)(fu)(fu)(fu)蝕(shi)、點蝕(shi)和縫隙腐(fu)(fu)(fu)(fu)蝕(shi)、應力腐(fu)(fu)(fu)(fu)蝕(shi)、腐(fu)(fu)(fu)(fu)蝕(shi)疲(pi)勞(lao)以及高溫腐(fu)(fu)(fu)(fu)蝕(shi)。

  ②. 全面腐蝕中，新(xin)出(chu)現的茶色腐蝕增長(chang)迅(xun)速。由(you)于茶色腐蝕一(yi)般(ban)僅為表面變色并(bing)不影(ying)響(xiang)不銹鋼(gang)設備結構的完整性(xing)和使用(yong)壽(shou)命；但從美學角(jiao)度，則影(ying)響(xiang)很大。

  ③. 晶間腐(fu)蝕大量減少，1990年以后已很少出現。

  ④. 1962～1971年(nian)大(da)量存在的應(ying)力腐蝕（占(zhan)49％）1990年(nian)以(yi)來(lai)也顯(xian)著降低，但仍占(zhan)有較(jiao)高的比例（10％以(yi)上(shang)）。

  ⑤. 點(dian)蝕和縫(feng)隙腐(fu)蝕有增長趨(qu)勢。

  ⑥. 腐蝕疲勞和高(gao)溫腐蝕事例，雖(sui)然(ran)1990～1992年間有顯(xian)著增加，但1995～1997年已有所減少。
