一、現象

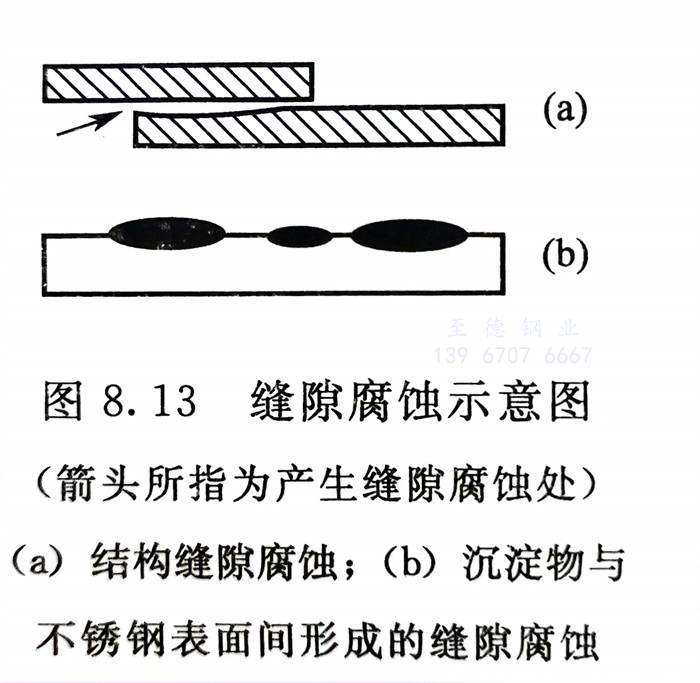

   不銹鋼由于設備、構件結構上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不銹(xiu)鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質作用下，會在縫隙處優先產生點狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺不銹鋼管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二、原因(yin)

   在(zai)含有(you)Cl-等的水(shui)介質中，由于縫隙內介質溶液（a）結構縫隙腐蝕；（b）沉淀(dian)物與的酸化（Cl-濃度增加，pH值下降）、缺氧而引(yin)起的不銹(xiu)鋼表面間形成的縫隙腐蝕鈍(dun)化膜的局部破壞（氧濃差電池，縫隙缺氧）。

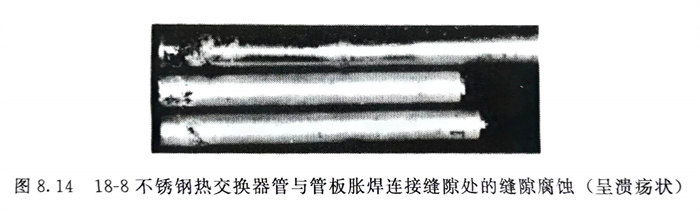

   圖8.14 18-8不(bu)銹鋼熱交換器管(guan)與(yu)管(guan)板脹(zhang)焊連接縫隙處的(de)縫隙腐蝕（呈潰瘍狀）

三、防止措施(shi)

   消除縫(feng)隙(xi)(xi)。最根本的(de)(de)是從結構設計上避免存在縫(feng)隙(xi)(xi)入手，對換熱(re)設備不銹鋼管與管板(ban)連(lian)接處的(de)(de)縫(feng)隙(xi)(xi)，對法(fa)蘭(lan)、墊圈、螺栓、鉚(liu)釘的(de)(de)間隙(xi)(xi)，要采取適宜措施(shi)加以防止。

   定(ding)期清(qing)洗并(bing)在(zai)海(hai)水等環境中保持流速(su)≥1.5m／s，防止(zhi)污物（包(bao)括(kuo)海(hai)生物）在(zai)鋼(gang)的表面堆(dui)積。

   選用(yong)耐(nai)縫隙(xi)腐蝕(shi)的高鉻(ge)、鉬(mu)和(he)(he)高鉻(ge)、鉬(mu)、氮不(bu)銹鋼。圖8.15中的結(jie)果(guo)僅提供耐(nai)點(dian)蝕(shi)和(he)(he)耐(nai)縫隙(xi)腐蝕(shi)選用(yong)不(bu)銹鋼的大致思路。同時可看出，為解(jie)決縫隙(xi)腐蝕(shi)，從(cong)選材入(ru)手要比(bi)解(jie)決點(dian)蝕(shi)更加困難，且經濟上(shang)的代價會更高。

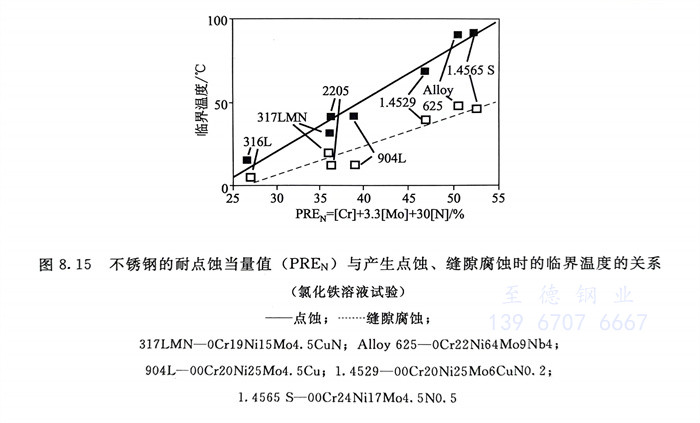

   圖8.15 不銹鋼的耐點蝕當量值（PREN）與產生(sheng)點蝕、縫隙(xi)腐蝕時(shi)的臨(lin)界溫度的關系
