一(yi)、來(lai)源

   廢鋼，包括返回鋼和生鐵等(deng)；鐵合金，包括鎳(nie)、海綿鐵等(deng)以及(ji)脫氧劑(ji)和造渣材料(liao)。

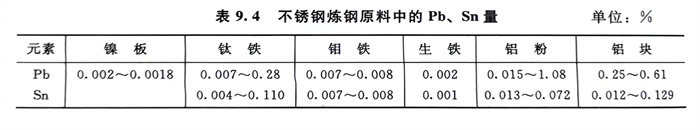

   表9.4列出了國內煉鋼原(yuan)料(liao)中的Pb、Sn含量。

二、特(te)性

   不銹鋼(gang)中最(zui)常見和最(zui)為有害的是鉛(qian)(Pb)、錫(Sn)、銻(Te)、鉍(Bi)和砷(As)等五(wu)大元素。這些元素的熔點低;在鋼(gang)中的固溶度(du)小(或(huo)根(gen)本(ben)不固溶);與(yu)鋼(gang)的基(ji)體相比,熱膨(peng)脹系數差別較(jiao)大。

三、有害(hai)作用

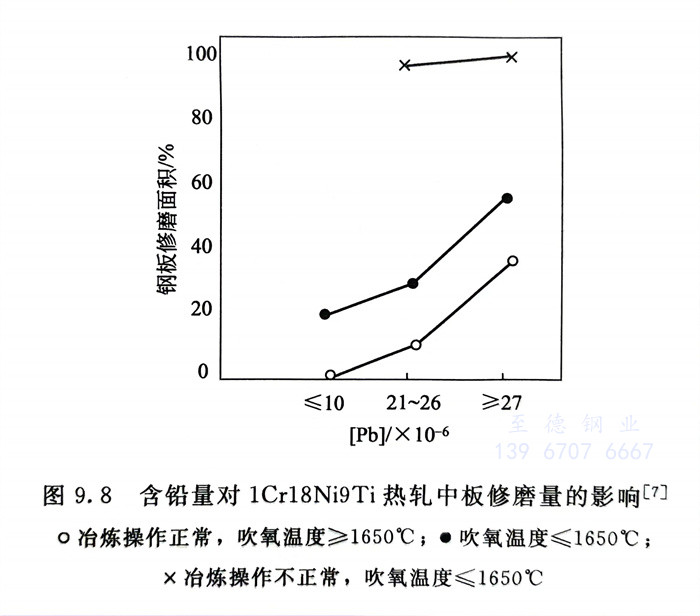

   由于這些元素所具有的特性,在不銹鋼凝固過程中,它們會在晶內和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產生偏析;在熱加工溫度下,晶界和相界處于熔融態而使鋼的結合力下降,加之,這些元素與基體的熱脹系數的差異導致在不銹鋼熱加工過程中極易開裂,不僅增加鋼坯的修磨量(圖9.8),而且會造成大量廢品。國內某廠就曾一次判廢1Cr18Ni9Ti板坯數百噸。分析表明:鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對1Cr18Ni9Ti的(de)研究結果表明,出現“熱脆”時的(de)臨(lin)界鉛(qian)當量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國內(nei)1Cr18Ni9Ti的(de)生產(chan)實際表明,當鋼中的(de)鉛當量≤0.0084%時,鋼的(de)性能和表面質量可滿足 GB 4273-92和GB 1380-92技術條件的(de)要求。
