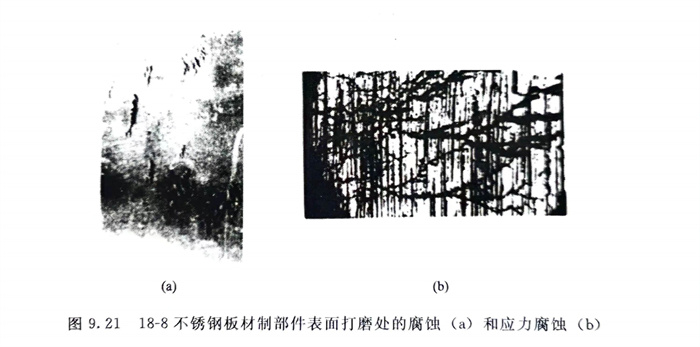

304不(bu)銹(xiu)鋼板材制成的構件(jian)在200℃蒸(zheng)汽中(zhong)使(shi)用(yong)，使(shi)用(yong)過程中(zhong)發現(xian)打磨處均出現(xian)腐(fu)蝕(shi)［圖9.21（a）］，經進一步檢查，腐(fu)蝕(shi)處有大量(liang)應力腐(fu)蝕(shi)裂(lie)紋［見圖9.21（b）］。實(shi)測(ce)表(biao)明打磨處的殘(can)余應力高(gao)達近300MPa。為了防止此種(zhong)腐(fu)蝕(shi)，不(bu)銹(xiu)鋼表(biao)面嚴(yan)禁用(yong)砂輪等打磨。
