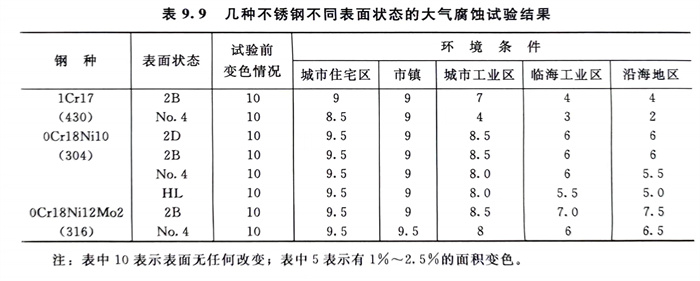

表9.9列入了在幾種大氣條件下，幾種常用不銹鋼不同表面加工的耐蝕性對比。從表9.9中的結(jie)果可(ke)知：表面為(wei)2B者(zhe)耐蝕(shi)性優于(yu)2D、No.4和(he)HL；0Cr18Ni12Mo2優于(yu)0Cr18Ni10、0Cr18Ni10優于(yu)1Cr17；1Cr17不能在臨(lin)海(hai)(hai)和(he)沿海(hai)(hai)區使用，0Cr18Ni10的No.4表面在臨(lin)海(hai)(hai)工(gong)業區也不能使用。由于(yu)1Cr17在線亞洲日產一區二區:鐵素體不銹鋼在一些大氣中(zhong)不能滿足要求，為此，在建筑外用(yong)鐵素體(ti)不銹(xiu)鋼中(zhong)已經開發了含(han)(han)鉬和含(han)(han)鈦、鈮的許多鐵素體(ti)不銹(xiu)鋼牌(pai)號(hao)，如(ru)00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和高(gao)純(chun)Cr30Mo2（Ti，Nb）等，國外已在臨海大型(xing)建筑物上大量應(ying)用(yong)。

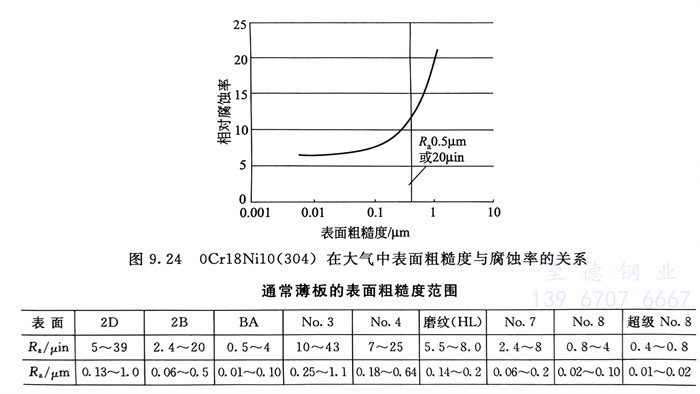

  圖(tu)9.24系在(zai)大(da)(da)氣中表(biao)(biao)面粗糙度(du)(du)對(dui)冷軋0Cr18Ni10（304）不銹鋼薄板耐蝕性的影響。從(cong)表(biao)(biao)面粗糙度(du)(du)范圍與表(biao)(biao)面加(jia)工(gong)等級(ji)之(zhi)間的關(guan)系可(ke)知：在(zai)大(da)(da)氣中，當選(xuan)用(yong)0Cr18Ni10不銹鋼的表(biao)(biao)面加(jia)工(gong)為2D和No.4時，因(yin)表(biao)(biao)面粗糙度(du)(du)已超過Ra0.5μm 見圖(tu)9.24附表(biao)(biao)），腐蝕率顯著增加(jia)，選(xuan)用(yong)時要加(jia)以注意(yi)。

  在大氣中，不銹鋼(gang)的(de)(de)表(biao)面(mian)粗糙(cao)度越(yue)(yue)(yue)低，不銹鋼(gang)的(de)(de)耐(nai)蝕(shi)性越(yue)(yue)(yue)好，一般解釋為表(biao)面(mian)越(yue)(yue)(yue)光(guang)滑，表(biao)面(mian)的(de)(de)沉積污染(ran)物越(yue)(yue)(yue)少，而(er)且在雨(yu)水的(de)(de)沖(chong)刷(shua)下(xia)極易清除，點蝕(shi)難以在表(biao)面(mian)形成；同(tong)時，表(biao)面(mian)越(yue)(yue)(yue)粗糙(cao)，不僅沉積的(de)(de)污染(ran)物越(yue)(yue)(yue)多，而(er)且大氣中的(de)(de)Cl-等也越(yue)(yue)(yue)易附著。一些研究還(huan)指出，粗糙(cao)的(de)(de)表(biao)面(mian)加工，表(biao)面(mian)膜(mo)中的(de)(de)Cr／Fe也低，耐(nai)蝕(shi)性也差。
