一(yi)、壓力容器焊縫(feng)組焊要(yao)求

   ①. 不宜采用十(shi)字(zi)焊縫(feng)（低(di)溫(wen)容器不得采用十(shi)字(zi)焊縫(feng)）。相鄰的(de)兩筒(tong)節(jie)間的(de)縱(zong)焊縫(feng)和封頭拼接焊縫(feng)與相鄰焊縫(feng)應錯開，其焊縫(feng)中心線間的(de)外圓弧(hu)長(chang)一般應大(da)于鋼材(cai)厚度的(de)3倍，且不小于100mm。組(zu)裝的(de)筒(tong)體其最短筒(tong)節(jie)長(chang)度不小于300mm。

   ②. 容器內(nei)件與殼體焊接的焊縫應(ying)盡(jin)量避開筒節(jie)間相(xiang)(xiang)焊及圓筒與封頭(tou)相(xiang)(xiang)焊的焊縫。

   ③. 封頭如果是拼接(jie)后成(cheng)(cheng)(cheng)形(xing)，其拼接(jie)焊(han)縫(feng)在成(cheng)(cheng)(cheng)形(xing)前應(ying)打磨至與(yu)母材齊(qi)平。如果封頭由成(cheng)(cheng)(cheng)形(xing)瓣片和圓板對接(jie)拼制(zhi)成(cheng)(cheng)(cheng)時，焊(han)縫(feng)方向只(zhi)允許(xu)是徑向和環向的(de)。各不相交焊(han)縫(feng)之間的(de)最小距離應(ying)大于鋼(gang)材厚度的(de)3倍，且不小于100mm。

   ④. 盡量(liang)避免在容(rong)器焊(han)縫及(ji)其邊緣(yuan)附近開孔(kong)(kong)。如(ru)必(bi)須開孔(kong)(kong)，則以開孔(kong)(kong)中心為圓心，以1倍開孔(kong)(kong)直徑為半徑的圓所包容(rong)的焊(han)接接頭都需經射(she)線或超聲無(wu)損檢測判定為合(he)格。

   ⑤. 有耐腐(fu)蝕要求的不(bu)銹鋼以及復合鋼板，不(bu)得在耐腐(fu)蝕面(mian)采(cai)用硬印標(biao)記(ji)。與腐(fu)蝕介質接觸的焊縫應最后施(shi)焊。

   ⑥. 壓力容器的A、B類(lei)焊(han)(han)接(jie)(jie)接(jie)(jie)頭，焊(han)(han)后(hou)須按(an)容器設計制造標(biao)(biao)準及(ji)設計圖(tu)樣要(yao)求進行無損(sun)檢(jian)測（包(bao)括(kuo)檢(jian)測標(biao)(biao)準、檢(jian)測比例、合格級別(bie)等(deng)）。當安全(quan)技術規范或設計、制造驗收標(biao)(biao)準或設計文件有規定時，還應對C、D類(lei)焊(han)(han)接(jie)(jie)接(jie)(jie)頭，甚(shen)至(zhi)包(bao)括(kuo)A、B類(lei)焊(han)(han)接(jie)(jie)接(jie)(jie)頭做滲透檢(jian)測。

二、錯邊量的控制

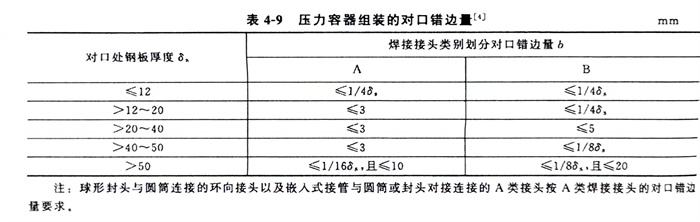

   控制錯邊(bian)量的目的是(shi)為了減少接頭的應(ying)力集中(zhong)及(ji)附(fu)加(jia)彎曲應(ying)力。壓(ya)力容器組裝的對口錯邊(bian)量應(ying)符合(he)表4-9的規(gui)定。

   復合鋼板的對口錯邊量以復層(ceng)表面為基準，不論縱(zong)縫還是環縫，均不得大于覆層(ceng)厚(hou)度的50％，且不大于2mm。
