埋弧焊時為了調整焊接機頭與不銹(xiu)鋼管焊件的相對位置，使整個焊接過程中待焊處始終處于最適合焊接的位置，還要保證在施焊過程中穩定、可靠安全，一般均需有相應的輔助設備與焊機相配合。輔助設備有焊接夾具、焊件變位設備、焊機機頭變位設備、焊縫成形設備和導電嘴等。

1. 焊接夾具

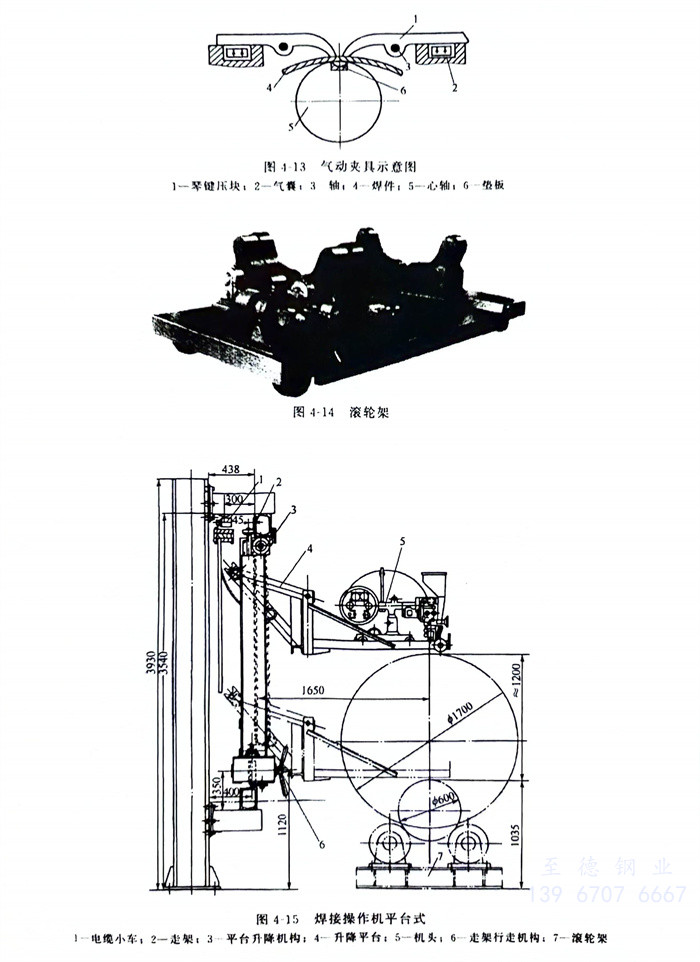

   其(qi)目的(de)在于使不銹鋼管焊件準確定位并(bing)夾緊，以便焊接。這樣可(ke)以減少(shao)或(huo)免去定位焊縫且能(neng)減少(shao)焊接變(bian)形(xing)。圖4-13為一(yi)種常用的(de)筒形(xing)工(gong)件縱焊縫的(de)琴(qin)鍵夾具的(de)示意圖，配有成(cheng)形(xing)銅(tong)墊板，能(neng)獲得單面(mian)焊雙面(mian)成(cheng)形(xing)的(de)焊縫。

2. 焊件變位設備

   主(zhu)要(yao)功(gong)能是使(shi)焊(han)(han)(han)件(jian)旋轉(zhuan)、傾斜、翻轉(zhuan) 以使(shi)待焊(han)(han)(han)處(chu)處(chu)于(yu)最適合焊(han)(han)(han)接的(de)(de)位置，來達到提高生產效率(lv)，保證焊(han)(han)(han)縫質量(liang)和(he)(he)減輕工(gong)人勞動(dong)強度的(de)(de)目的(de)(de)。焊(han)(han)(han)件(jian)變(bian)位設備的(de)(de)形(xing)式、結構和(he)(he)尺寸要(yao)根據焊(han)(han)(han)接構件(jian)的(de)(de)形(xing)式、重量(liang)專門(men)設計。通常有(you)滾(gun)(gun)輪(lun)(lun)(lun)架(jia)(jia)和(he)(he)翻轉(zhuan)機等。用于(yu)回轉(zhuan)體的(de)(de)典(dian)型滾(gun)(gun)輪(lun)(lun)(lun)架(jia)(jia)如圖(tu)4-14所(suo)示。長軸式焊(han)(han)(han)接滾(gun)(gun)輪(lun)(lun)(lun)架(jia)(jia)的(de)(de)主(zhu)動(dong)滾(gun)(gun)輪(lun)(lun)(lun)與從動(dong)滾(gun)(gun)輪(lun)(lun)(lun)的(de)(de)數(shu)量(liang)較多(duo)時，要(yao)求滾(gun)(gun)輪(lun)(lun)(lun)始終保持(chi)在同一軸線(xian)上(shang)(shang)，焊(han)(han)(han)件(jian)在上(shang)(shang)面不易變(bian)形(xing)和(he)(he)打(da)滑(hua)。這(zhe)種滾(gun)(gun)輪(lun)(lun)(lun)架(jia)(jia)適用于(yu)焊(han)(han)(han)接中(zhong)、薄壁、長度大的(de)(de)筒(tong)形(xing)焊(han)(han)(han)件(jian)。筒(tong)體上(shang)(shang)如有(you)凸(tu)出附(fu)件(jian)，應防止轉(zhuan)動(dong)中(zhong)與長軸相互(hu)干涉。

3. 焊機(ji)(ji)機(ji)(ji)頭變位設備

   這種設備又(you)稱焊(han)(han)接操(cao)作機(ji)(ji)。它(ta)能將(jiang)焊(han)(han)接機(ji)(ji)頭對準待(dai)焊(han)(han)位置(zhi)，使之在該位置(zhi)上操(cao)作，或者以(yi)一(yi)定(ding)(ding)速度沿規定(ding)(ding)軌跡移動焊(han)(han)機(ji)(ji)機(ji)(ji)頭進行(xing)焊(han)(han)接。它(ta)與(yu)焊(han)(han)接滾(gun)輪架(jia)（滾(gun)輪架(jia)的(de)結構形式(shi)、選用(yong)，見JB／T 9187-1999《焊(han)(han)接滾(gun)輪架(jia)》）等配(pei)合(he)使用(yong)，能完成各種構件的(de)焊(han)(han)接。其基(ji)本(ben)形式(shi)有平(ping)(ping)臺(tai)式(shi)、懸(xuan)臂式(shi)、伸縮(suo)式(shi)、龍門式(shi)等幾種。常用(yong)的(de)平(ping)(ping)臺(tai)焊(han)(han)接操(cao)作機(ji)(ji)與(yu)滾(gun)輪架(jia)配(pei)合(he)使用(yong)情(qing)況(kuang)，如圖4-14、圖4-15所(suo)示。

4. 焊縫成形設(she)備

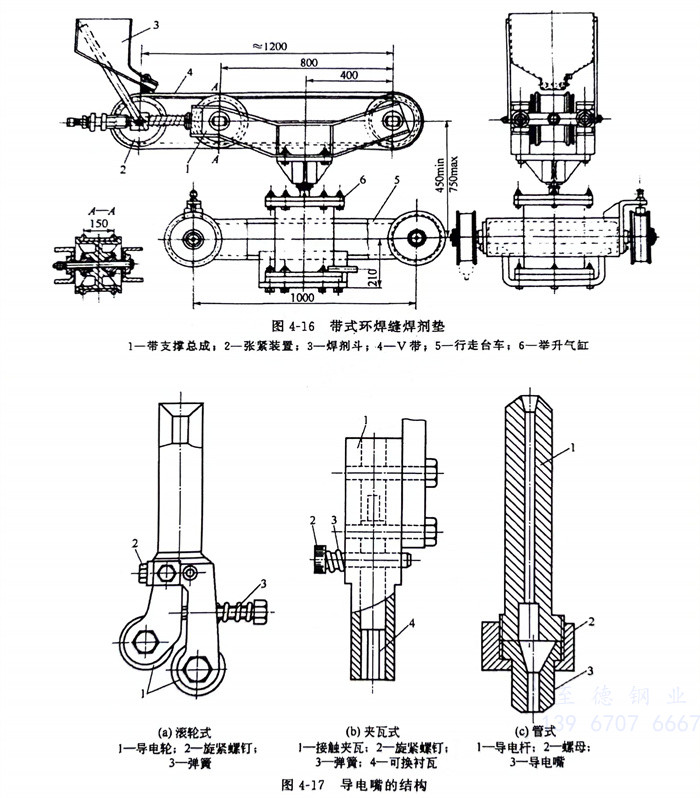

   由于埋弧(hu)焊(han)(han)(han)的(de)電弧(hu)功率較大，在(zai)(zai)對(dui)接接頭焊(han)(han)(han)接時，為了(le)防止熔(rong)化金屬的(de)流失和燒穿并(bing)促使焊(han)(han)(han)縫(feng)(feng)背面成(cheng)形，往往需要在(zai)(zai)焊(han)(han)(han)縫(feng)(feng)背面加墊(dian)板(ban)。最常用(yong)的(de)焊(han)(han)(han)縫(feng)(feng)成(cheng)形設備除前(qian)面所(suo)述的(de)銅墊(dian)板(ban)外，還有焊(han)(han)(han)劑(ji)襯(chen)墊(dian)。它適(shi)用(yong)于縱焊(han)(han)(han)縫(feng)(feng)和環焊(han)(han)(han)縫(feng)(feng)。圖(tu)4-16為典型(xing)的(de)帶(dai)(dai)式(shi)環焊(han)(han)(han)縫(feng)(feng)焊(han)(han)(han)劑(ji)墊(dian)的(de)示意(yi)圖(tu)。圖(tu)中舉升氣缸6在(zai)(zai)工作時將(jiang)帶(dai)(dai)支(zhi)撐總成(cheng)1舉起，使帶(dai)(dai)兩邊(bian)凸棱與工作表面接觸，帶(dai)(dai)在(zai)(zai)摩擦力的(de)作用(yong)下隨焊(han)(han)(han)件運動。位(wei)于帶(dai)(dai)一端(duan)的(de)焊(han)(han)(han)劑(ji)斗3內(nei)(nei)的(de)焊(han)(han)(han)劑(ji)經出料口落(luo)在(zai)(zai)帶(dai)(dai)上，傳(chuan)到(dao)待焊(han)(han)(han)點的(de)下方(fang)，托(tuo)住(zhu)高溫的(de)熔(rong)池，過后將(jiang)多余焊(han)(han)(han)劑(ji)傳(chuan)到(dao)另一端(duan)，落(luo)入回收箱(xiang)內(nei)(nei)，供(gong)重(zhong)復使用(yong)（需篩除碎粉、渣殼(ke)等，并(bing)重(zhong)新(xin)烘干）。

5. 導電嘴

   導(dao)(dao)電嘴(zui)(zui)按結構(gou)分(fen)為管(guan)式(shi)(shi)(shi)導(dao)(dao)電嘴(zui)(zui)（或(huo)稱(cheng)管(guan)狀偏心導(dao)(dao)電嘴(zui)(zui)、偏心導(dao)(dao)電嘴(zui)(zui)）、滾(gun)輪式(shi)(shi)(shi)（或(huo)稱(cheng)滾(gun)動式(shi)(shi)(shi)導(dao)(dao)電嘴(zui)(zui)）、夾閘瓦(wa)式(shi)(shi)(shi)導(dao)(dao)電嘴(zui)(zui)（或(huo)瓦(wa)片式(shi)(shi)(shi)導(dao)(dao)電嘴(zui)(zui)）。Φ4.0mm以下的(de)細焊絲(si)常用(yong)管(guan)式(shi)(shi)(shi)導(dao)(dao)電嘴(zui)(zui)；Φ4.0mm以上(shang)的(de)焊絲(si)宜(yi)用(yong)滾(gun)輪式(shi)(shi)(shi)或(huo)夾瓦(wa)式(shi)(shi)(shi)導(dao)(dao)電嘴(zui)(zui)。導(dao)(dao)電嘴(zui)(zui)的(de)結構(gou)見(jian)圖4-17。
