浙江至德鋼業有限公司(si)埋弧焊焊接(jie)30㎡奧(ao)氏體不(bu)銹鋼發酵罐工程實例(li)

一(yi)、技術(shu)條件

   材料為(wei)(wei)0Cr18Ni9Ti，厚度(du)為(wei)(wei)10mm；筒(tong)體(ti)直徑為(wei)(wei)2400mm，長度(du)為(wei)(wei)9896mm；工作壓力為(wei)(wei)0.25MPa，工作介質為(wei)(wei)發酵(jiao)液蒸氣；工作溫(wen)度(du)為(wei)(wei)145℃。

二(er)、焊接(jie)規(gui)范

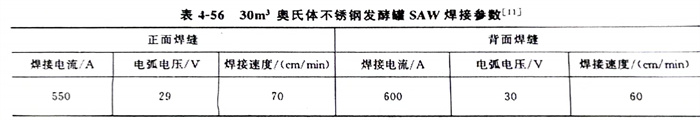

   采用(yong)I形(xing)坡口(kou)，坡口(kou)間(jian)隙為(wei)4mm，坡口(kou)及(ji)(ji)兩側50mm范圍內及(ji)(ji)焊絲應清理干凈(jing)，不(bu)得有油污及(ji)(ji)雜質(zhi)；焊絲為(wei)H0Cr21Ni10，焊絲直徑為(wei)Φ4.0mm；焊劑(ji)為(wei)HJ260，焊劑(ji)烘焙溫度為(wei)250℃，保(bao)溫2h；電源(yuan)與極性為(wei)直流反接；焊接參數(shu)見表(biao)4-56。

   為防止(zhi)475℃脆(cui)化及(ji)。脆(cui)性相析出(chu)，焊接過程(cheng)中，采(cai)用反面吹風及(ji)正面水冷(leng)的措施(shi)，快速(su)冷(leng)卻焊縫。

   產品(pin)和產品(pin)焊(han)(han)(han)接(jie)(jie)(jie)試板(ban)焊(han)(han)(han)后(hou)(hou)進行(xing)焊(han)(han)(han)縫外(wai)觀(guan)檢(jian)查(cha)，外(wai)觀(guan)合(he)(he)格(ge)后(hou)(hou)對產品(pin)A類、B類接(jie)(jie)(jie)頭20％的(de)X射(she)線檢(jian)測，產品(pin)焊(han)(han)(han)接(jie)(jie)(jie)試板(ban)進行(xing)100％的(de)X射(she)線檢(jian)測，且射(she)線底片透照質量不低(di)于(yu)AB級，接(jie)(jie)(jie)頭質量符合(he)(he)JB4730-1994《壓力容器無損檢(jian)測》I級要(yao)求。同時(shi)對現場施焊(han)(han)(han)工藝進行(xing)檢(jian)查(cha)；對產品(pin)焊(han)(han)(han)接(jie)(jie)(jie)試板(ban)進行(xing)力學性能(neng)試驗，合(he)(he)格(ge)后(hou)(hou)進行(xing)整體水(shui)壓試驗（水(shui)的(de)氯(lv)離(li)子含量不大(da)于(yu)25mg／L），試驗壓力為0.31MPa。

  注：JB 4730-1994《壓力容器無損檢測》標準現已改(gai)為(wei)JB／T 4730-2005《承壓種(zhong)設備無損檢測》。
