二氧化碳液態低溫容器槽車，是由外容器和內容器組成。內容器材質為1Cr18Ni9Ti 不銹鋼，壁厚16mm。內容器外形尺寸：直徑?1600mm，長為5786mm，容積為11mm3。除進行外觀目視檢查外，還必須對焊縫進行100％的滲透檢測和100％的射線檢測。內容器還要進行2.88MPa干燥無油壓縮空氣試驗和氨質譜真空檢漏，漏氣率不大于2×10^-5Pa·L／s。焊接工藝：所有縱焊縫和環焊縫（除一端封頭與筒體環焊縫外）均采用埋弧焊，焊機型號為MZ-1000型，采用直流反極性電源。焊絲牌號為H0Cr20Ni10Ti．直徑為4mm，焊劑為HJ260。

1. 縱(zong)縫埋弧焊(han)

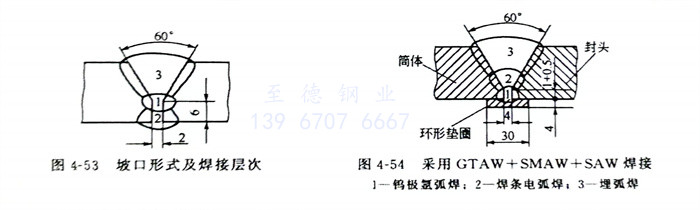

  鋼(gang)板(ban)放在刨(bao)邊機上(shang)按(an)圖(tu)4-53進(jin)行(xing)(xing)坡口加工，待焊(han)(han)鋼(gang)板(ban)放在門式焊(han)(han)接夾具上(shang)進(jin)行(xing)(xing)裝配，待焊(han)(han)處清(qing)(qing)除油(you)污后(hou)進(jin)行(xing)(xing)焊(han)(han)接，焊(han)(han)接參數見(jian)表4-58。焊(han)(han)好第1、2層焊(han)(han)縫后(hou)進(jin)行(xing)(xing)清(qing)(qing)根，先用碳弧氣刨(bao)，然后(hou)用風動砂輪清(qing)(qing)理(li)打磨出金(jin)屬光澤，并保證清(qing)(qing)根后(hou)凹槽(cao)尺(chi)寸(cun)均勻一致，然后(hou)焊(han)(han)接第3層焊(han)(han)縫。

2. 環(huan)縫(feng)埋弧焊(han)

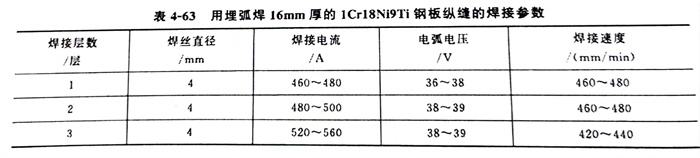

  環(huan)縫(feng)埋弧焊(han)(han)接(jie)包括(kuo)筒節與(yu)筒節和(he)筒節與(yu)一(yi)端封頭的(de)環(huan)縫(feng)焊(han)(han)接(jie)。將焊(han)(han)好的(de)筒節、封頭放在焊(han)(han)接(jie)滾輪架（見圖4-14）上進(jin)行(xing)裝配，用焊(han)(han)條電弧焊(han)(han)進(jin)行(xing)定位焊(han)(han)，在平臺(tai)式焊(han)(han)接(jie)操作(zuo)機（見圖4-15）上進(jin)行(xing)環(huan)縫(feng)焊(han)(han)接(jie)，先焊(han)(han)內焊(han)(han)縫(feng)（第1、2層(ceng)），然后按(an)縱縫(feng)焊(han)(han)工藝(yi)進(jin)行(xing)清根(gen)，再焊(han)(han)第3層(ceng)焊(han)(han)縫(feng)，焊(han)(han)接(jie)參數可參考表4-63。

  上述縱(zong)、環焊(han)縫焊(han)接完畢，先進(jin)行(xing)目視檢(jian)查，然后進(jin)行(xing)100％滲透(tou)檢(jian)測(ce)，排除焊(han)縫表面(mian)缺(que)陷后、再進(jin)行(xing)100％射線(xian)檢(jian)測(ce)、焊(han)縫內部(bu)質(zhi)量，達到JB4730-94I級片合格后才(cai)能(neng)進(jin)行(xing)下面(mian)的工序。

3. 另一封頭與筒體焊接

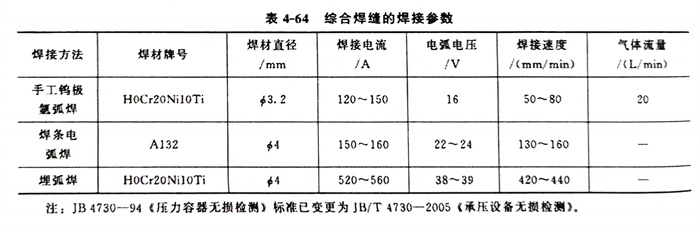

  容(rong)器(qi)沒有人(ren)孔裝(zhuang)置(zhi)，焊(han)(han)(han)(han)(han)(han)接(jie)設備和(he)人(ren)員無法進入容(rong)器(qi)內操作。采(cai)用的(de)坡口形式和(he)焊(han)(han)(han)(han)(han)(han)接(jie)順序如圖4-54所示(shi)。先用鎢(wu)極氬弧(hu)焊(han)(han)(han)(han)(han)(han)進行(xing)打底(di)焊(han)(han)(han)(han)(han)(han)，保(bao)證焊(han)(han)(han)(han)(han)(han)透(tou)，第2層焊(han)(han)(han)(han)(han)(han)縫(feng)(feng)采(cai)用焊(han)(han)(han)(han)(han)(han)條電弧(hu)焊(han)(han)(han)(han)(han)(han)，其(qi)目的(de)是增加焊(han)(han)(han)(han)(han)(han)縫(feng)(feng)金(jin)屬(shu)厚度，防止埋弧(hu)焊(han)(han)(han)(han)(han)(han)時由于熔深過深而將打底(di)焊(han)(han)(han)(han)(han)(han)焊(han)(han)(han)(han)(han)(han)縫(feng)(feng)焊(han)(han)(han)(han)(han)(han)穿(chuan)。第3層環形焊(han)(han)(han)(han)(han)(han)縫(feng)(feng)用埋弧(hu)焊(han)(han)(han)(han)(han)(han)完成(cheng)。各層焊(han)(han)(han)(han)(han)(han)縫(feng)(feng)的(de)焊(han)(han)(han)(han)(han)(han)接(jie)參數見表4-64。焊(han)(han)(han)(han)(han)(han)后將環焊(han)(han)(han)(han)(han)(han)縫(feng)(feng)進行(xing)滲透(tou)檢測和(he)射(she)線檢測，合(he)格(ge)后再進行(xing)無油干燥氣壓試(shi)驗和(he)氦(hai)質(zhi)譜真空檢漏。全部滿足圖樣技術性(xing)能要(yao)求后才能與外容(rong)器(qi)進行(xing)組(zu)裝(zhuang)。

注：JB 4730-94《壓力容器無損檢(jian)測(ce)》標準已(yi)變更(geng)為JB／T 4730-2005《承壓設備無損檢(jian)測(ce)》。
