04Cr13Ni5Mo是含鉬馬氏(shi)體不銹鋼，由于碳含量較低，且含有5％的鎳（質量分數），其耐蝕性較好。在Cr13型不銹鋼中，其耐蝕性最好，加工成形性優良，焊接性良好，適用于大斷面尺寸要求焊接性良好的情況，如大型水電站水輪機的轉輪和轉輪下環等。
一、化學成分

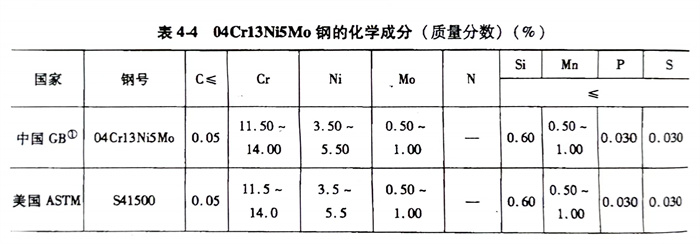

化學成分見表(biao)4-4。
二(er)、熱加工

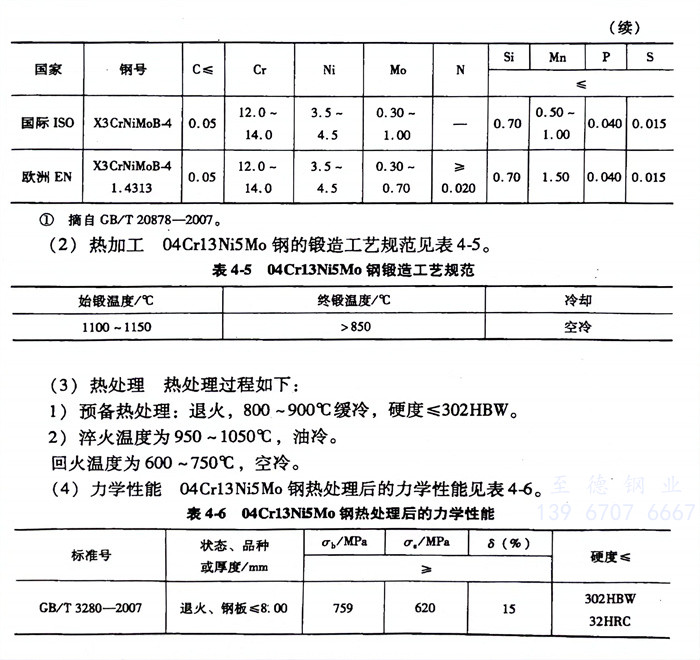

04Cr13Ni5Mo鋼(gang)的鍛造(zao)工藝規范見表4-5。
三(san)、熱(re)處理(li)
熱處理過程(cheng)如下：
1. 預備(bei)熱處(chu)理：退火(huo)，800～900℃緩冷，硬度≤302HBW。
2. 淬火溫度為950～1050℃，油冷。
回火溫度為600～750℃，空(kong)冷。
四(si)、力學性(xing)能
04Cr13Ni5Mo鋼熱處理(li)后的(de)力學(xue)性(xing)能見表4-6。
