108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體不銹鋼，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不銹鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一、化(hua)學成(cheng)分(fen)

   108Cr17（11Cr17）、1.4125、S44004、440C不(bu)銹(xiu)鋼(gang)的化學成分見表4-88。

二、熱加工

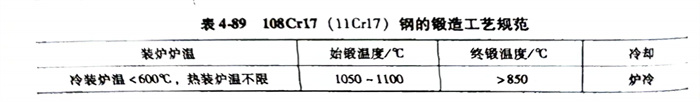

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛造工藝(yi)規范見表4-89。

   應特別(bie)注(zhu)意(yi)鋼的熱(re)加(jia)(jia)工工藝，最好采用冷(leng)裝加(jia)(jia)熱(re)（＜600℃），加(jia)(jia)熱(re)速度(du)不宜太快，尤(you)其是(shi)在700℃以下時，同時應該控制較(jiao)高(gao)的停(ting)鍛、軋溫度(du)，并嚴格(ge)注(zhu)意(yi)緩冷(leng)條件。

三、預(yu)備(bei)熱處(chu)理

  預備熱處理的過程如下：

    1. 軟化退火：加(jia)熱溫度為(wei)800～840℃，爐冷(leng)到(dao)500℃以下出爐空冷(leng)，退火組織為(wei)珠光體，硬(ying)度≤269HBW。

    2. 完全退(tui)火：加熱溫度為840～920℃，爐冷，硬(ying)度≤269HBW。

四、淬火(huo)及回火(huo)

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
