12Cr12（1Cr12）不銹鋼是馬氏體不銹耐(nai)熱鋼，該鋼在一定溫度下能承受高應力；在淡水、蒸汽條件下耐腐蝕，是制造汽輪機葉片及高應力部件的良好用鋼。

一(yi)、化學(xue)成分(fen)

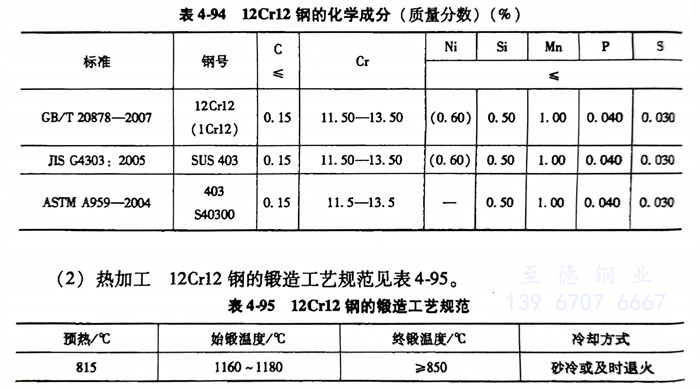

   12Cr12（1Cr12）SUS403、S40300不銹鋼的化學成分見表4-94。

二、熱加工(gong)

   12Cr12（1Cr12）SUS403、S40300不(bu)銹鋼(gang)的鍛(duan)造工藝規范見表4-95。

三(san)、預備熱處(chu)理

  預備熱處理的過程如下：

    1. 軟化退(tui)火：750～800℃爐冷。

    2. 完全退(tui)火：860～900℃爐冷或爐冷至750℃出爐空冷，硬度≤200HBW。

四、淬火及回火

   12Cr12（1Cr12）SUS403、S40300不(bu)銹鋼(gang)淬火溫度為(wei)950～1000℃，油冷或水(shui)冷；回(hui)火溫度為(wei)700～750℃空冷，硬度≥170HBW。

五、力學性(xing)能

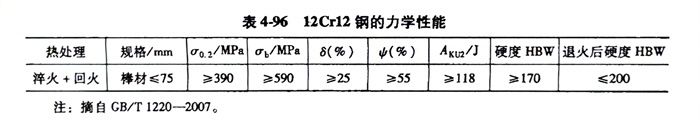

   12Cr12（1Cr12）SUS403、S40300不銹鋼的(de)力學性能見表4-96。
