14Cr11MoV（1Cr11MoV）不銹鋼是鉻鉬釩馬氏體不銹耐(nai)熱鋼(gang)，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化學成分(fen)

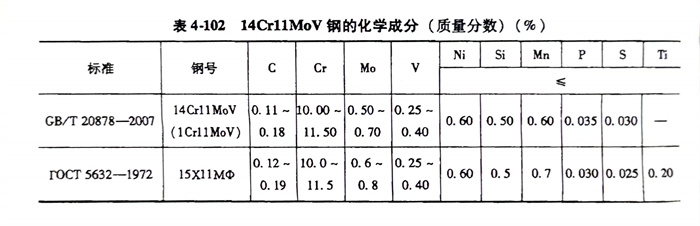

   14Cr11MoV（1Cr11MoV）不(bu)銹鋼(gang)的化學成分見表4-102。

二、熱加工

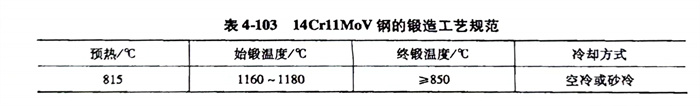

   14Cr11MoV（1Cr11MoV）不(bu)銹(xiu)鋼的鍛造工(gong)藝規范見表4-103。

三、預備熱(re)處理

  預備熱處(chu)理的(de)過程如下：

    1. 軟化退火：750～800℃；爐冷(leng)。

    2. 完全退(tui)火：860～900℃；爐(lu)冷(leng)，退(tui)火后硬(ying)度≤200HBW。

四、淬火及回火

   14Cr11MoV（1Cr11MoV）不銹鋼淬火(huo)溫(wen)度(du)(du)1030～1100℃，油冷(leng)；回火(huo)溫(wen)度(du)(du)720～740℃，空(kong)冷(leng)（根據零(ling)件需要選擇(ze)回火(huo)溫(wen)度(du)(du)）。

五、力學性(xing)能

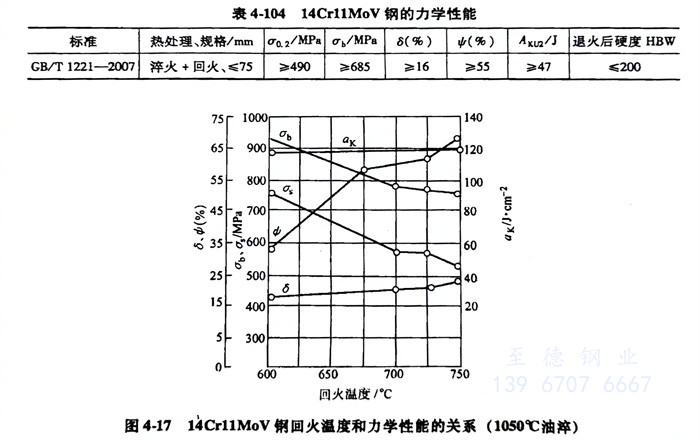

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼的力(li)(li)學性(xing)能見(jian)表4-104，14Cr11MoV鋼回火溫度和(he)力(li)(li)學性(xing)能的關系見(jian)圖4-17。

六、焊接性

   14Cr11MoV（1Cr11MoV）不銹鋼焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
