13Cr14Ni3W2VB 不銹鋼是含有鉻、鎳、鎢、釩、硼的馬氏體不銹(xiu)耐熱鋼。該鋼抗氧化性能良好，又具有一定的耐蝕性，可用于制造既要求耐酸腐蝕又要求耐熱的機械零件。

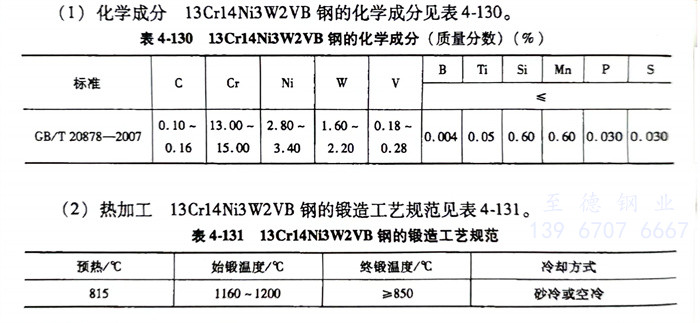

一、化(hua)學成分
13Cr14Ni3W2VB 不銹鋼的化學成分見表4-130。
二、熱加(jia)工
13Cr14Ni3W2VB 不銹鋼的(de)鍛造工藝規(gui)范見表4-131。
三(san)、預備(bei)熱處理
預備熱處(chu)理的過程如下(xia)：
1. 軟化(hua)退火(huo)：750～800℃，爐冷。
2. 完全退(tui)火(huo)：860～900℃，爐(lu)冷。
四、淬火(huo)及回火(huo)
13Cr14Ni3W2VB 不銹鋼淬(cui)火溫(wen)度為(wei)1020～1080℃，油冷。回(hui)火溫(wen)度為(wei)200～600℃（根據零件需要選擇回(hui)火溫(wen)度）。
