目前列入國家標準的Cr21型雙相不銹鋼僅有12Cr21Ni5Ti。
一、12Cr21Ni5Ti雙相(xiang)不銹鋼簡介(jie)
12Cr21Ni5Ti（原牌號為 1Cr21Ni5Ti）已納入GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21833等標準中（化學成分見表7-1）。該牌號材料包括鋼棒、鋼板、無縫鋼管等。該鋼最早由前蘇聯在20世紀60年代開發，1961年納入標準（TOCT5632-61），1972年又對其進行了修訂，TOCT5632-72將0Cr21Ni5Ti鋼的Cr、Ni含量提高，鋼號改為0Cr22Ni6Ti（化學成分見表7-5），中國經研制后、1975年納人GB 1220-75標準，該鋼種是為了節鎳，代替1Cr18Ni9Ti而設計的，有較好的力學性能，特別是強度較高。
二(er)、12Cr21Ni5Ti雙(shuang)相不銹鋼的(de)化學(xue)成分和(he)顯微組織
Cr21型(xing)化(hua)(hua)學成分見(jian)表7-1或(huo)表7-5。此鋼(gang)在500～600℃短(duan)時加熱出(chu)(chu)現脆性，這(zhe)一(yi)溫(wen)度(du)范(fan)(fan)圍(wei)與鐵素體固溶體的彌散硬化(hua)(hua)溫(wen)度(du)范(fan)(fan)圍(wei)［析出(chu)(chu)（Ni，Cr，Fe）3（Ti，Al）相(xiang)］和鐵素體固溶體的兩相(xiang)分離(li)溫(wen)度(du)范(fan)(fan)圍(wei)（475℃脆性）部分疊加，有可(ke)能(neng)是這(zhe)一(yi)溫(wen)度(du)范(fan)(fan)圍(wei)強化(hua)(hua)效果最顯著的原(yuan)因；為了防止這(zhe)一(yi)現象，采用(yong)控制(zhi)鋼(gang)中 Ti不(bu)(bu)大(da)于(yu)0.5％，殘(can)余Al不(bu)(bu)大(da)于(yu)0.08％的方法(fa)，收(shou)到了明顯的效果。
經(jing)950～1050℃固溶處理后，Cr21型雙(shuang)(shuang)相(xiang)不銹鋼中的鐵(tie)(tie)素體量(liang)為55％～70％。提高淬火溫度，使鐵(tie)(tie)素體量(liang)增多，當組(zu)(zu)織中奧氏體量(liang)不少于20％～25％時仍(reng)為細(xi)晶(jing)組(zu)(zu)織，只有當奧氏體相(xiang)消失時，晶(jing)粒(li)(li)才會粗化。由于兩相(xiang)組(zu)(zu)織阻(zu)止(zhi)了晶(jing)粒(li)(li)急劇長大，因此在少量(liang)變(bian)形后再加(jia)熱時，雙(shuang)(shuang)相(xiang)不銹鋼沒有晶(jing)粒(li)(li)急劇長大傾向，這(zhe)(zhe)也是這(zhe)(zhe)種類型鋼的特(te)征之一。
Cr21型雙相不銹鋼在(zai)400～500℃范圍內長期保(bao)溫，出(chu)現475℃脆性(xing)；600～750℃短期時效后的(de)(de)塑(su)性(xing)降低是由于(yu)碳(tan)化(hua)物的(de)(de)析出(chu)而使(shi)合金元素貧(pin)化(hua)的(de)(de)奧氏(shi)體(ti)產生馬氏(shi)體(ti)轉變(bian)的(de)(de)結果；650～700℃長期保(bao)溫的(de)(de)脆化(hua)則與α相的(de)(de)析出(chu)有關。

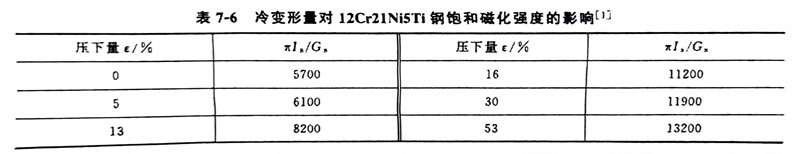

Cr21型雙相(xiang)不銹鋼中(zhong)的奧氏(shi)體是亞穩(wen)定(ding)的，在冷變(bian)形過程中(zhong)也會(hui)產生馬氏(shi)體轉(zhuan)變(bian)（γ-am），即(ji)使在小變(bian)形量后，飽和磁化強度也會(hui)顯(xian)著增加，見表7-6。但是加熱到(dao)150℃即(ji)可以抑制馬氏(shi)體轉(zhuan)變(bian)，這提供了采(cai)用(yong)溫(wen)軋(ya)工藝以提高(gao)軋(ya)制變(bian)形量的條(tiao)件(jian)。
三(san)、12Cr21Ni5Ti雙(shuang)相不銹鋼的(de)性(xing)能
這(zhe)類鋼(gang)中增加(jia)(jia)了鈦(tai)的(de)含量(liang)，與022Cr19Ni5Mo3Si2N 鋼(gang)相比，提高了鋼(gang)的(de)耐(nai)晶間(jian)腐(fu)蝕能力(li)和(he)耐(nai)應力(li)腐(fu)蝕的(de)能力(li)。由于這(zhe)類鋼(gang)中鉻當量(liang)與鎳當量(liang)的(de)比值選擇適當，在高溫加(jia)(jia)熱后(hou)仍能保留較大量(liang)的(de)奧氏(shi)(shi)體組織，還能在冷卻過程中生(sheng)成(cheng)二次奧氏(shi)(shi)體，結果(guo)鋼(gang)中奧氏(shi)(shi)體總的(de)體積分數不低于30％～40％，使(shi)鋼(gang)具有良好(hao)的(de)耐(nai)晶間(jian)腐(fu)蝕的(de)能力(li)。
四、12Cr21Ni5Ti雙相不銹鋼的用(yong)途
12Cr21Ni5Ti雙相不銹鋼代替1Cr18Ni9Ti鋼使用，多用來制造既耐氧化性酸的腐蝕（例如硝酸），又要求有較高強度的設備和部件，用來制造化學工業、食品工業等耐酸腐蝕的容器和部件，特別適用于制造航空發動機殼體和火箭發動機燃燒室外壁。
