Cr23型雙相不銹(xiu)鋼(gang)是瑞典最先開發的雙相不銹(xiu)鋼，不含鉬，鉻和鎳的含量也較低，它具有雙相不銹鋼的共性特點。兩相組織使其具有高的強度和耐應力腐蝕的性能，由于鋼中含有23％Cr，也有很好的耐孔蝕、縫隙腐蝕和均勻腐蝕的性能，它是作為一個具有高強度和價廉特色，能代替304L和316L常用奧氏體不銹鋼而開發的鋼種。它已被美國機械工程學會（ASME）確認可用于鍋爐和壓力容器，化工和煉油廠的管道。不少國家或地區已納入標準，如美國的UNSS32304，法國的Z3CN23-04AZ，瑞典的SS2327（Sandvik和Avesta廠使用的牌號是SAF2304），歐洲EN 10216-7和EN 10217-7標準的牌號為X2CrNiN23-4,1.4362。

一、022Cr23Ni4MoCuN 雙相不銹(xiu)鋼簡介

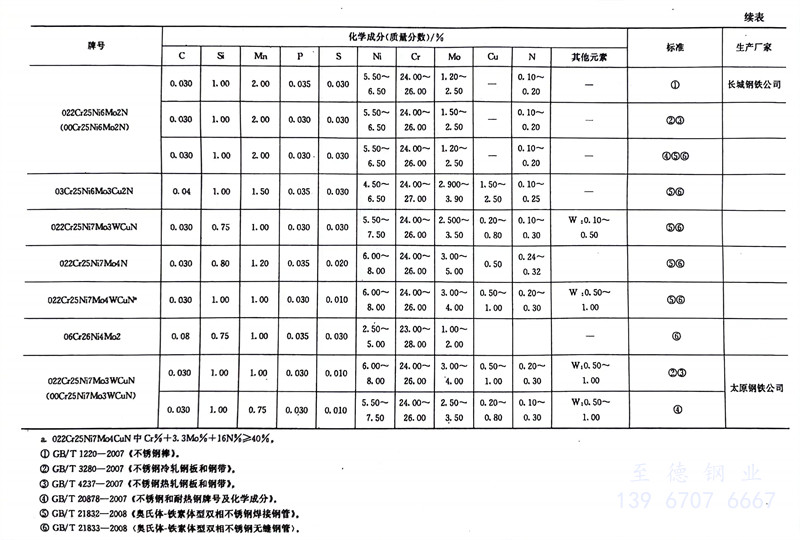

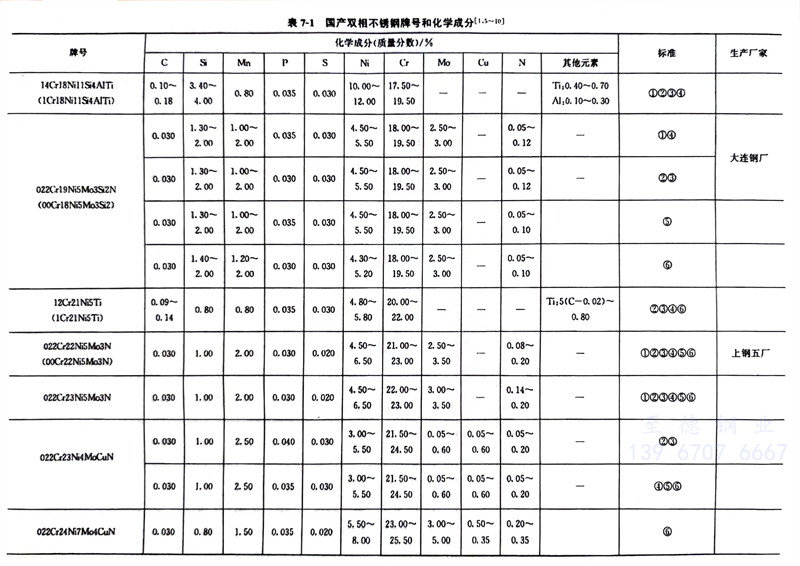

    022Cr23Ni4MoCuN（原習慣牌號為00Cr23Ni4N，相當于瑞典的SS2327）已納入GB/T-3280、GB/T 4237、GB/T 20878、GB/T 24511、GB/T 21832、GB/T 21833 等標準中。該牌號材料包括鋼板、焊接鋼管、無縫鋼管等，化學成分見表7-1。

二(er)、SAF2304 雙相鋼簡介

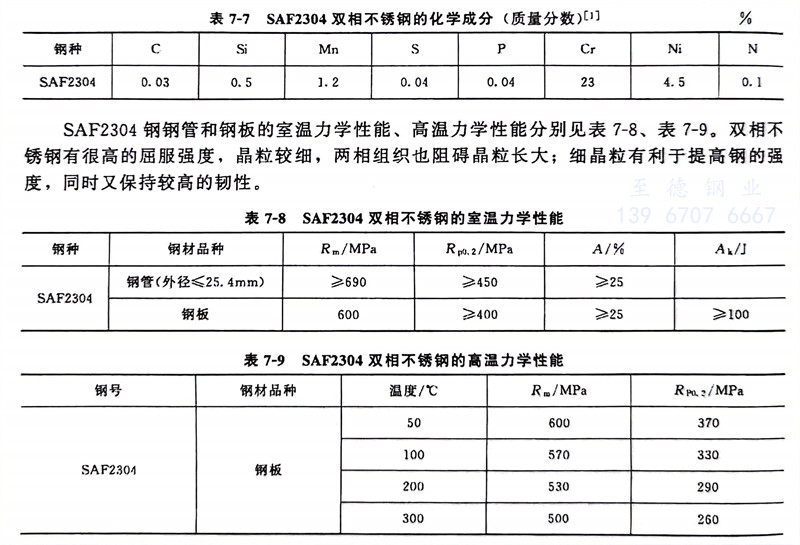

    瑞典的SAF2304鋼典型的化(hua)學成(cheng)分見表7-7，成(cheng)分平衡的較好鐵素(su)體(ti)和奧(ao)(ao)氏體(ti)相約各占一半(ban)，固溶處理溫(wen)度為1000℃左右，經此處理后(hou)，組織有40％～50％鐵素(su)體(ti)和60％～50％奧(ao)(ao)氏體(ti)。奧(ao)(ao)氏體(ti)相穩定。焊接后(hou)在HAZ能再形成(cheng)奧(ao)(ao)氏體(ti)，從而保證與母(mu)材相當的力學性能和耐(nai)腐(fu)蝕(shi)性能。

  SAF2304 雙相(xiang)不(bu)銹(xiu)鋼(gang)管和鋼(gang)板(ban)的(de)室溫力學性能、高溫力學性能分別見表7-8、表7-9。雙相(xiang)不(bu)銹(xiu)鋼(gang)有很高的(de)屈服強度，晶(jing)粒較細，兩(liang)相(xiang)組織也阻(zu)礙晶(jing)粒長大；細晶(jing)粒有利于提高鋼(gang)的(de)強度，同時又保持較高的(de)韌性。

  由于SAF2304 雙相鋼仍有鐵素體不(bu)銹鋼的特征，會(hui)產生475℃脆性，不(bu)宜在300℃以上長時間加熱，否則會(hui)導致韌性下降。
