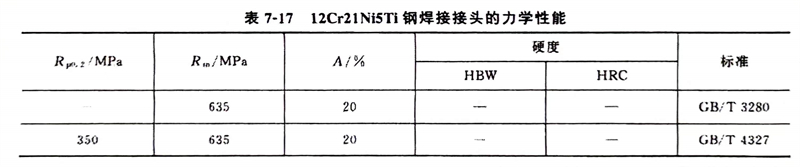

Cr21型雙相(xiang)不銹鋼的焊接性良好，可以采用各種焊接方法進行焊接。采用與母材成分相同的焊接填充材料后，焊縫金屬的性能與母材相近。采用SMAW焊接時，也可使用不含穩定化元素的18-8型奧氏體不銹鋼焊(han)條。12Cr21Ni5Ti鋼焊后的力學性能見表7-17。

  焊(han)(han)(han)接(jie)Cr21型雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)的(de)焊(han)(han)(han)接(jie)方法有焊(han)(han)(han)條(tiao)(tiao)電弧(hu)焊(han)(han)(han)和鎢極氬(ya)弧(hu)焊(han)(han)(han)。焊(han)(han)(han)條(tiao)(tiao)電弧(hu)焊(han)(han)(han)可(ke)選(xuan)用E309和E309L型焊(han)(han)(han)條(tiao)(tiao)；氬(ya)弧(hu)焊(han)(han)(han)可(ke)選(xuan)H0Cr20Ni14Mo3焊(han)(han)(han)絲作為(wei)填充金(jin)屬。施焊(han)(han)(han)時(shi)，為(wei)了(le)防止熱影響區(qu)晶粒粗大，盡(jin)量使用小(xiao)的(de)熱輸入，其他(ta)工藝措施與焊(han)(han)(han)接(jie)Cr18型雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)相(xiang)(xiang)同。
