12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼是亞穩定奧氏體不銹鋼，是最易冷變形強化的鋼經冷加工后有高的強度和硬度，并仍保留足夠的塑韌性，在弱介質中具有良好的耐蝕性。主要用于制造以冷狀態承受較高載荷，又能減輕裝備重量和不生銹的設備和零件，如鐵道車輛及零部件、裝飾板、傳送帶、緊固件等。

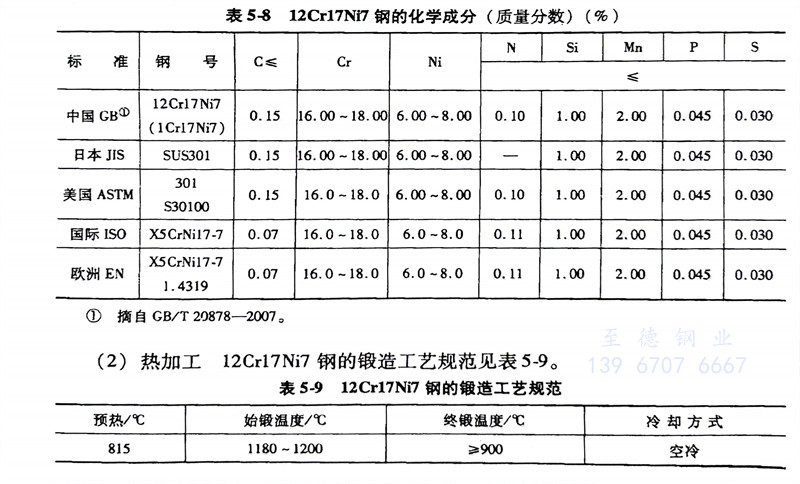

（1）化學成分: 12Cr17Ni7、1Cr17Ni7、1.4319、301不銹(xiu)鋼的化學成分見表5-8。

（2）熱加工:  12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的鍛造工藝規范見表5-9。

（3）預備熱處理:  消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶熱(re)處理(li):  1010～1150℃，快冷，硬度≤187HBW。

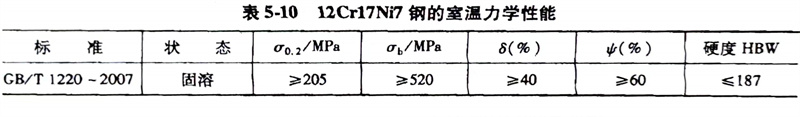

（5）力學性能: 12Cr17Ni7不(bu)銹鋼的室溫(wen)力學性能見表5-10。

（6）耐(nai)蝕性: 在弱(ruo)介質中（大氣條件下）具有良好的耐(nai)蝕(shi)性。

（7）加工性能：冷變形性能良好，可(ke)以(yi)進行各種加(jia)(jia)工(gong)，如彎曲、卷(juan)邊、折(zhe)疊等，并(bing)具有良好的深沖性能和較好的切(qie)削加(jia)(jia)工(gong)性能。焊接性很好，可(ke)以(yi)用各種方(fang)法進行焊接，焊后不需進行熱處理。
