07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼是在12Cr18Ni9 不(bu)銹鋼(gang)的基礎上加入鈦的奧(ao)氏(shi)體(ti)不銹鋼。由于鋼中含鈦。使鋼具有較高的抗晶界腐蝕性能，在一些不同濃度、不同溫度的有機酸中都具(ju)有良好的耐(nai)(nai)蝕性(xing)(xing)。這(zhe)種鋼經過熱處理（1050～1100℃，在水中或在空氣中冷(leng)卻）后，呈單相奧氏體組織，因此(ci)在強磁中不產(chan)生磁感(gan)應。適宜(yi)制造無磁模具(ju)和要求(qiu)高耐(nai)(nai)蝕性(xing)(xing)的塑料(liao)模具(ju)，還(huan)適于制造耐(nai)(nai)酸(suan)容器和耐(nai)(nai)酸(suan)設(she)備(bei)襯里、輸送管道(dao)，例如氮肥工(gong)業(ye)用的吸收塔和換熱器等。

（1）化學(xue)成(cheng)分： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼的化學成分見表5-37。

（2）熱加工(gong)： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不(bu)銹鋼的鍛造工藝規范見表5-38。

                    由于鋼(gang)的(de)導(dao)熱性差(cha)，故應均勻加熱，鍛壓時宜選用(yong)較大的(de)壓下量和高的(de)終(zhong)鍛溫度，以(yi)獲得(de)較好(hao)的(de)力學性能，減小(xiao)形成裂紋(wen)的(de)可能性。

（3）預備熱處理： 預備(bei)熱(re)處(chu)理(li)的過程如下：

       a. 冷拉坯料退火：970℃水冷。

       b. 冷拉材中間(jian)退火(huo)：850℃水冷。

        c. 消(xiao)除加(jia)工應(ying)力退火(huo)：300～350℃，保溫1～2h，空冷。

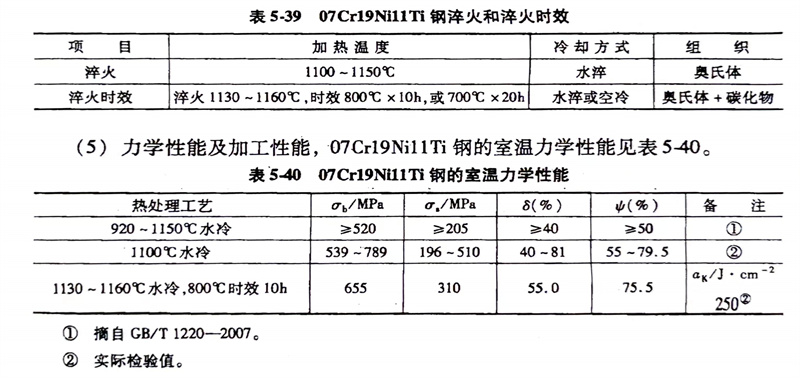

（4）淬火及時效： 淬火及淬火時(shi)效見(jian)表5-39；穩定化(hua)處(chu)理；固溶后加(jia)熱溫(wen)度為850～900℃，保溫(wen)1～2h空冷。

（5）力(li)學性能(neng)及加工(gong)性能(neng)：07Cr19Ni11Ti不銹鋼的室溫力學性能見(jian)表5-40。

     冷加工(gong)(gong)性(xing)能：冷變形性(xing)能良(liang)好，可以進行各種加工(gong)(gong)，如彎曲、卷邊、折(zhe)疊等(deng)，并有(you)良(liang)好的深沖性(xing)能。

     切削加(jia)工(gong)(gong)性能(neng)：較好，應(ying)選用(yong)優質(zhi)刀(dao)具加(jia)工(gong)(gong)。

（6）焊(han)接(jie)性能：焊(han)接性很好(hao)，可用各種方(fang)法進(jin)行焊(han)接，焊(han)后不需(xu)進(jin)行熱處理。
