07Cr18Ni11Nb、1.4912、S34709、347H不(bu)銹鋼是奧氏體型不銹鋼，具有良好的抗晶間腐蝕性能。在海水、堿以及多種酸溶液中都具有良好的耐蝕性；焊接性能良好，并具有一定的耐熱性能，在850℃以下可承受小載荷。常作為耐熱材料應用于石油化工、合成纖維、食品造紙設備以及航空發動機排氣總管、支管、渦輪壓氣機熱氣管道以及＜850℃的工作零件，還可作為焊接鎳鉻不銹鋼的焊芯使用。

（1）化(hua)學成(cheng)分： 07Cr18Ni11Nb、1.4912、S34709、347H不銹(xiu)鋼的化(hua)學成(cheng)分見表(biao)5-48。

（2）熱加工：07Cr18Ni11Nb、1.4912、S34709、347H不銹鋼的鍛造工藝規范(fan)見表5-49。

（3）預備熱(re)處理： 預備熱處理的過程如下：

        a. 消除切削加工應力退火(huo)：300～500℃，保溫(wen)1～3h，空(kong)冷。

       b. 去(qu)應力退火：700～900℃，保溫1～3h

（4）固溶及穩(wen)定化(hua)處(chu)理(li)：

      固溶熱處(chu)理(li)(li)：1000～1150℃，硬度≤187HBW。根據用(yong)戶需求在固溶處(chu)理(li)(li)后應進行(xing)穩(wen)定化處(chu)理(li)(li)。穩(wen)定化處(chu)理(li)(li)：850～930℃，保溫(wen)2～6h，水冷。

      因為單純的固溶處理，使鉻的碳化物全部溶入奧氏體中，鈮的碳化物則部分溶入奧氏體中，如果經400～800℃加熱，溶入奧氏體中的碳大部分以Cr₂₃C₆的形式析出，鈮固定鈦的作用得不到發揮，晶間腐蝕仍然發生。如果將溫度提高到高于Cr₂₃C₆的溶解溫度，且又是碳化鈮強烈析出的溫度（850～930℃），保溫2h以上，就能保證形成穩定的碳化鈮，防止了晶間腐蝕。

對于(yu)含(han)鈦、鈮的0Cr18Ni10Ti、0Cr18Ni11Nb、1Cr18Ni9Ti、0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、0Cr18Ni12Mo3Ti和1Cr18Ni12Mo3Ti等鋼，根據工作(zuo)條件需(xu)要也應進行穩(wen)定(ding)化(hua)處理(li)。

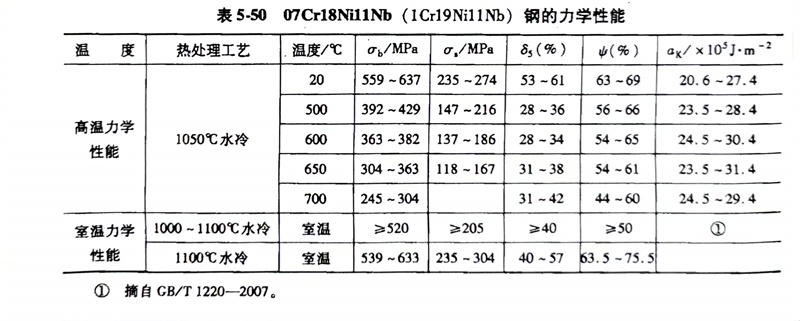

（5）力學性能(neng)： 07Cr18Ni11Nb、1.4912、S34709、347H不銹鋼的力學性能見表5-50。

（6）焊接： 可采用各種方法進行焊接，焊后不需進行熱處理。

（7）抗氧(yang)化性：在750～800℃的空氣中，此(ci)鋼具有穩定(ding)的抗氧化(hua)性能。

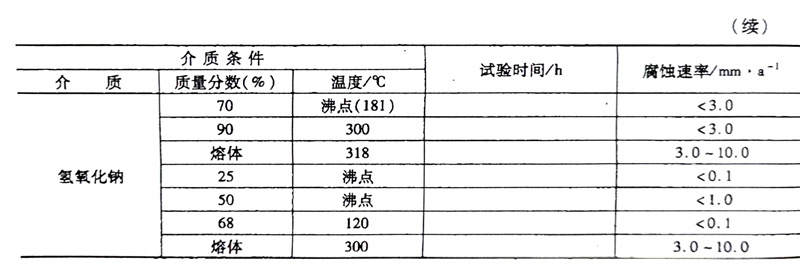

（8）耐蝕性(xing)： 07Cr18Ni11Nb（1Cr19Ni11Nb）347H不銹鋼的耐蝕性見表5-51。
