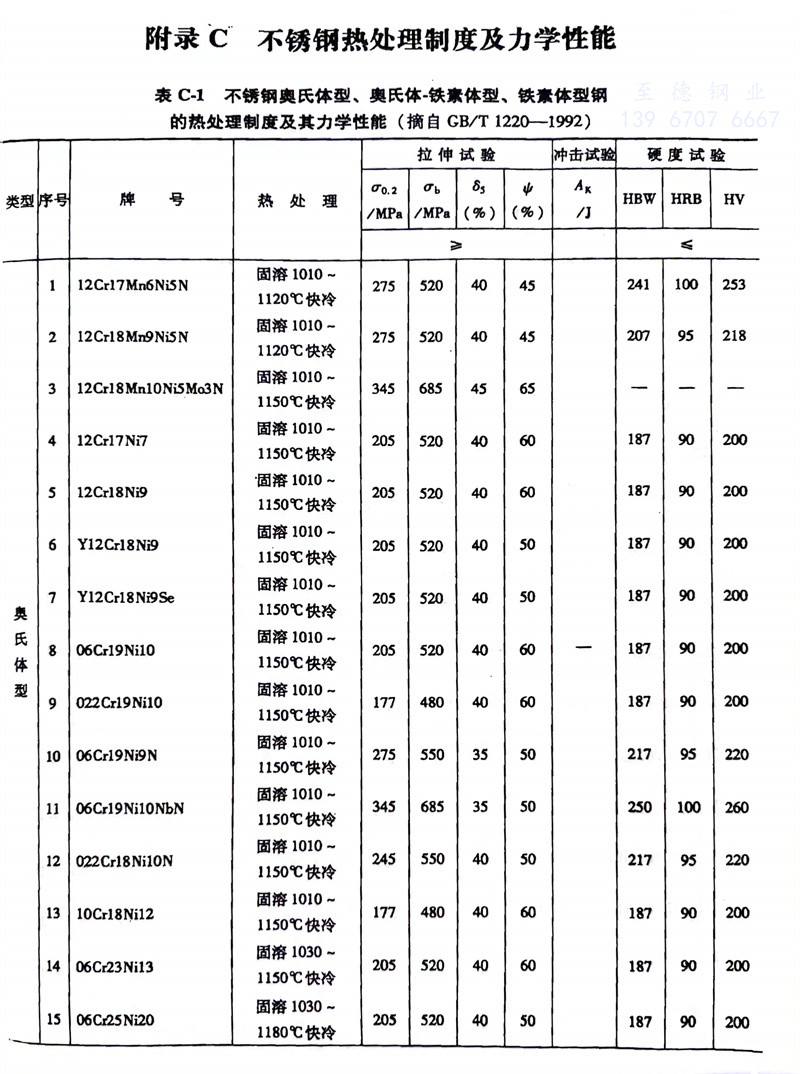

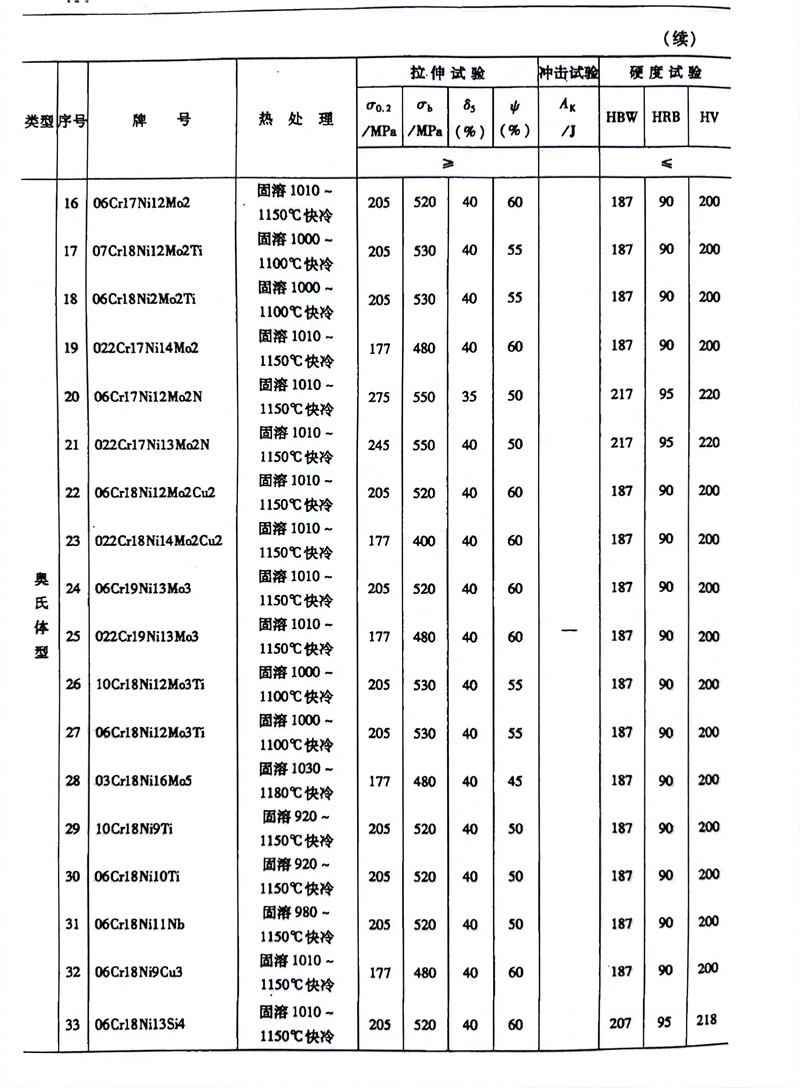

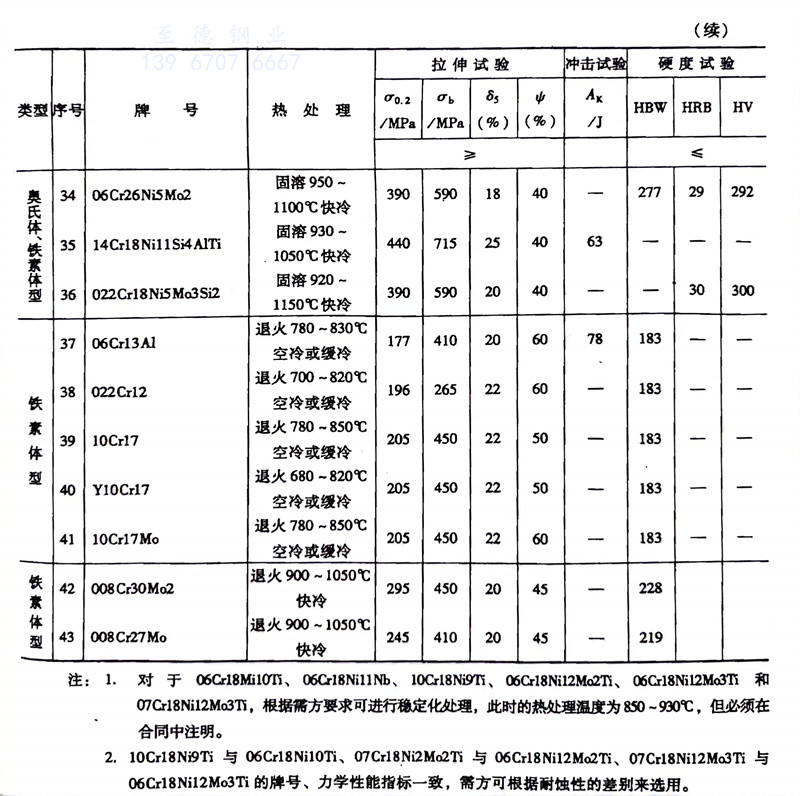

奧氏體不銹(xiu)鋼(gang)、雙(shuang)相不銹(xiu)鋼(gang)、鐵素體不銹(xiu)鋼(gang)的熱處理制度及其力學性(xing)能對照表(biao)

注(zhu):   1.對于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據儒方要求可進(jin)行穩(wen)定化處理(li),此時的(de)熱處理(li)溫度為850~930℃,但必須(xu)在合同中注(zhu)明。

     2. 10Cr18Ni9Ti 與(yu)(yu) 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與(yu)(yu) 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與(yu)(yu) 06Cr18Ni12Mo3Ti 的牌(pai)號、力學(xue)性(xing)(xing)能指標一致,需方(fang)可(ke)根據耐蝕性(xing)(xing)的差別來選用。
