不銹鋼表面(mian)存在的氧(yang)化皮結構(gou)致密,與基體附著力強,在以后(hou)(hou)的鈍化、電鍍、著色(se)等(deng)裝飾(shi)處(chu)理(li)之前必須首(shou)先要(yao)清(qing)除(chu)(chu)干凈(jing)。前面(mian)我們(men)已經介紹過機(ji)械法清(qing)除(chu)(chu)氧(yang)化皮,但要(yao)徹底清(qing)除(chu)(chu)比較(jiao)困難(nan)。因此要(yao)想較(jiao)好(hao)地清(qing)除(chu)(chu)氧(yang)化皮,首(shou)先進行(xing)預(yu)處(chu)理(li)使氧(yang)化皮疏松,然后(hou)(hou)再進行(xing)酸洗才(cai)易于(yu)除(chu)(chu)去。

1. 堿性硝(xiao)酸(suan)鹽熔融法

   熔融鹽(yan)成分: 氫(qing)氧(yang)化(hua)物87%(質量(liang)分數),硝(xiao)酸鹽(yan)(硝(xiao)酸鈉(na)) 13%(質量(liang)分數)。鹽(yan)浴溫度:450~470℃。處理時間:鐵素體不銹鋼(gang)為(wei)5min,奧氏體不銹鋼(gang)為(wei)30min。在處理過程中(zhong),鉻的氧(yang)化(hua)物與堿(jian)和硝(xiao)酸鈉(na)發生化(hua)學(xue)反應被除去(qu)。

   其工藝(yi)流(liu)程是(shi): 蒸(zheng)氣除油→預(yu)熱(150~250℃,時間為20~30min)→熔融(rong)鹽處理→水(shui)淬→熱水(shui)洗(xi)。

2. 浸漬法處理

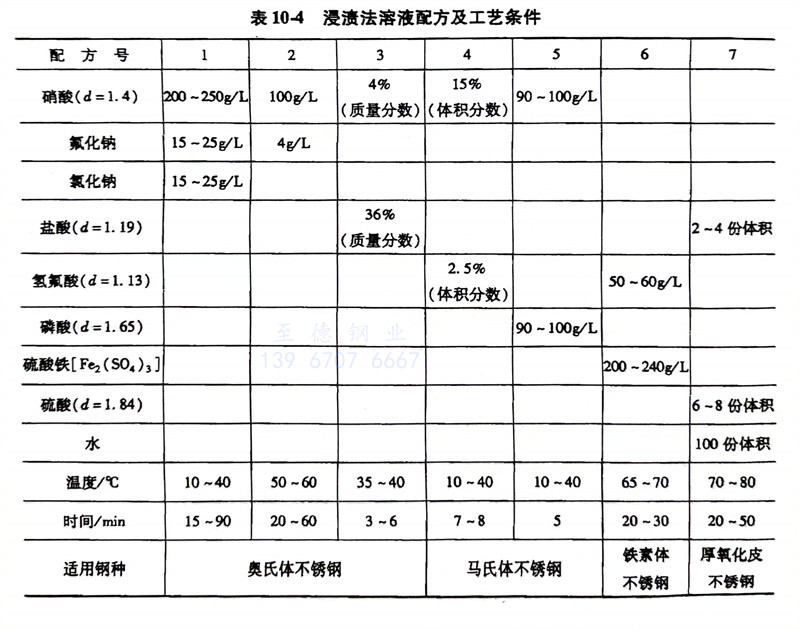

    為了使不銹鋼零件上(shang)的氧化皮(pi)松動,可直接采用強酸進(jin)行(xing)浸(jin)漬(zi)預(yu)處(chu)理(li),并應(ying)嚴格控制浸(jin)漬(zi)時間和(he)溫(wen)度。其溶液配方及工(gong)藝條(tiao)件見表10-4。

3. 電化學(xue)處理

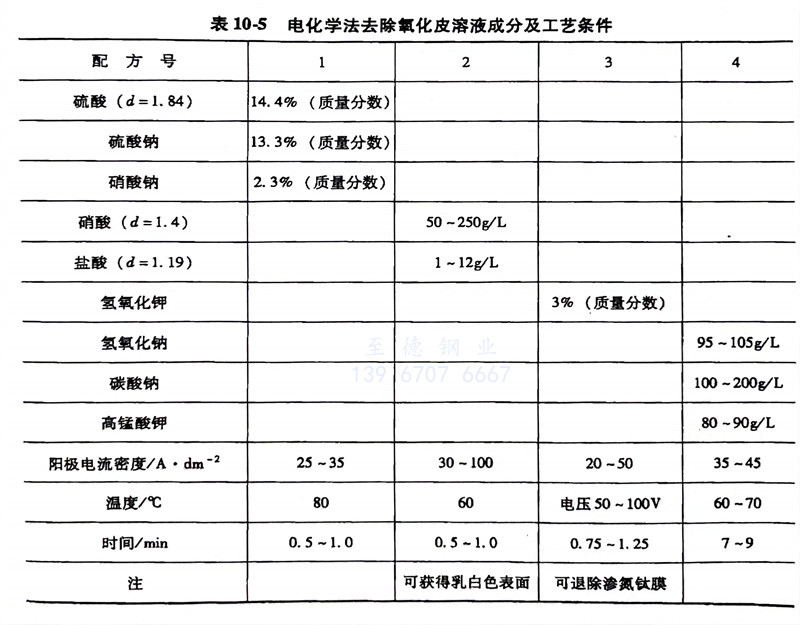

   利用(yong)(yong)電化(hua)(hua)學溶解及電極上(shang)析出氣泡(pao)的作(zuo)用(yong)(yong)剝離氧化(hua)(hua)皮。優點是速度快、腐(fu)蝕(shi)性小。其溶液成分及工藝條件(jian)見(jian)表(biao)10-5。
