不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。

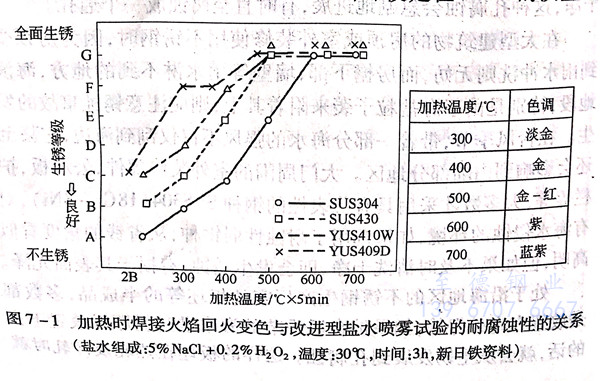

  在(zai)大氣(qi)中，由于(yu)加(jia)(jia)(jia)熱產(chan)生(sheng)(sheng)回火(huo)變色與耐(nai)腐(fu)蝕(shi)性的(de)關系如圖(tu)7-1所示。試驗材料(liao)為 SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和YUS409D(11Cr-0.2Ti).表面(mian)是(shi)2B精加(jia)(jia)(jia)工方(fang)式（退(tui)火(huo)→采(cai)取酸(suan)洗工藝除掉氧化(hua)薄膜→使用(yong)(yong)平整(zheng)軋機(ji)（Skinmill)校平）為基(ji)準，經300~700℃加(jia)(jia)(jia)熱后，使用(yong)(yong)5%NaCl+0.2%H2O2水溶液，溫(wen)度(du)30℃,進(jin)行(xing)3h噴霧后，按試驗材料(liao)表面(mian)的(de)生(sheng)(sheng)銹狀(zhuang)態，進(jin)行(xing)耐(nai)腐(fu)蝕(shi)性評價。隨著(zhu)(zhu)加(jia)(jia)(jia)熱溫(wen)度(du)的(de)上升，其色調(diao)由淡金色向藍紫色轉變，從圖(tu)7-1的(de)結果可見，即便是(shi)在(zai)300℃的(de)淡金色回火(huo)色調(diao)中亦屬生(sheng)(sheng)銹。還可以看出，隨著(zhu)(zhu)溫(wen)度(du)的(de)上升，任何鋼(gang)種(zhong)的(de)氧化(hua)都加(jia)(jia)(jia)快(kuai)，到500℃時，試料(liao)的(de)含鉻(ge)(ge)（Cr)量越(yue)高，越(yue)不(bu)易生(sheng)(sheng)銹，而到600℃時，變得與含鉻(ge)(ge)（Cr)量無關，這(zhe)些鋼(gang)種(zhong)均(jun)全面(mian)生(sheng)(sheng)銹。

   在焊接時，如(ru)果使用氬(ya)（Ar)等惰(duo)性氣體進行充分的保護，則可以(yi)防止上述現(xian)象發(fa)生(sheng)。當(dang)發(fa)生(sheng)上述氧(yang)化物時，有必要進行磨削或酸洗，將(jiang)氧(yang)化物完全(quan)除掉。
