一、基(ji)本識別色

1. 識別色規定

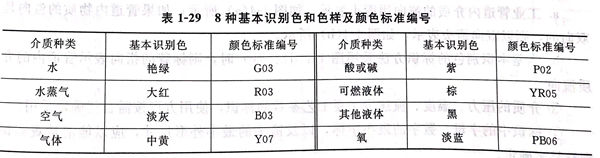

 根(gen)據(ju)管(guan)道內(nei)物質的一般性能分為8類，并相應(ying)(ying)規定了(le)8種基(ji)本(ben)識別(bie)色(se)和相應(ying)(ying)的顏色(se)標準編號及色(se)樣，如表1-29所示。

2. 基本識(shi)別色標識(shi)方法

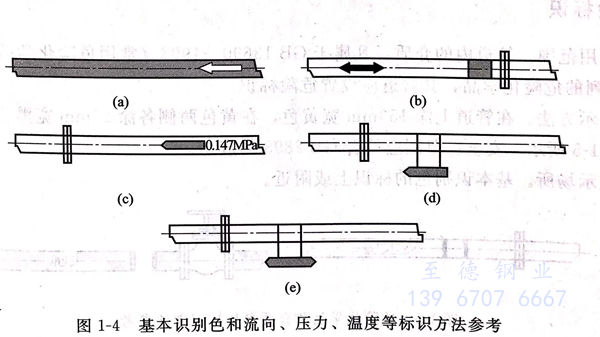

  工業管道的基本(ben)識別(bie)色標識方(fang)法，應從以下5種方(fang)法中選擇，如圖1-4所(suo)示，說明如下。

  ①. 管道(dao)全長(chang)上標識。

  ②. 在(zai)管道上以寬(kuan)為 150mm 的色環標識。

 ③. 在管道上以(yi)長方形(xing)的識別色標(biao)牌標(biao)識。

 ④. 在(zai)管道上以(yi)帶(dai)箭(jian)頭的(de)長方(fang)形識(shi)別色(se)標牌標識(shi)。

 ⑤. 在管道上以系掛(gua)的(de)識別色標牌標識。

 ⑥. 當采用(yong)圖1-4(b)~(e)所(suo)示方法時，兩個標(biao)識(shi)之(zhi)間(jian)的(de)最小距離(li)應為10m.

 ⑦. 圖(tu)1-4(c)~(e)的(de)標牌(pai)最(zui)小尺寸應以能(neng)清楚觀察識別色來確定。

 ⑧. 當管(guan)(guan)道采(cai)用圖1-4(b)~(e)所(suo)示方法時，其標識的場所(suo)應該包(bao)括所(suo)有管(guan)(guan)道的起點，終點、交叉點、轉彎處、閥門(men)和(he)穿墻孔(kong)兩側等的管(guan)(guan)道上和(he)其他需要標識的部位。

二、識別符號

工業管道的識別符(fu)(fu)號由介質(zhi)名稱(cheng)、流向和主要工藝參數等組成，其標識應符(fu)(fu)合下列要求。

 ①. 介(jie)質名稱的標識。

  a.用介質全(quan)稱標識。例(li)如氮氣、硫酸(suan)、甲醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介質流向的標識。

  a. 工業管(guan)道(dao)內介質(zhi)的流(liu)向(xiang)(xiang)用箭頭(tou)(tou)表示(shi)，如圖(tu)1-4(a)所示(shi)；如果管(guan)道(dao)內物質(zhi)的流(liu)向(xiang)(xiang)是雙(shuang)向(xiang)(xiang)的，則以雙(shuang)向(xiang)(xiang)箭頭(tou)(tou)表示(shi)，如圖(tu)1-4(b)所示(shi)。

  b. 當基本(ben)識別色的(de)標(biao)識方法采用圖1-4(d)、（e)時，則(ze)標(biao)牌的(de)指向表示管道內的(de)介質流向。

 ③. 介質(zhi)的壓力(li)、溫度、流速等(deng)主(zhu)要工藝參數的標識，使用方可(ke)按需自(zi)行確定(ding)采用。

 ④. 標(biao)識(shi)中的字(zi)母、數字(zi)的最小(xiao)字(zi)體，以及箭(jian)頭的最小(xiao)外(wai)形尺寸(cun)，應以能清觀察識(shi)別符(fu)號來(lai)確(que)定。

三(san)、安全標識

 1. 危(wei)險標識(shi)

   ①. 適用范圍(wei)

   管道內的介質，凡屬于(yu)GB 13690-1992《常(chang)用危險化(hua)學品的分類及標志》中所列的危險化(hua)學品，其管道應設置危險標識。

   ②. 表(biao)示方法

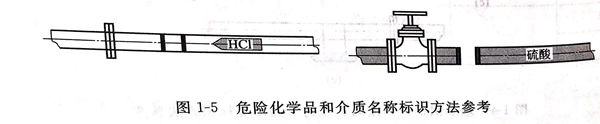

   在(zai)管(guan)道上涂(tu)150mm寬黃色(se)(se)(se)，在(zai)黃色(se)(se)(se)兩(liang)側各涂(tu)25mm寬黑色(se)(se)(se)的色(se)(se)(se)環或(huo)色(se)(se)(se)帶，如圖1-5所示。安(an)全(quan)色(se)(se)(se)范圍應符合GB2893的規定。

   ③. 表示場所

   基本識(shi)別(bie)色(se)的標(biao)識(shi)上或附(fu)近。

 2. 消(xiao)防(fang)標(biao)識

 工業生產(chan)中設置的消防(fang)專(zhuan)用管道應(ying)遵守(shou)GB 13495-1992的規定，并在管道上(shang)標識(shi)“消防(fang)專(zhuan)用”識(shi)別符號。
