焊接不(bu)銹(xiu)鋼異徑管(guan)的一般要求有以下幾點：

  ①. 焊(han)制異(yi)徑管的圓(yuan)度不應(ying)大于各端(duan)外徑的1%,且(qie)不大于5mm.

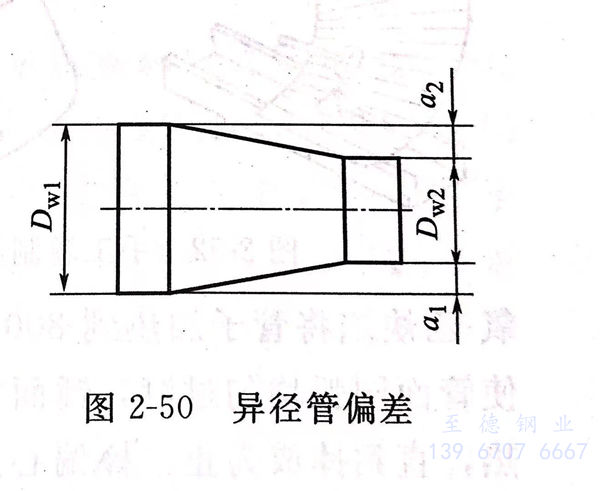

  ②. 同心(xin)異(yi)徑管兩端中心(xin)線(xian)應(ying)(ying)重合(he)，其偏(pian)心(xin)值(zhi)（a1-a2)/2（符號見(jian)圖2-50)不應(ying)(ying)大于大端外徑的1%,且不應(ying)(ying)大于5mm;偏(pian)心(xin)異(yi)徑管過(guo)渡區應(ying)(ying)圓滑。

1. 同心異徑管展開圖

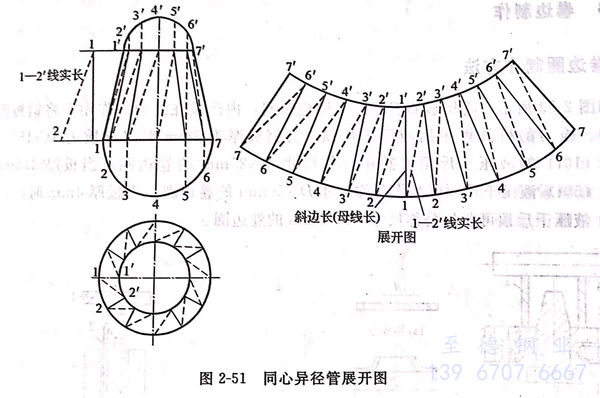

   圖2-51為(wei)同心異(yi)徑(jing)管展開(kai)圖，其作圖步驟(zou)如下。

  ①. 按已(yi)知尺寸(cun)畫出主(zhu)視圖(tu)和俯視圖(tu)，將其(qi)上、下口分成12等份，使表面組(zu)成24個三角(jiao)形。

  ②. 采用直(zhi)角三(san)角形法求(qiu)出1-2'線的實長。

  ③. 按照已知三邊作三角形的(de)方法，即可得到同心異徑(jing)管的(de)展(zhan)開圖。

 2. 不(bu)銹鋼異(yi)徑(jing)管(guan)的(de)制(zhi)作

  不銹(xiu)鋼異(yi)徑管分同(tong)心和偏心兩(liang)種，可(ke)用卷焊、摔(shuai)制、抽條等方法制作。

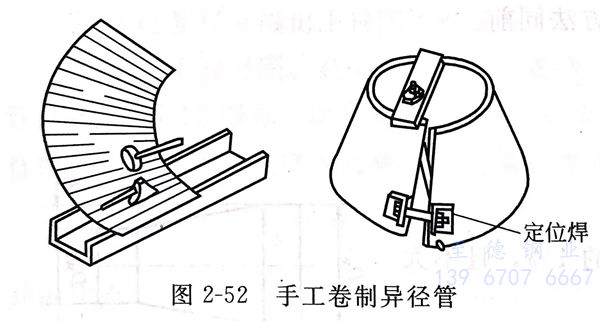

  采用(yong)(yong)鋼(gang)板卷(juan)(juan)(juan)焊時，先作出(chu)樣板，然后將樣板平(ping)鋪在(zai)鋼(gang)板上(shang)劃線(xian)、下(xia)料，并(bing)按要求加工(gong)坡口，除去毛刺和(he)氧化鐵皮，用(yong)(yong)滾板機或壓力(li)機卷(juan)(juan)(juan)圓，再用(yong)(yong)1/4圓的弧形樣板檢查內圓的弧度(du)。經(jing)修理達到要求后施焊。無機械卷(juan)(juan)(juan)圓時，也(ye)可(ke)(ke)用(yong)(yong)手工(gong)卷(juan)(juan)(juan)制，如(ru)圖2-52所示。制作時，先在(zai)切割好的鋼(gang)板上(shang)分(fen)區(qu)域劃線(xian)條，按區(qu)向內敲(qiao)打彎(wan)制，錘(chui)擊力(li)量要適當，以免用(yong)(yong)力(li)過大鋼(gang)板產生(sheng)過度(du)變形，并(bing)隨時用(yong)(yong)1/4圓弧形樣板檢查；發(fa)現扭曲(qu)不(bu)對口時，可(ke)(ke)用(yong)(yong)工(gong)具校正。

  當(dang)管(guan)(guan)(guan)(guan)(guan)徑(jing)較(jiao)小(xiao)、采(cai)用(yong)鋼板卷(juan)制(zhi)(zhi)有(you)困難時(shi)(shi)，異(yi)(yi)徑(jing)管(guan)(guan)(guan)(guan)(guan)可(ke)用(yong)鋼管(guan)(guan)(guan)(guan)(guan)摔制(zhi)(zhi)。制(zhi)(zhi)作時(shi)(shi)，先(xian)用(yong)烘(hong)爐或氧-乙(yi)炔焰將(jiang)管(guan)(guan)(guan)(guan)(guan)子加(jia)熱到800~950℃.摔同心(xin)異(yi)(yi)徑(jing)管(guan)(guan)(guan)(guan)(guan)時(shi)(shi)，邊錘擊邊轉動管(guan)(guan)(guan)(guan)(guan)子，由大到小(xiao)，使管(guan)(guan)(guan)(guan)(guan)面圓弧均勻過(guo)渡(du)，錘面要放平，防(fang)止錘擊時(shi)(shi)使管(guan)(guan)(guan)(guan)(guan)壁(bi)產生麻面。一遍摔不(bu)好時(shi)(shi)，可(ke)再加(jia)熱，直到摔成為止。摔偏心(xin)大小(xiao)頭時(shi)(shi)，管(guan)(guan)(guan)(guan)(guan)下壁(bi)不(bu)應加(jia)熱，采(cai)用(yong)烘(hong)爐加(jia)熱時(shi)(shi)，可(ke)用(yong)水將(jiang)管(guan)(guan)(guan)(guan)(guan)下壁(bi)冷卻后(hou)再摔管(guan)(guan)(guan)(guan)(guan)。摔制(zhi)(zhi)時(shi)(shi)，應左(zuo)右轉動，使其過(guo)渡(du)圓滑。

制作異徑(jing)管時，其變徑(jing)過渡區的長度(du)視管徑(jing)不(bu)同而異，為減(jian)小(xiao)局部阻力，一般(ban)不(bu)應小(xiao)于(yu)大管外徑(jing)。
