一、管(guan)道支吊架(jia)的分類(lei)和結構形式(shi)

 1. 分類

    ①. 承重架(jia) 包括(kuo)滑動架(jia)、桿式吊架(jia)、恒(heng)力架(jia)、可變(bian)(bian)（變(bian)(bian)力）彈簧支吊架(jia)和滾動架(jia)等。

    ②. 限制性支架(jia)  包(bao)括限位(wei)架(jia)、定(ding)值限位(wei)架(jia)、導向(xiang)架(jia)和(he)固定(ding)架(jia)等。

    ③. 減振架  包括彈(dan)簧式(shi)、油壓式(shi)、摩擦式(shi)、黏(nian)性減振器等(deng)。

 2. 結構形式

    ①. 標準(zhun)支架

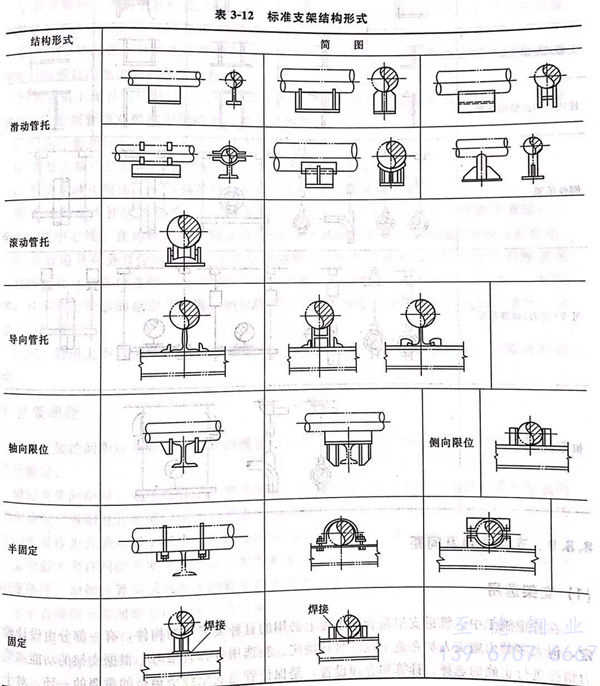

       指(zhi)整個結構各部位(wei)的(de)尺寸都是(shi)不變的(de)，如各類管托(tuo)就是(shi)標(biao)準支(zhi)架，選用時根(gen)據管徑、材料(liao)等(deng)寫明型號即(ji)可。標(biao)準支(zhi)架結構形(xing)式見表3-12.

    ②. 通用支架

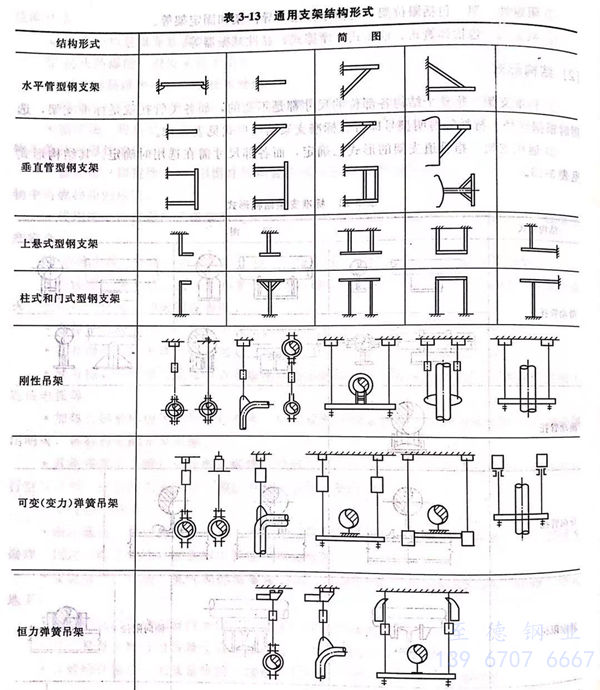

       指管道(dao)支架的形(xing)式已確定，而各部(bu)尺寸需在選(xuan)用時確定。其結構(gou)形(xing)式見表3-13.

二、支架選用及間距

  1. 支(zhi)架選用

     在管道(dao)(dao)(dao)(dao)施工(gong)(gong)中，管道(dao)(dao)(dao)(dao)支(zhi)架(jia)是(shi)管道(dao)(dao)(dao)(dao)工(gong)(gong)程(cheng)上必用的(de)且種類繁多的(de)構件，有一部(bu)分由設(she)計(ji)確定(ding)，但大多數由施工(gong)(gong)人員(yuan)在施工(gong)(gong)現場自行決定(ding)。在選(xuan)用各種管架(jia)時(shi)，根據支(zhi)架(jia)的(de)功能和受力情(qing)況進行正確的(de)選(xuan)擇(ze)、計(ji)算和合(he)理設(she)置，是(shi)保(bao)證管道(dao)(dao)(dao)(dao)安全經濟運行的(de)重要(yao)的(de)一環。對(dui)于支(zhi)架(jia)的(de)選(xuan)擇(ze)、要(yao)遵循下(xia)列原則。

     ①. 支架的(de)選(xuan)型和(he)設(she)置應符合(he)設(she)計文件的(de)規定(ding)，應能(neng)正確地支撐管(guan)道(dao)，并能(neng)滿足管(guan)道(dao)的(de)強度(du)和(he)剛度(du)、管(guan)道(dao)的(de)介質(zhi)工作(zuo)(zuo)壓力和(he)工作(zuo)(zuo)溫度(du)、管(guan)道(dao)投入運行時的(de)位移和(he)補償、管(guan)道(dao)安裝的(de)實(shi)際位置等各方面的(de)綜合(he)要求(qiu)。

     ②. 支架應(ying)能承受管道在安裝狀態(tai)(tai)、工作(zuo)狀態(tai)(tai)及(ji)預計工作(zuo)狀態(tai)(tai)中(zhong)的一(yi)些偶然(ran)外荷載的作(zuo)用。

     ③. 支架應盡(jin)量選(xuan)擇型號相同的標準支架，以(yi)便成批生(sheng)產(chan)和加快(kuai)施(shi)工速度。

     ④. 應(ying)選(xuan)用制作簡(jian)單、施工方便、應(ying)用較多的(de)焊接型支架。

     ⑤. 在直管(guan)段上的(de)兩(liang)個(ge)補(bu)償(chang)器之間，或無補(bu)償(chang)裝置、有熱位移的(de)直管(guan)段上只允許設置一(yi)個(ge)固定支架。

     ⑥. 水平安裝的方形補償器或彎管附(fu)近，應采用滑(hua)動(dong)支架，以(yi)便管道在溫度變化而引(yin)起伸縮時能夠自由地(di)做軸向和(he)橫向移動(dong)。

     ⑦. 在管道上無垂(chui)直位移或垂(chui)直位移很小的(de)(de)地方，可設(she)置活動支架或剛性吊架。活動支架形式應根據管道對(dui)摩擦(ca)作用的(de)(de)不同要求(qiu)來選擇。

       a. 對由于摩(mo)擦而產生的作(zuo)用無嚴格(ge)限制(zhi)時，可采用滑動支(zhi)架。

       b. 當要求減(jian)小(xiao)管道軸向摩擦(ca)作用力時，可選用滾柱支架(jia)。

       c. 當要求減小管道水平位移的(de)摩擦(ca)作(zuo)用力(li)時，可采用滾珠(zhu)支架。

     ⑧. 在填(tian)料函(han)式補償器(qi)和波形(xing)補償器(qi)兩(liang)側(ce)，應設(she)置1~2個導向支架(jia)，以使管道運行時(shi)不至于偏離中心線。在鑄(zhu)鐵閥件(jian)兩(liang)側(ce)宜設(she)置1~2個導向支架(jia)，使鑄(zhu)鐵閥件(jian)少受彎(wan)矩作用。

     ⑨. 在管(guan)道(dao)(dao)具有垂直位(wei)移之處，應設(she)(she)(she)彈(dan)(dan)簧(huang)吊(diao)(diao)(diao)架(jia)(jia)；當(dang)不(bu)便設(she)(she)(she)彈(dan)(dan)簧(huang)吊(diao)(diao)(diao)架(jia)(jia)時(shi)(shi)，也可設(she)(she)(she)彈(dan)(dan)簧(huang)支架(jia)(jia)；當(dang)同時(shi)(shi)具有水平(ping)位(wei)移時(shi)(shi)，應采用滾珠(zhu)彈(dan)(dan)簧(huang)支架(jia)(jia)。但管(guan)道(dao)(dao)吊(diao)(diao)(diao)架(jia)(jia)現(xian)場裝(zhuang)(zhuang)配工作量大，耗鋼材多，且不(bu)利于管(guan)道(dao)(dao)的穩定(ding)及(ji)消(xiao)震，所以除架(jia)(jia)空(kong)管(guan)道(dao)(dao)不(bu)便裝(zhuang)(zhuang)設(she)(she)(she)滑動支架(jia)(jia)時(shi)(shi)裝(zhuang)(zhuang)設(she)(she)(she)吊(diao)(diao)(diao)架(jia)(jia)外，應盡量少采用吊(diao)(diao)(diao)架(jia)(jia)。

   在同一(yi)管(guan)道上不宜連(lian)續使用過(guo)多的吊架，應(ying)在適當位置設(she)置型鋼支(zhi)架，以防止管(guan)道擺動。

 2. 支(zhi)架(jia)間距

   管道(dao)支架的間距應符合(he)設計文(wen)(wen)件的規定。當(dang)設計文(wen)(wen)件無規定時(shi)，可(ke)參考相關的管道(dao)設計手冊確定。

   確定(ding)支(zhi)(zhi)架(jia)間距(ju)時，應考慮(lv)管(guan)子(zi)(zi)、管(guan)子(zi)(zi)附件(jian)、保溫結構及管(guan)道內(nei)(nei)介質(zhi)重(zhong)量(liang)(liang)對管(guan)子(zi)(zi)造成的(de)應力和應變不(bu)得超過允(yun)許的(de)范(fan)圍。如管(guan)道內(nei)(nei)的(de)介質(zhi)是(shi)氣(qi)體或蒸汽，一(yi)般(ban)應將(jiang)水壓試(shi)驗時管(guan)內(nei)(nei)水的(de)重(zhong)量(liang)(liang)作為(wei)介質(zhi)重(zhong)量(liang)(liang)來考慮(lv)。在(zai)較重(zhong)的(de)管(guan)道附件(jian)旁應設支(zhi)(zhi)架(jia)，以承(cheng)受其(qi)(qi)荷重(zhong)。支(zhi)(zhi)架(jia)最(zui)大允(yun)許間距(ju)主要是(shi)由(you)管(guan)道所(suo)承(cheng)受的(de)垂直方向荷載來決定(ding)的(de)，它應滿(man)足(zu)強度條件(jian)和剛度條件(jian)。根據計算(suan)結果(guo)取其(qi)(qi)中的(de)較小值作為(wei)最(zui)大允(yun)許間距(ju)。

   水平(ping)直管段支架間(jian)距是以承受均布荷載(zai)來(lai)計算的。

   ①. 固定支架安裝(zhuang)位置的(de)確定

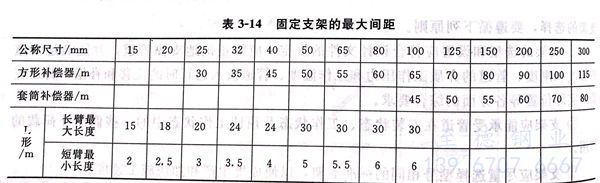

    固(gu)定(ding)支架的安裝位置由設(she)計人(ren)員(yuan)根據需(xu)要(yao)在圖紙上予以確定(ding)。一般是考慮熱(re)力管道自(zi)然補償、補償器補償的需(xu)要(yao)。同時固(gu)定(ding)支架位置的確定(ding)應(ying)不超(chao)過表3-14規定(ding)的間距值。

   ②. 活動支架安裝位置(zhi)的確定

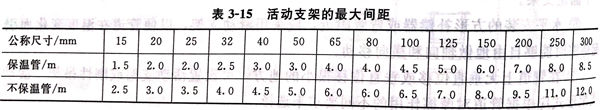

     活動支架安裝位置一般(ban)設計不予明確，必須由施工現場參照(zhao)表3-15 的規定值具體(ti)定位。

三、管道(dao)支架的安(an)裝

   1. 支(zhi)架安裝的一般要求

    管道(dao)支(zhi)(zhi)架安裝(zhuang)前，應(ying)對所要安裝(zhuang)的(de)支(zhi)(zhi)架進(jin)行檢查，支(zhi)(zhi)架的(de)規格尺寸(cun)應(ying)符合設(she)計(ji)要求。固定(ding)后的(de)支(zhi)(zhi)架位置應(ying)正確，安裝(zhuang)要平整牢固，與管子接觸(chu)要良好。

    對(dui)于有坡度要(yao)求的管道，支(zhi)(zhi)(zhi)架(jia)的標高、坡度必(bi)須符合(he)設計要(yao)求。支(zhi)(zhi)(zhi)架(jia)的坡度和(he)標高應根據兩點間(jian)的距離和(he)坡度的大小，算出兩點間(jian)的高差，然后(hou)在(zai)兩點間(jian)拉一條直線，按照支(zhi)(zhi)(zhi)架(jia)的間(jian)距在(zai)墻上或構筑物上畫出每個(ge)支(zhi)(zhi)(zhi)架(jia)的位置。

    固(gu)(gu)定(ding)支(zhi)架(jia)應嚴格按照設(she)計(ji)要求(qiu)安裝，并在補償(chang)器預拉伸前(qian)固(gu)(gu)定(ding)。在無補償(chang)裝置、有位移(yi)的直(zhi)管段上(shang)，不得安裝1個以上(shang)的固(gu)(gu)定(ding)支(zhi)架(jia)。

    吊(diao)(diao)架(jia)安(an)裝時(shi)，吊(diao)(diao)桿(gan)要垂直(zhi)，其長度應(ying)能(neng)調節。但(dan)管道有熱位移(yi)時(shi)，吊(diao)(diao)桿(gan)應(ying)在位移(yi)相反(fan)方向按(an)位移(yi)值(zhi)的1/2傾斜安(an)裝。對兩根(gen)熱位移(yi)方向相反(fan)或位移(yi)值(zhi)不等的管道，不能(neng)使用同一吊(diao)(diao)架(jia)。

    導(dao)向(xiang)支(zhi)架或滑動支(zhi)架的滑動面應(ying)平整潔凈，不得有歪斜和卡澀現象(xiang)，安裝位置應(ying)從支(zhi)承面中(zhong)心向(xiang)位移(yi)(yi)反(fan)向(xiang)偏(pian)移(yi)(yi)，偏(pian)移(yi)(yi)值為位移(yi)(yi)值的1/2。

    彈簧吊(diao)架的安裝(zhuang)高度應按設計要求調整，并做好記錄。待系統安裝(zhuang)、試壓(ya)完(wan)畢后(hou)，方可(ke)拆除彈簧的臨時固定件。

    鑄鐵管(guan)(guan)或大口徑(jing)管(guan)(guan)道上(shang)的閥門(men)應設(she)有專用支架，不得使管(guan)(guan)道承(cheng)力(li)。

  2. 常用支架的(de)固定方法

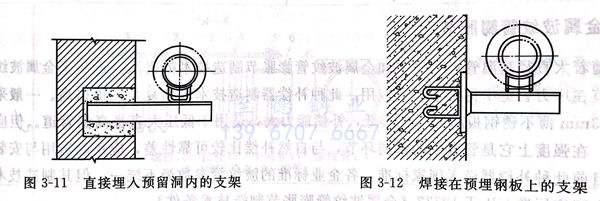

     ①. 直接埋入(ru)墻(qiang)內的支架  一般(ban)先在磚墻(qiang)或混凝(ning)土墻(qiang)上預留孔洞(dong)，安裝時(shi)可(ke)先將孔洞(dong)內的碎磚和塵土清除，用(yong)水沖(chong)洗干(gan)凈(jing)，將支架橫梁埋入(ru)墻(qiang)內，埋人(ren)深度一般(ban)不得小于150mm，填塞1:3水泥(ni)砂漿，填塞密實并(bing)凝(ning)固后即可(ke)，如圖(tu)3-11所示。

    ②. 預(yu)(yu)(yu)埋件焊(han)(han)接(jie)(jie)支(zhi)架(jia)(jia)   對于(yu)鋼(gang)(gang)筋(jin)混(hun)凝土(tu)構(gou)件上(shang)的(de)(de)支(zhi)架(jia)(jia)，可(ke)在(zai)預(yu)(yu)(yu)制或現澆(jiao)鋼(gang)(gang)筋(jin)混(hun)凝土(tu)時(shi)，在(zai)支(zhi)架(jia)(jia)的(de)(de)位置(zhi)預(yu)(yu)(yu)埋鋼(gang)(gang)板后，將支(zhi)架(jia)(jia)橫梁焊(han)(han)接(jie)(jie)在(zai)預(yu)(yu)(yu)埋的(de)(de)鋼(gang)(gang)板上(shang)，如圖(tu)3-12所示。

    ③. 用(yong)膨脹螺栓(shuan)或(huo)射釘(ding)固(gu)定支(zhi)架(jia)(jia)  當(dang)鋼筋混凝土結(jie)構上未(wei)預(yu)埋焊接支(zhi)架(jia)(jia)的鋼板時，可采用(yong)膨脹螺栓(shuan)或(huo)射釘(ding)（吊(diao)架(jia)(jia)不能(neng)用(yong)射釘(ding)）固(gu)定支(zhi)架(jia)(jia)。

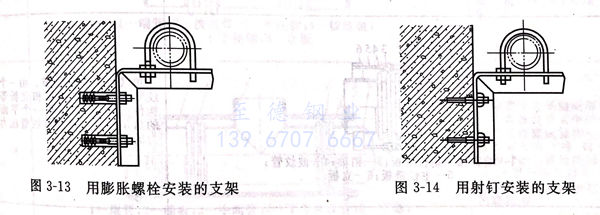

    用(yong)膨脹螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)安(an)裝(zhuang)支(zhi)架時，首先(xian)在(zai)安(an)裝(zhuang)支(zhi)架的(de)位置鉆(zhan)孔(kong)，孔(kong)的(de)直徑(jing)與套管(guan)(guan)的(de)外徑(jing)相(xiang)等，深度與螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)長度相(xiang)等。將套管(guan)(guan)套在(zai)螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)上并將螺(luo)(luo)母(mu)(mu)帶在(zai)螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)上，將螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)打(da)入孔(kong)內(nei)，待螺(luo)(luo)母(mu)(mu)接觸孔(kong)口(kou)時，用(yong)扳(ban)手擰緊螺(luo)(luo)母(mu)(mu)。隨著螺(luo)(luo)母(mu)(mu)的(de)擰緊，螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)被向外拉(la)動，螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)的(de)錐形尾部(bu)(bu)便把開口(kou)的(de)套管(guan)(guan)尾部(bu)(bu)脹開，使(shi)螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)和套管(guan)(guan)一起緊固在(zai)孔(kong)內(nei)，這樣(yang)就可以在(zai)螺(luo)(luo)栓(shuan)(shuan)(shuan)(shuan)上安(an)裝(zhuang)支(zhi)架橫梁了，如圖3-13所(suo)示。

   用射(she)釘(ding)(ding)固定支架時，先用射(she)釘(ding)(ding)槍把(ba)射(she)釘(ding)(ding)射(she)入(ru)安(an)裝支架的位(wei)置，然后用螺(luo)母將支架橫梁固定在射(she)釘(ding)(ding)上(shang)，如圖3-14所(suo)示。
