1. 土壤的(de)腐蝕(shi)性等(deng)級與(yu)埋地(di)管道防腐等(deng)級

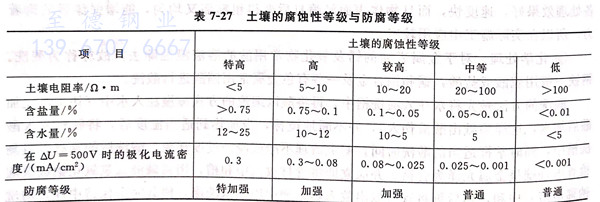

埋地管道的(de)管壁與(yu)土壤接觸部分會產生(sheng)腐(fu)蝕(shi)，腐(fu)蝕(shi)速度與(yu)土壤中可(ke)溶性部分的(de)性質、數量、含水量、透氣性、微生(sheng)物、有(you)機(ji)物都有(you)關(guan)系，腐(fu)蝕(shi)過程的(de)機(ji)理主要是化學腐(fu)蝕(shi)。土壤的(de)腐(fu)蝕(shi)性等(deng)級與(yu)埋地管道相應的(de)防腐(fu)等(deng)級見表 7-27 。
對于有可(ke)能被雜散(san)電(dian)(dian)流侵蝕的(de)地區，如電(dian)(dian)氣機車線路(lu)附近地段，必須進行地下雜散(san)電(dian)(dian)流的(de)測定和防護(hu)。
2. 瀝清絕緣防腐層(ceng)的結(jie)構

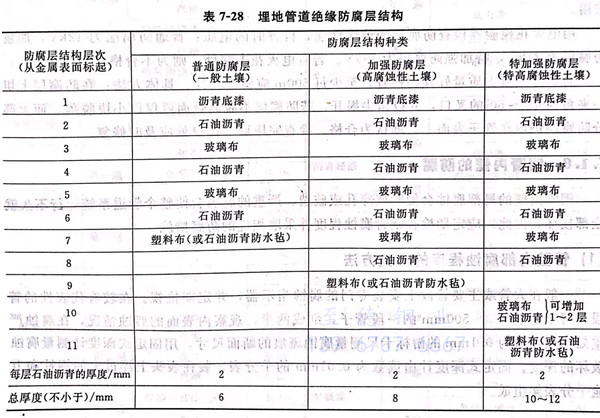

目(mu)前，我國埋(mai)地(di)管道的(de)防(fang)(fang)腐主要是(shi)采用瀝青絕(jue)緣防(fang)(fang)腐。根據土壤腐蝕(shi)特性(xing)的(de)不同，其絕(jue)緣防(fang)(fang)腐層(ceng)可分為普通、加強(qiang)和(he)(he)特加強(qiang)三種，見表7-28。埋(mai)地(di)管道穿(chuan)越(yue)河流、鐵(tie)路、公路、山洞(dong)、鹽(yan)堿(jian)沼澤地(di)、靠近(jin)電氣(qi)車(che)(che)輛路線等地(di)段的(de)管道，一般包加強(qiang)防(fang)(fang)腐層(ceng)；穿(chuan)越(yue)電氣(qi)鐵(tie)路和(he)(he)有軌電車(che)(che)的(de)管道，應包特加強(qiang)防(fang)(fang)腐層(ceng)。
3. 瀝青絕(jue)緣(yuan)防(fang)腐(fu)層的(de)施(shi)工
涂(tu)抹瀝青絕緣防腐層之(zhi)前，鋼管都(dou)應徹底除銹(xiu)，底漆(qi)應涂(tu)在潔凈、干燥的管子表面上，涂(tu)抹應均(jun)勻一致，厚(hou)度一般為0.1~0.2mm。
涂抹(mo)瀝青(qing)時(shi)，溫(wen)(wen)度(du)應(ying)保(bao)持在160~180℃,如(ru)施工(gong)時(shi)環境溫(wen)(wen)度(du)高于(yu)30℃,則允許瀝青(qing)溫(wen)(wen)度(du)降(jiang)低(di)到150℃.
涂抹(mo)層的玻璃布應(ying)與(yu)瀝青材料緊(jin)密黏合，要求厚度(du)(du)均(jun)勻，表(biao)面連續，無氣泡，無褶(zhe)皺(zhou)。如涂抹(mo)厚度(du)(du)一次(ci)不(bu)能滿(man)足要求時，可在涂層干燥(zao)后再涂抹(mo)第二層，直至所(suo)需厚度(du)(du)為(wei)止。玻璃布最好以條狀(zhuang)成螺旋式包纏，壓邊寬度(du)(du)一般為(wei)10~20mm,圈與(yu)圈之間的搭接長度(du)(du)應(ying)為(wei)50~80mm,并(bing)用熱瀝青黏合。
外包聚氯乙烯薄(bo)膜(mo)(mo)作保護層(ceng)(ceng)時，一般在瀝青(qing)涂層(ceng)(ceng)溫(wen)度降到40~60℃時進行。包纏(chan)時薄(bo)膜(mo)(mo)要拉平直，圈(quan)與圈(quan)之間的搭接寬(kuan)度為10~20mm。
現場(chang)進行焊口補絕(jue)緣或補傷時，其材料、結構、厚度應與原絕(jue)緣防(fang)腐層一樣。
瀝青防腐(fu)層(ceng)的施工，應(ying)在環境溫(wen)度高于5℃的常溫(wen)下進行(xing)，如氣溫(wen)過低，應(ying)先(xian)經加熱后方可進行(xing)防腐(fu)工作，此(ci)外，不準(zhun)在雨、霧、雪和大風(feng)中進行(xing)涂抹作業。
4. 瀝(li)青(qing)絕緣防腐層的質量(liang)檢查(cha)
施工質量應滿足下列(lie)要求：
瀝青(qing)底漆不(bu)(bu)得(de)(de)有空(kong)白、凝塊和(he)(he)滴落(luo)等缺(que)陷，瀝青(qing)膠結材料(liao)各(ge)層間(jian)不(bu)(bu)得(de)(de)有氣孔、裂紋、凸瘤和(he)(he)落(luo)入雜物等缺(que)陷，加強包扎層應全部與(yu)瀝青(qing)膠結材料(liao)緊(jin)密結合，不(bu)(bu)得(de)(de)形成空(kong)泡和(he)(he)皺(zhou)褶。
用電火(huo)花檢驗(yan)器檢查(cha)防腐層的絕緣性能，檢查(cha)時的電壓：普(pu)通防腐層為(wei)(wei)12kV,加(jia)強防腐層為(wei)(wei)24kV,特加(jia)強防腐層為(wei)(wei)36kV.若(ruo)有電火(huo)花擊穿處，則為(wei)(wei)不合格。
防(fang)(fang)腐(fu)層(ceng)黏著力質量好(hao)壞的(de)(de)檢(jian)(jian)查，至少每500m應(ying)檢(jian)(jian)查一處(chu)。具體方(fang)法(fa)：在(zai)防(fang)(fang)腐(fu)層(ceng)上切一夾角為(wei)45°~60°的(de)(de)叉口(kou)，并以角尖揭(jie)開(kai)，若防(fang)(fang)腐(fu)層(ceng)不脫離(li)管面或僅以小塊脫落，而大部(bu)分防(fang)(fang)腐(fu)層(ceng)仍留在(zai)管子表面上，即認為(wei)合(he)格。檢(jian)(jian)查完畢后，接口(kou)處(chu)應(ying)及時(shi)修(xiu)復。
