截(jie)止(zhi)閥(fa)有直通式、直流式、角式、平衡式等幾種類型，還有雙重密封的波紋管截止閥(fa)。
1. 直(zhi)通式(shi)截止閥(fa)

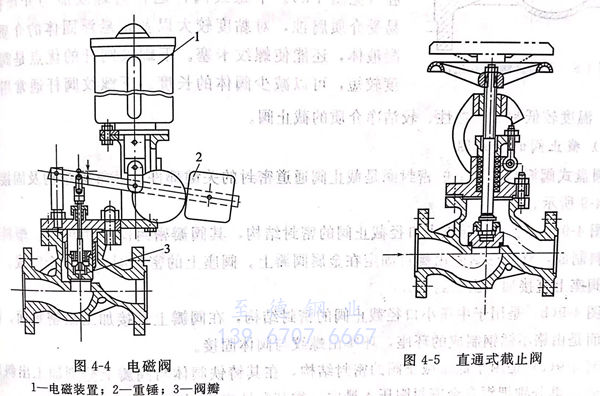

直通式(shi)截(jie)止閥的結構如圖4-5所示(shi)。閥體可以鑄造，也可以鍛造。其加工、安裝、維修(xiu)、操作都較(jiao)容易，是(shi)截(jie)止閥中(zhong)應用最廣(guang)泛的結構形式(shi)。其缺點是(shi)流體阻力較(jiao)大。
2. 直流(liu)式截止閥（又稱Y型閥）

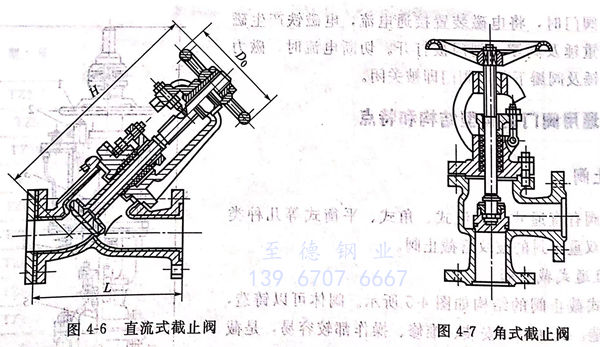

直(zhi)流(liu)式(shi)截(jie)止閥(fa)的(de)結構如圖4-6所示。直(zhi)流(liu)閥(fa)的(de)流(liu)體(ti)流(liu)通(tong)路線比直(zhi)通(tong)式(shi)截(jie)止閥(fa)平(ping)緩得多。流(liu)體(ti)阻(zu)力小，但(dan)閥(fa)瓣(ban)行(xing)程(cheng)大，制(zhi)造、安裝、維修都較(jiao)復雜，僅用于對(dui)流(liu)體(ti)阻(zu)力有(you)嚴格要求(qiu)的(de)場(chang)所。
3. 角式(shi)截止(zhi)閥
其結(jie)構如圖4-7所示，閥體多為(wei)鍛造(zao)，其結(jie)構簡單，力學(xue)性能良好，適用于高壓(ya)、小口徑截(jie)止閥。
4. 閥桿
截止(zhi)閥的(de)閥桿一般都(dou)作(zuo)旋轉升降運動，順時針方(fang)向(xiang)(xiang)旋轉手(shou)輪時，閥桿向(xiang)(xiang)下，關閉閥門(men)。逆(ni)時針方(fang)向(xiang)(xiang)旋轉手(shou)輪，閥桿向(xiang)(xiang)上(shang)，打開(kai)閥門(men)。截止(zhi)閥的(de)閥桿螺紋(wen)有(you)上(shang)螺紋(wen)結(jie)構和(he)下螺紋(wen)結(jie)構兩種。
上螺(luo)(luo)紋閥(fa)桿的行(xing)走螺(luo)(luo)紋在閥(fa)桿上部(bu)并處于(yu)(yu)閥(fa)體填(tian)料箱(xiang)之外（見(jian)圖4-5),螺(luo)(luo)紋不(bu)與介(jie)質(zhi)接觸，不(bu)受介(jie)質(zhi)腐(fu)蝕，便于(yu)(yu)潤(run)滑，閥(fa)桿穩定、不(bu)易彎曲(qu)，能保證(zheng)閥(fa)瓣與閥(fa)座對中良好，有利(li)于(yu)(yu)密封。上螺(luo)(luo)紋閥(fa)桿適用于(yu)(yu)大口徑、高溫(wen)、高壓或腐(fu)蝕性(xing)介(jie)質(zhi)的截止閥(fa)。

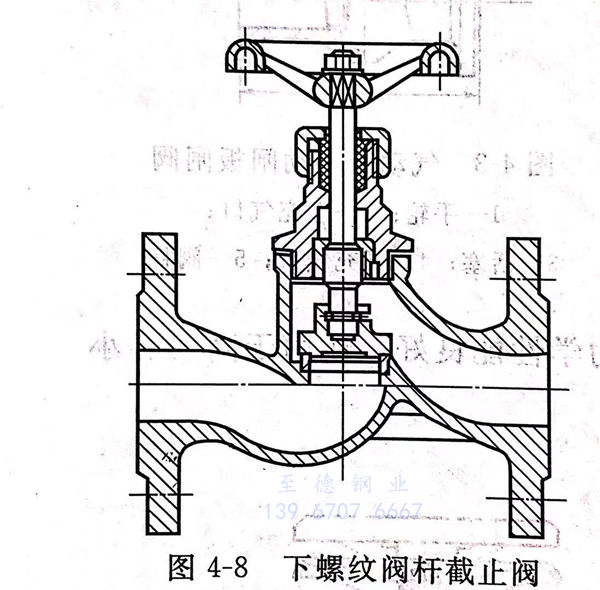

下(xia)(xia)螺(luo)(luo)(luo)紋(wen)(wen)閥(fa)(fa)桿的(de)行走(zou)螺(luo)(luo)(luo)紋(wen)(wen)在閥(fa)(fa)桿下(xia)(xia)部，并(bing)處于(yu)閥(fa)(fa)桿內腔（見圖4-8).下(xia)(xia)螺(luo)(luo)(luo)紋(wen)(wen)閥(fa)(fa)桿運行時螺(luo)(luo)(luo)紋(wen)(wen)能與介質接觸，易受介質腐(fu)蝕(shi)，對黏度較(jiao)大以及帶懸(xuan)浮固體的(de)介質，易凝液體，還能使螺(luo)(luo)(luo)紋(wen)(wen)卡塞。下(xia)(xia)螺(luo)(luo)(luo)紋(wen)(wen)閥(fa)(fa)桿的(de)優點是閥(fa)(fa)桿長度較(jiao)短，可以減少閥(fa)(fa)體的(de)長度。下(xia)(xia)螺(luo)(luo)(luo)紋(wen)(wen)閥(fa)(fa)桿通常(chang)用(yong)于(yu)小口徑、溫度較(jiao)低和非腐(fu)蝕(shi)性、較(jiao)潔凈介質的(de)截止閥(fa)(fa)。
5. 截(jie)止閥(fa)的(de)密(mi)封圈

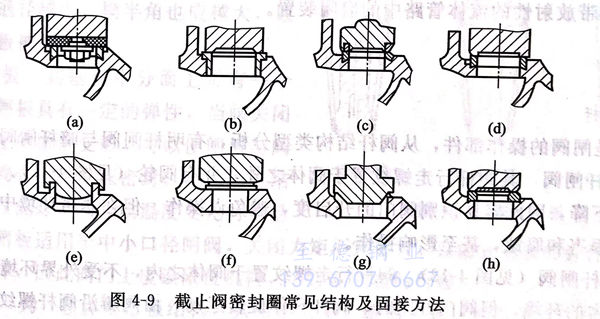

圓盤式(shi)閥瓣與閥座(zuo)上的密封圈是(shi)截止閥通道(dao)密封的關鍵(jian)部件(jian)。其常見結構及固(gu)接方(fang)式(shi)如圖4-9所示。
圖4-9(a)是(shi)用(yong)于(yu)低壓(ya)小(xiao)口徑截止閥(fa)的(de)密(mi)(mi)封(feng)(feng)結構，其閥(fa)瓣密(mi)(mi)封(feng)(feng)圈(quan)是(shi)用(yong)橡(xiang)膠、塑料等軟質(zhi)材料制(zhi)成，軟質(zhi)密(mi)(mi)封(feng)(feng)圈(quan)由螺(luo)釘固定在金屬閥(fa)瓣上。閥(fa)座(zuo)上的(de)密(mi)(mi)封(feng)(feng)圈(quan)用(yong)銅合金制(zhi)成。也可以在閥(fa)座(zuo)上直(zhi)接加工出密(mi)(mi)封(feng)(feng)面(mian)。
圖4-9(b)是(shi)用(yong)于中(zhong)壓小(xiao)口徑截(jie)止閥的密(mi)封結構，在(zai)閥瓣(ban)上直接加(jia)工出密(mi)封面。閥座密(mi)封面是(shi)由鉻不銹(xiu)鋼制成的環(huan)座，環(huan)座由螺紋與閥體固接。
圖4-9(c)是用于(yu)低壓截止閥(fa)的(de)密封結構(gou)，在其鑄鐵閥(fa)體與閥(fa)瓣上(shang)分別加工出斜口(kou)和燕(yan)尾槽(cao)，再分別把銅合金密封圈壓入槽(cao)內，靠(kao)其塑性變形固(gu)接。
圖4-9(d)是用于(yu)小口徑截(jie)止(zhi)閥的密封(feng)結(jie)構，在(zai)閥瓣(ban)上直接加工出(chu)密封(feng)面，在(zai)閥座燕尾槽內壓入用銅合金或(huo)不銹鋼制成的(de)密(mi)封圈。
圖(tu)4-9(e)是氨用截止(zhi)閥的密封(feng)(feng)結構，在閥瓣燕(yan)尾槽內壓入氟塑料密封(feng)(feng)圈或澆注巴氏合金。在閥座(zuo)上直接加工出密封(feng)(feng)面。
圖4-9(f)是用于高(gao)、中壓截止閥(fa)的密(mi)(mi)封結構，在閥(fa)體(ti)和閥(fa)瓣上(shang)分別(bie)堆焊(han)鉻不銹鋼，再加工(gong)成(cheng)密(mi)(mi)封面(mian)。
圖4-9(g)是用于高(gao)溫(wen)高(gao)壓及(ji)不銹(xiu)鋼(gang)截止閥(fa)的密封(feng)結構。在(zai)閥(fa)體(ti)和閥(fa)瓣上分(fen)別堆焊硬質(zhi)合金，再加工(gong)成錐(zhui)形密封(feng)面。
圖4-9(h)是用于高(gao)、中壓小(xiao)口徑(jing)截止閥的密(mi)封結構，在(zai)(zai)閥瓣上直(zhi)接加(jia)工(gong)出密(mi)封面，用摩擦(ca)焊把鉻不銹鋼材(cai)料制成的密(mi)封圈固定在(zai)(zai)閥體上。
6. 平衡(heng)式(shi)截止閥

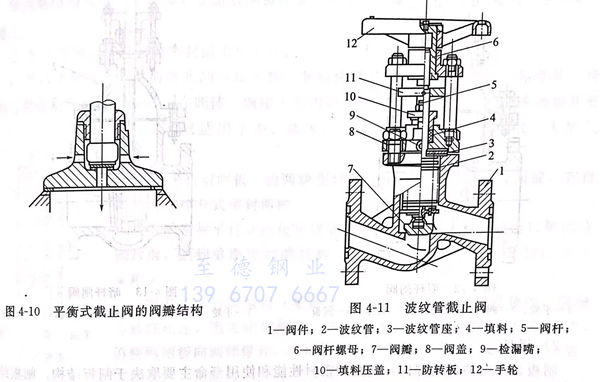

其(qi)閥(fa)(fa)(fa)(fa)瓣(ban)(ban)結構如圖(tu)4-10所示，流體流動方向(xiang)與普通(tong)截(jie)止閥(fa)(fa)(fa)(fa)相反(fan)。從圖(tu)中可以看出，平衡式截(jie)止閥(fa)(fa)(fa)(fa)閥(fa)(fa)(fa)(fa)瓣(ban)(ban)內(nei)有(you)一(yi)條小孔通(tong)道連通(tong)其(qi)上(shang)部(bu)(bu)和(he)下部(bu)(bu)，在(zai)開(kai)閉閥(fa)(fa)(fa)(fa)門(men)時(shi)(shi)，閥(fa)(fa)(fa)(fa)桿首(shou)先(xian)打(da)開(kai)小孔通(tong)道，使閥(fa)(fa)(fa)(fa)瓣(ban)(ban)上(shang)部(bu)(bu)和(he)下部(bu)(bu)的壓(ya)(ya)力(li)(li)平衡，減(jian)(jian)輕閥(fa)(fa)(fa)(fa)瓣(ban)(ban)單(dan)面受力(li)(li)時(shi)(shi)的總(zong)壓(ya)(ya)力(li)(li)，也大大減(jian)(jian)少開(kai)閉閥(fa)(fa)(fa)(fa)門(men)時(shi)(shi)的驅動力(li)(li)矩，克服了高壓(ya)(ya)、大口(kou)徑截(jie)止閥(fa)(fa)(fa)(fa)閥(fa)(fa)(fa)(fa)瓣(ban)(ban)單(dan)面受壓(ya)(ya)過大，密封(feng)面易損和(he)操作(zuo)困難的缺陷。但由(you)于(yu)平衡式閥(fa)(fa)(fa)(fa)瓣(ban)(ban)結構比較復(fu)雜，一(yi)般只用于(yu)高壓(ya)(ya)和(he)口(kou)徑較大的截(jie)止閥(fa)(fa)(fa)(fa)。
7. 波紋管截(jie)止閥
波(bo)(bo)紋(wen)(wen)(wen)管截(jie)止(zhi)閥(fa)是(shi)在(zai)閥(fa)桿(gan)上有(you)雙重密(mi)封(feng)(feng)裝置(zhi)的截(jie)止(zhi)閥(fa)，除有(you)一般閥(fa)門的填(tian)料(liao)密(mi)封(feng)(feng)外，還有(you)不(bu)銹(xiu)鋼波(bo)(bo)紋(wen)(wen)(wen)管的密(mi)封(feng)(feng)件（見圖4-11).由于波(bo)(bo)紋(wen)(wen)(wen)管具有(you)彈性(xing)，閥(fa)瓣下降時(shi)，波(bo)(bo)紋(wen)(wen)(wen)管伸長，上升時(shi)被壓縮(suo)，因此利(li)用波(bo)(bo)紋(wen)(wen)(wen)管密(mi)封(feng)(feng)可以防止(zhi)流體外漏。如果波(bo)(bo)紋(wen)(wen)(wen)管破損(sun)，從(cong)檢漏嘴可以檢測，此時(shi)填(tian)料(liao)即作第二次密(mi)封(feng)(feng)，可以繼(ji)續維持(chi)工(gong)作，待機(ji)檢修。該閥(fa)既(ji)能在(zai)真空系(xi)統中(zhong)使用，又能在(zai)對密(mi)封(feng)(feng)性(xing)、清潔度要求高(gao)的中(zhong)、低壓管道中(zhong)使用。并適用于有(you)毒(du)、易(yi)(yi)燃、易(yi)(yi)爆、帶放射性(xing)的流體管路(lu)中(zhong)的啟(qi)閉裝置(zhi)。
