奧氏體沉淀硬化不銹鋼固溶處理后的基體組織基本是奧氏體，在這種狀態下，進行冷拉、冷軋等冷加工，制成絲材、板材、帶材，然后再進行時效處理，使材料獲得一定的機械性能。這類鋼的熱處理工藝比較簡單，即固溶處理（A)并冷加工后時效處理（H).

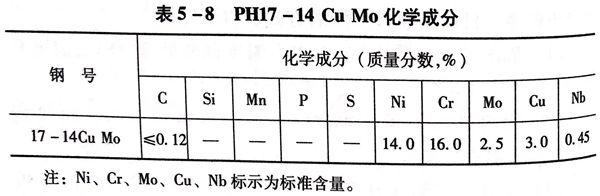

以PH17-14CuMo 為(wei)列 ，化學(xue)成分見(jian)表(biao) 5-8 。
該鋼主要的沉淀強化(hua)元素是銅和鈮。

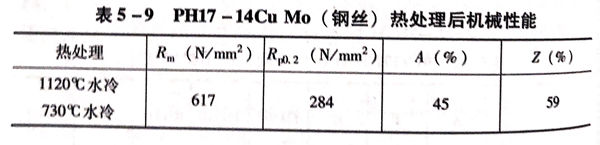

PH17-14CuMo材料固溶加熱溫度(du)為1120~1220℃,水冷；冷拉(la)絲后時效溫度(du)為730℃,冷。熱處理(li)后的(de)機械性(xing)能（實測值）見(jian)表5-9。
